带轴段直齿传动齿轮轴结构设计

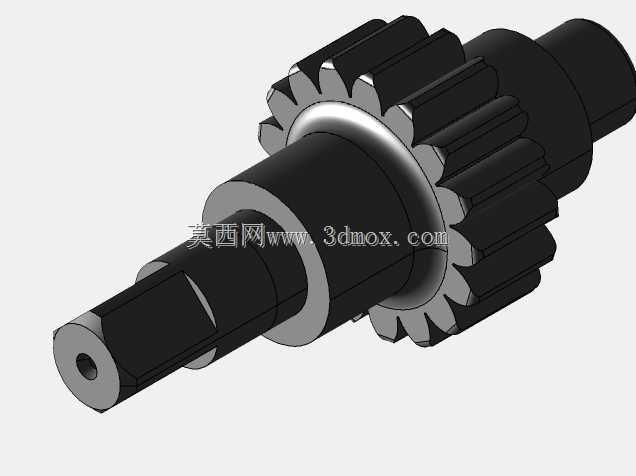

　　这款齿轮轴属于机械传动系统里的核心一体式传动零件，将传动齿轮与支撑轴做了集成化结构设计，省去了齿轮与轴之间的键连接、过盈配合装配环节，从根源上避免了装配间隙带来的传动回差，也消除了配合面在交变载荷下出现的微动磨损风险，在中小载荷、高传动精度要求的传动场景中适配性极强。从实际应用场景来看，这类一体式齿轮轴常出现在小型精密传动箱、仪器仪表传动机构、小型自动化设备的动力传递路径中，比如实验室小型检测设备的进给传动单元、小型办公自动化设备的动力输出端、精密工装夹具的动作驱动端，都能见到这类结构的身影，相比分体式齿轮与轴的组合，它的径向跳动量更容易控制，传动过程中的噪音更低，适合对传动平稳性有一定要求的中低速传动工况。

　　从结构功能特性来看，该零件的齿轮段采用标准直齿圆柱齿形，齿向与轴线平行，加工时可一次装夹完成齿形与轴段的车削、滚齿加工，同轴度公差更容易保证，传动时没有轴向分力，支撑端不需要额外设置承受轴向力的推力轴承，简化了配套支撑结构的设计。轴段部分做了分段式设计，两端的轴颈为装配轴承的配合面，表面粗糙度要求较高，尺寸公差控制在过渡配合区间，既保证轴承内圈与轴颈的周向固定，又避免过盈量过大导致轴承内圈变形影响旋转精度；其中一端轴段加工有轴向中心孔，既可以作为加工时的定位基准，也可作为润滑介质的输入通道，在高速运转工况下可通过中心孔向轴承配合面输送微量润滑脂，降低配合面的磨损速率。靠近齿轮段的轴肩位置做了圆角过渡处理，避免轴径突变位置出现应力集中，在承受冲击载荷时可有效降低轴段断裂的风险，圆角半径的取值兼顾了应力分散效果与轴承、挡圈的安装限位需求，不会出现圆角过大导致轴承无法贴紧轴肩定位的问题。

　　在设计思路层面，这款齿轮轴采用集成化设计的核心逻辑是压缩传动链的零件数量，减少装配累积误差，对于传动链总长度受限的紧凑结构场景，这种设计能在保证传动强度的前提下尽可能缩小传动单元的径向与轴向尺寸。齿形参数的选取匹配常规模数的直齿传动需求，齿宽的设置兼顾了齿面接触强度与轴段的整体刚性，齿宽过大会导致载荷沿齿向分布不均，过小则会在额定载荷下出现齿面压溃风险，该结构的齿宽与齿顶圆直径的比例控制在合理区间，适配中小功率的动力传递需求。轴段的直径变化遵循等强度设计原则，从齿轮段向两端轴颈逐步缩小直径，既减轻了零件整体重量，又保证了各截面的扭转强度、弯曲强度余量均匀，不会出现局部强度过剩或薄弱的问题。

　　从安装边界与尺寸适配角度来看，该齿轮轴的轴向定位依靠两端轴颈处的轴肩与轴承内圈端面贴合实现，安装时需要保证两端支撑轴承的同轴度公差在允许范围内，避免轴段受附加弯矩导致运转卡滞、齿面偏磨。两端轴颈的长度尺寸匹配标准微型轴承的内圈宽度，安装后可通过轴用挡圈对轴承内圈做轴向限位，不需要额外加工螺纹等锁紧结构，简化了装配工序。齿轮段的齿顶圆直径小于两端支撑结构的安装孔直径时，可实现轴向穿装，装配时不需要从径向装入齿轮，适配封闭箱式传动壳体的装配需求。轴端的中心孔同时作为加工与维修的定位基准，后期齿面磨损需要修形时，可直接通过中心孔定位完成二次加工，降低维修难度。在实际选型适配时，需要注意该齿轮轴的额定扭矩承载范围与传动系统的峰值扭矩匹配，齿面的硬度适配常规的表面淬火处理工艺，处理后齿面硬度可满足长期运转的耐磨需求，芯部保持足够韧性以承受瞬时冲击载荷，避免断齿、轴段扭断等失效形式出现。
