多级平行轴齿轮传动扭矩传递组件

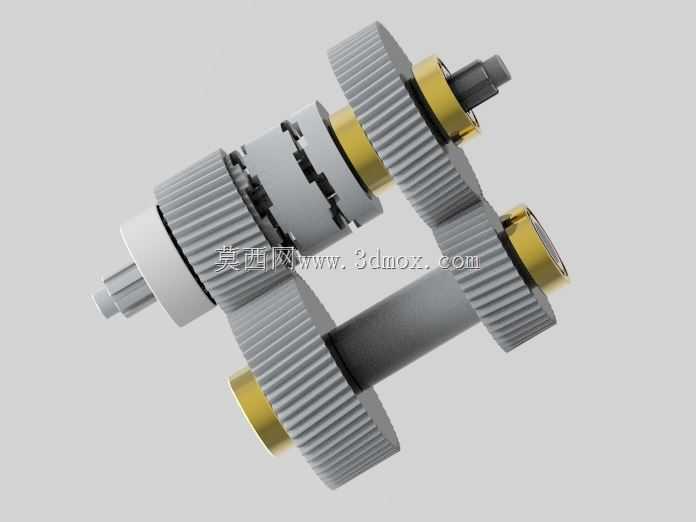

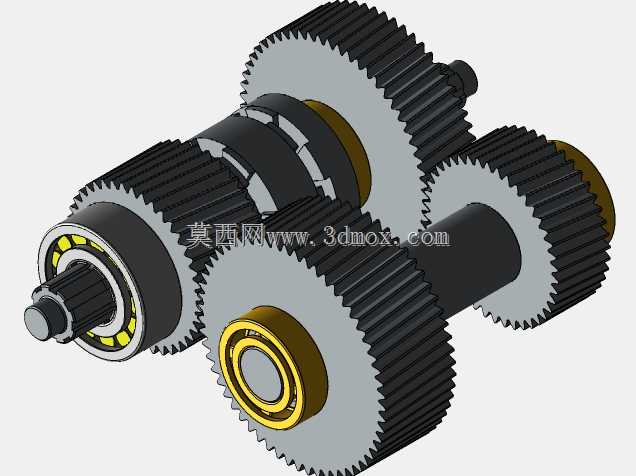

　　这套平行轴布置的多级齿轮传动组件，核心作用是在紧凑安装空间内完成动力输入与扭矩的匹配输出，常见于中小功率工业驱动单元、伺服执行机构的动力传递链路中。从结构布局来看，组件采用三层平行轴排布，输入轴端做了扁位结构设计，可直接与驱动电机输出轴通过联轴器或键连接实现周向固定，避免大扭矩传递过程中出现轴间打滑。各级齿轮均采用直齿圆柱齿形设计，齿向与轴线平行，加工过程中可通过滚齿、插齿工艺直接成型，无需额外的螺旋角磨削工序，加工成本可控，同时装配时不需要调整轴向啮合间隙，对安装座的加工公差要求相对宽松，适配批量设备的快速装配需求。齿轮基体采用钢制材料加工，齿面做了高频淬火处理，表面硬度可达HRC45-50，能够承受频繁启停工况下的齿面冲击载荷，

　　齿根部分做了圆角过渡处理，可有效降低应力集中系数，避免长期交变载荷下出现齿根断裂失效。轴套与隔圈部分采用铝合金材质加工，一方面利用铝合金密度低的特性降低整套传动组件的转动惯量，提升传动响应速度，另一方面铝合金的自润滑特性可在短时间缺油工况下避免轴与孔的干磨拉伤，延长组件的无故障运行周期。组件的安装边界需要重点关注，三根平行轴的中心距公差需控制在±0.02mm范围内，中心距过大会导致齿侧间隙过大，正反转切换时出现明显回差，影响传动精度；中心距过小则会导致齿面啮合过紧，运行过程中摩擦阻力骤增，不仅会降低传动效率，还会造成齿面异常磨损，缩短使用寿命。轴向定位依靠轴端的卡簧槽与轴肩实现，装配时需保证各齿轮的轴向窜动量控制在0.05-0.

　　1mm之间，窜动量过大会导致齿轮啮合面偏移，出现偏载打齿问题；窜动量过小则会导致齿轮端面与隔圈摩擦，产生额外的功率损耗。从实际应用场景来看，这类传动组件可适配小型输送线的驱动辊动力传递、自动化设备的分度机构扭矩传递、小型风机的减速驱动等场景，传动比可根据实际需求通过调整各级齿轮的齿数匹配实现，单级传动比控制在1:3到1:5之间时，传动效率可维持在96%以上，多级串联后整体传动效率仍能保持在90%以上，能够满足多数常规工业驱动的效率要求。设计过程中需要重点校核齿面接触强度与齿根弯曲强度，根据额定输入扭矩、运行转速、每日运行时长等参数计算安全系数，一般连续运行工况下安全系数需不小于1.5，间歇冲击工况下安全系数需不小于2.0，

　　才能保证组件的设计寿命满足使用要求。轴的设计需要做挠度校核，避免满负载运行时轴的弯曲变形量过大导致齿轮啮合错位，一般轴的最大挠度需控制在轴跨度的1/5000以内。润滑方式可根据运行转速选择，转速低于1000rpm时可采用脂润滑，填充量控制在齿轮箱空腔的1/3到1/2即可，避免填充过多造成搅油损失；转速高于1000rpm时建议采用油浴润滑，选用合适粘度的工业齿轮油，可同时带走啮合过程中产生的热量，降低组件运行温度。装配时需注意各齿轮的啮合印痕检查，通过在齿面涂抹红丹粉观察接触痕迹，正常啮合状态下印痕应分布在齿面中部，接触面积不小于齿高的40%、齿长的50%，若印痕偏向齿顶或齿根，需及时调整轴的平行度或中心距，避免运行过程中出现异常磨损。
