卧式承压储气罐体结构三维设计

　　在工业流体系统的压力缓冲环节，这类卧式承压储气结构是压缩空气分配、压力波动平抑的核心承载部件，区别于立式储罐的占地特性，卧式布局更适配厂房层高受限、管线水平排布密集的车间安装场景，常见于机加工车间集中供气站、气动生产线气源稳压段、中小型空压站配套储配单元，也可作为特种气体缓冲单元适配化工辅助管路、实验台集中供气系统的压力稳定需求。从实际功能来看，该罐体核心作用是储存一定压力容积的压缩气体，抵消空压机启停带来的管路压力脉动，避免气动执行元件因气压波动出现动作卡顿、输出力不足的问题，同时可沉淀压缩空气中夹带的部分液态冷凝水，减少下游管路的积水风险。设计阶段首先要匹配系统用气量波动区间确定罐体的有效容积，

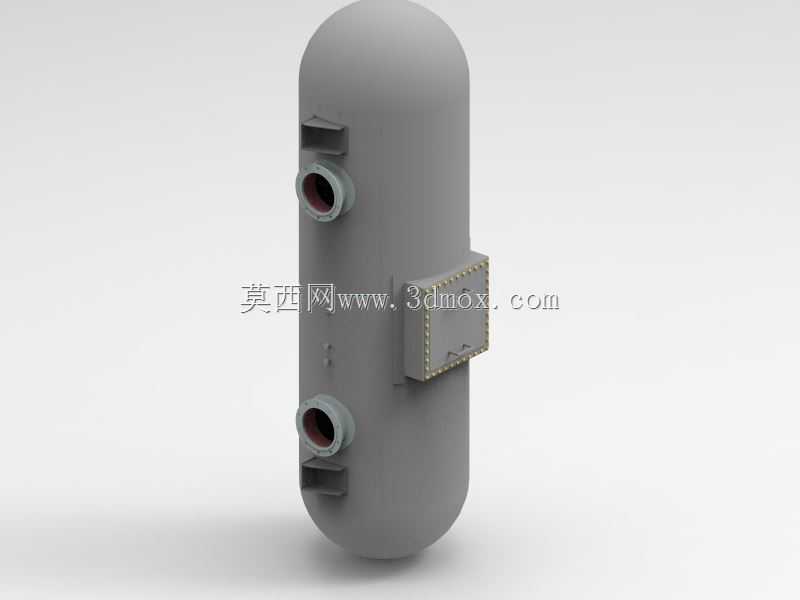

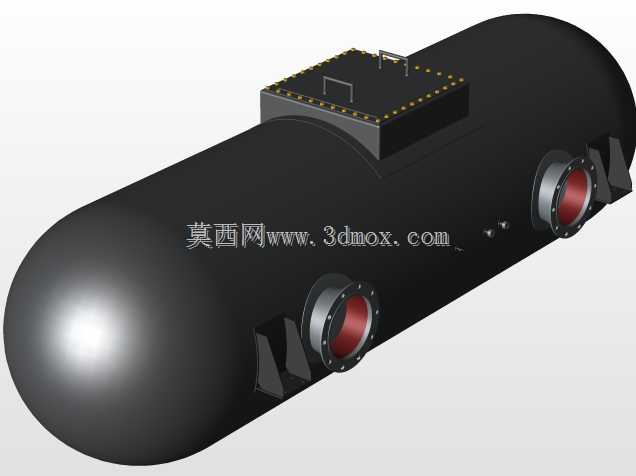

　　常规工业场景下储气容积按照空压机每分钟排气量的10%-20%做初始核算，再结合现场安装空间的长宽高边界调整筒体长度与封头直径的比例，避免出现罐体过长导致支撑跨距过大、运行中出现筒体挠度超标的问题。外形结构上采用标准椭圆形封头与圆柱形筒体焊接成型，封头的曲面曲率按照承压容器常规应力分布做匹配，降低筒体与封头连接位置的应力集中系数；筒体上方设置的方形检修人孔结构，带快开式压盖与密封槽，方便后期检修人员进入罐体内部做清洁、焊缝探伤检查，人孔周边做加厚补强处理，抵消开孔带来的筒体强度削弱，人孔压盖上设置的小型提手结构方便单人操作开启，无需额外吊装辅助。筒体侧部的两个带法兰接口为气体进出与管路对接接口，接口法兰采用凸面密封结构，

　　法兰与筒体连接位置做补强圈焊接，适配不同管径的工艺管路对接，接口的高度位置结合现场管线的排布高度做设定，避免对接时出现管线过度弯折、应力集中的问题。罐体下方设置的两个鞍式支撑结构，是卧式储罐的标准支撑形式，支撑的弧度与筒体外径完全贴合，增大接触面积降低局部压应力，支撑底板预留地脚螺栓安装孔，可直接固定在混凝土设备基础或者钢制安装平台上，两个支撑的间距按照筒体长度的0.6倍左右设置，保证支撑受力均匀，同时预留筒体受热膨胀的微量位移空间，避免温度变化产生的热应力拉裂焊缝。建模过程中需要重点关注各个焊接位置的坡口预留尺寸，所有承压焊缝的焊接余量按照等强度原则设置，筒体壁厚结合设计压力、材料许用应力通过薄壁容器壁厚公式核算后预留腐蚀裕量，

　　保证长期使用的强度冗余。接口法兰的螺栓孔位置、孔径尺寸要匹配对应压力等级的标准法兰参数，避免后期现场安装出现螺栓无法对位的问题；人孔的密封槽尺寸要适配标准橡胶密封圈的线径，保证压盖锁紧后的密封性能，避免运行中出现气体泄漏。安装边界上，要预留罐体两侧封头位置的操作空间，方便后期做封头焊缝的无损检测、安全阀与压力表等安全附件的安装维护，筒体底部要预留排污阀的安装空间，定期排出罐体积存的冷凝水与杂质；上方人孔位置要预留足够的开启操作空间，避免周边管线遮挡导致人孔无法完全打开。这类卧式储气结构相比立式结构的重心更低，运行稳定性更好，适配大容积储气需求的同时，对厂房的承重梁载荷分布更友好，不需要做高层承重加固，在中小型工业供气场景中的适配性更广。建模时所有的圆角过渡、壁厚均匀性都要做检查，避免出现局部壁厚突变导致的应力集中点，支撑结构的筋板设置要保证支撑刚度，避免罐体充压后出现支撑变形的问题，各个开孔位置的补强结构要完全覆盖开孔削弱的强度区域，保证整体承压性能符合工业容器的使用要求。
