大容量带把手透明塑料储液瓶结构设计

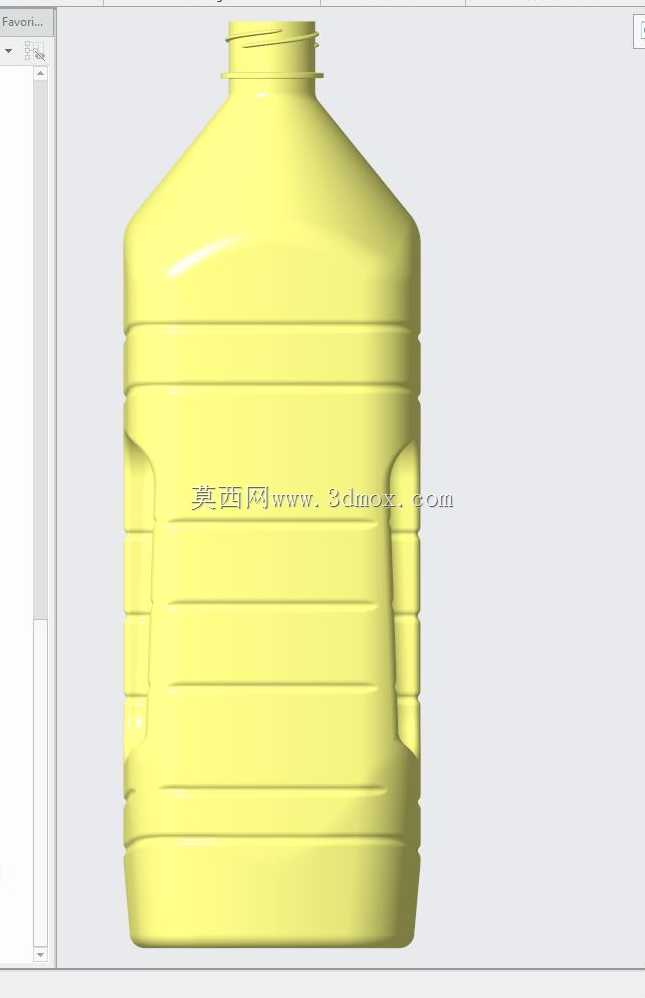

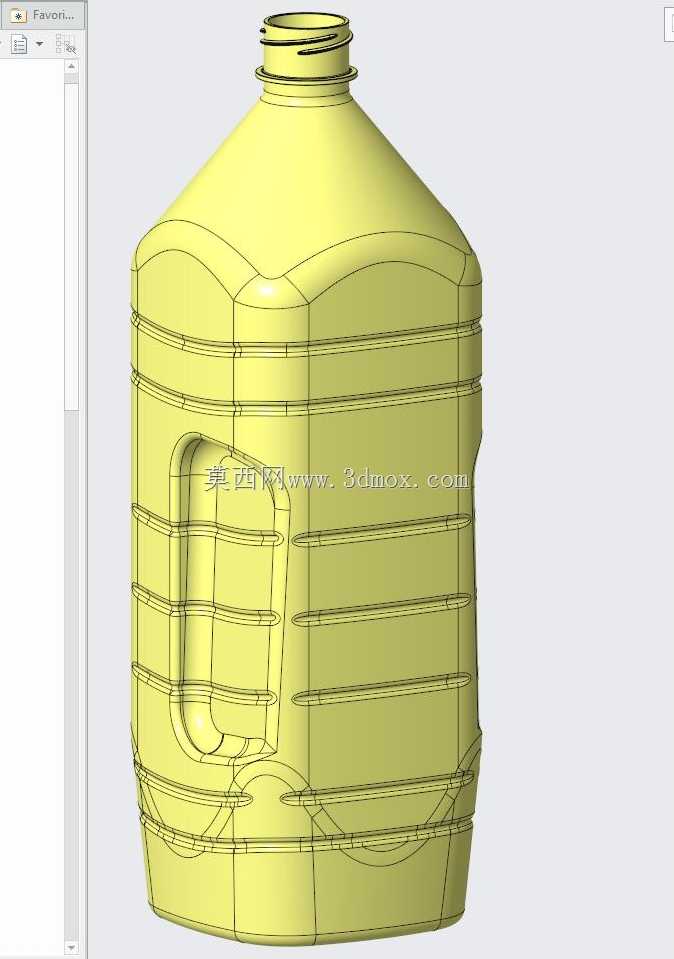

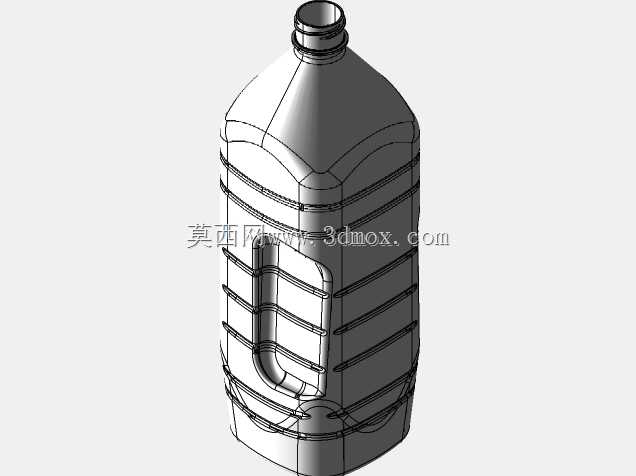

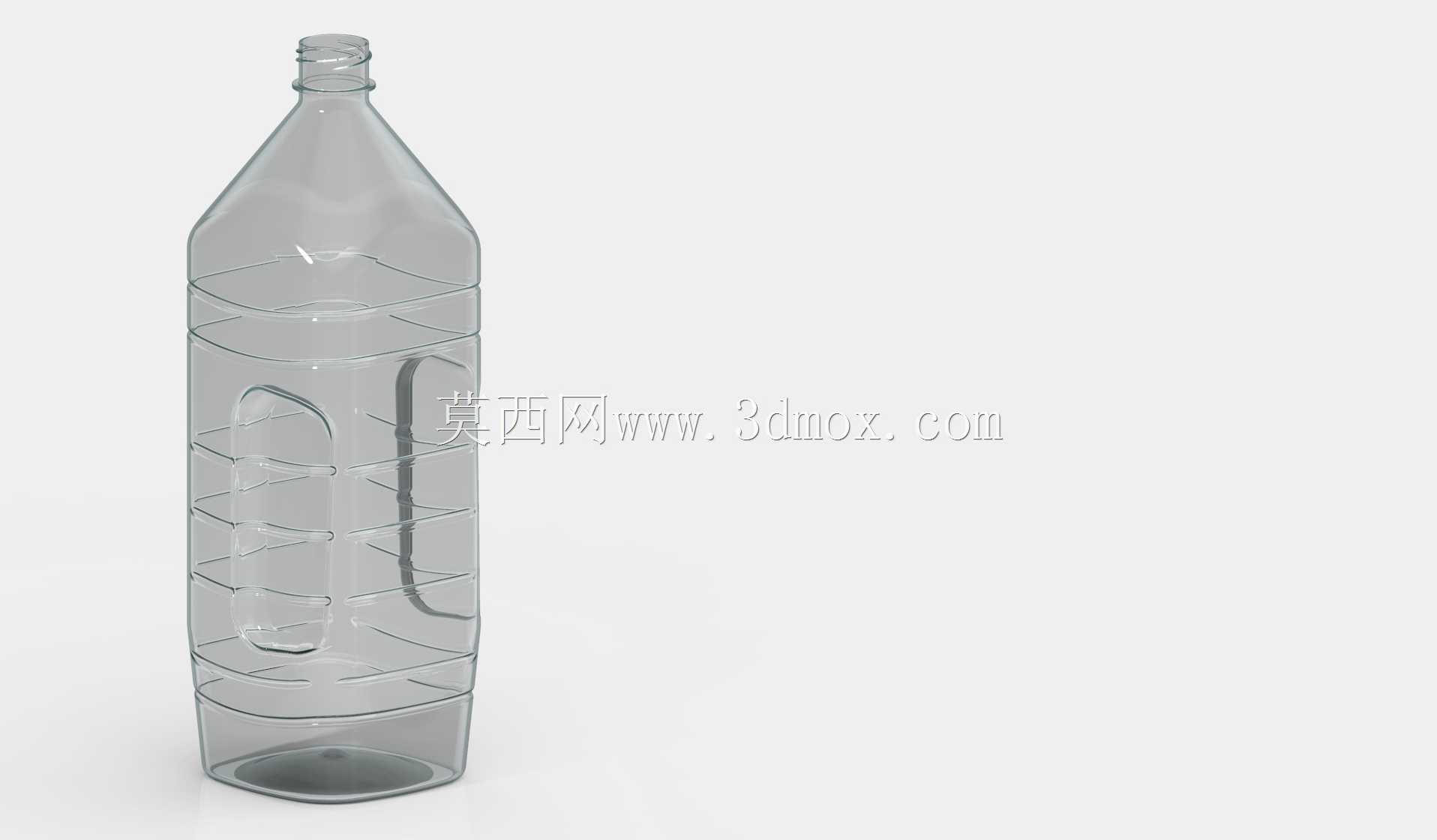

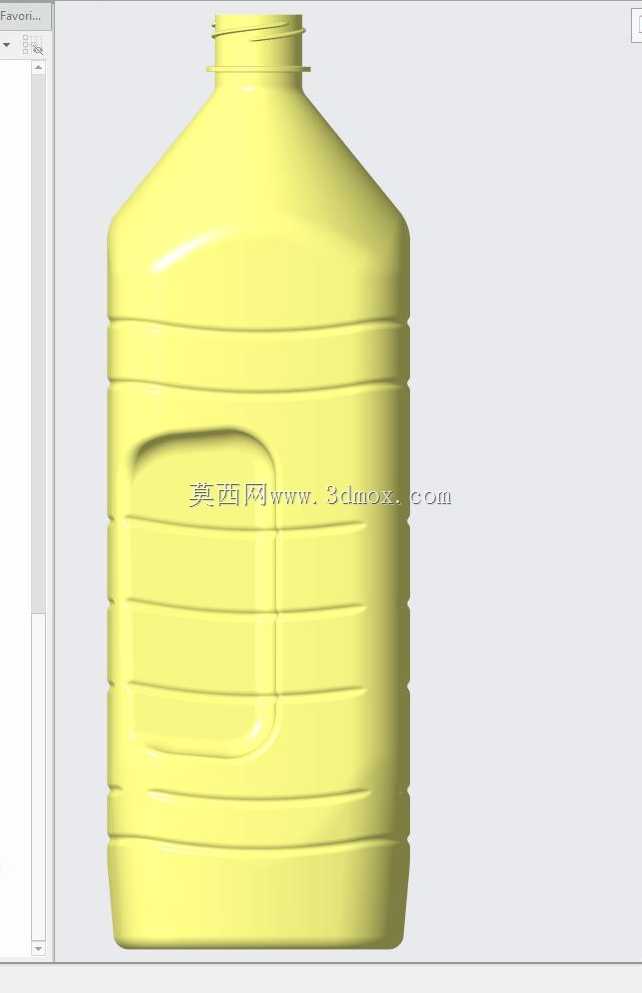

　　日常接触的大容量透明塑料储液瓶，多数应用在民用液体分装、餐饮原料存储、工业非危液态辅料周转场景中，这类容器的结构设计看似简单，实则需要兼顾吹塑成型工艺性、握持使用便利性、堆叠运输稳定性以及液体灌装的适配性。从结构细节来看，瓶身采用近似方型的截面设计，相比同容量的圆瓶能够大幅提升仓储堆叠时的空间利用率，相邻瓶体贴合时无多余空隙，单托货物装载量可提升15%左右，同时方型截面在传送带输送过程中不易发生滚动偏移，适配自动化灌装线的定位工装，无需额外设置防滚导向结构即可完成精准灌装、旋盖工序。瓶身侧面集成的内凹式把手是整个结构的设计核心，区别于外凸式把手结构，内凹设计不会额外占用瓶体的外轮廓尺寸，装箱时不会因为把手突出产生卡滞，

　　同时把手位置的凹陷深度经过人机工程校核，成年男性单手握持时四指可完全探入凹陷区域，握持力分布均匀，满液状态下单手倾倒时手腕受力角度符合日常施力习惯，不会出现打滑脱手的情况。把手区域的壁厚做了局部加厚处理，相比瓶身主体壁厚提升0.2mm，避免长期握持或者反复倾倒时该区域出现应力发白、开裂的问题，同时凹陷边缘做了R3以上的圆角过渡，既能够避免吹塑成型时出现壁厚不均的问题，也能防止握持时边缘硌手。瓶身周向分布的多道环形加强筋，并非简单的装饰结构，每道加强筋的凸起高度控制在1.5mm，间距设置为40mm，能够在不增加瓶体整体壁厚的前提下，大幅提升瓶身的环向刚度，满液堆叠时底层瓶体不会因为上部载荷出现侧壁鼓胀变形，

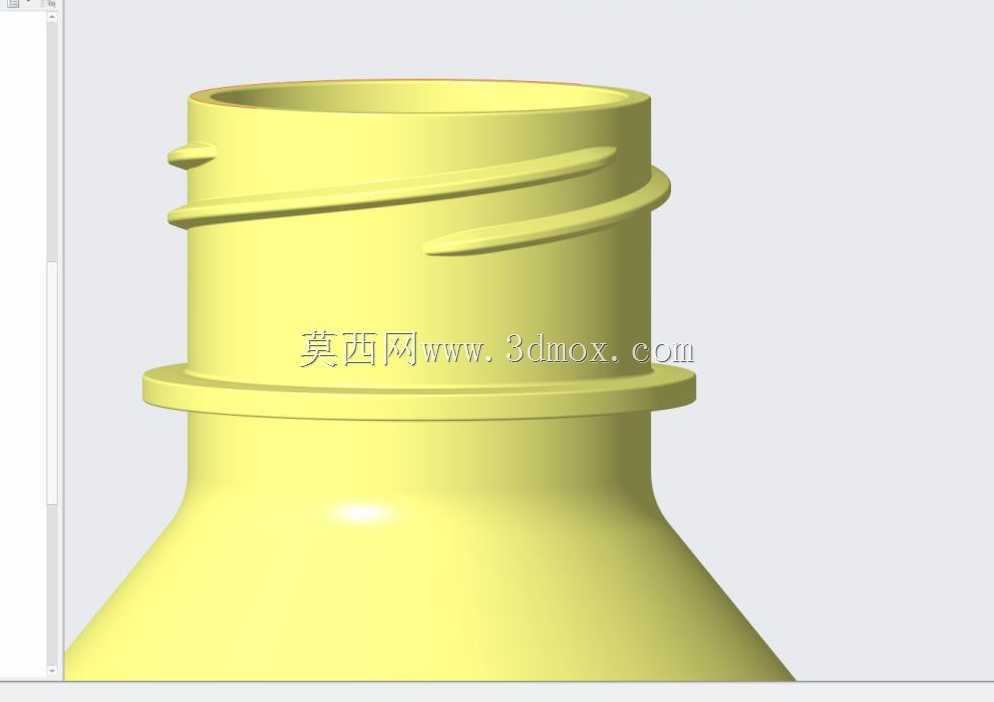

　　同时空瓶运输时加强筋结构能够提升瓶体的抗负压能力，避免高海拔地区运输时因为外界气压降低出现瓶体吸瘪变形的情况。瓶口采用标准的螺纹瓶口设计，螺纹参数适配市面通用的旋盖结构，瓶口端面做了平整化处理，灌装后铝箔封口时能够保证密封面完全贴合，不会出现渗漏问题，瓶口的过渡区域采用锥形收敛结构，倾倒液体时液体能够沿着瓶口边缘平稳流出，不会出现沿瓶壁外淌的挂液现象。瓶底采用内凹式的花瓣型底结构，中心区域向内凹陷12mm，既能够保证吹塑成型时瓶底的壁厚均匀，避免底部积料产生应力集中，也能让瓶体放置时的支撑点分布在底脚位置，放置在不平整的台面上时依然能够保持稳定，不会出现晃荡倾斜的问题，

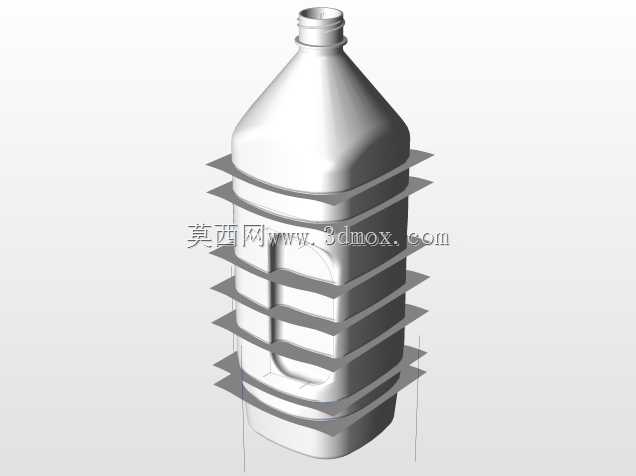

　　同时内凹结构能够让瓶体在灌装高温液体后冷却产生的负压变形集中在底中心区域，不会影响瓶身的整体外观。整个瓶体的拔模角度控制在1.2度，所有转角位置都做了圆角过渡，完全适配挤出吹塑的成型工艺，成型时模具开合顺畅，不会出现脱模拉伤的问题，成型周期相比同规格异形瓶可缩短8%左右，适合大批量量产。在实际选型应用中，这类瓶体可适配饮用水、食用油、车用玻璃水、日化清洁液等多种低粘度液体的盛装，设计时预留的瓶口尺寸也可适配不同流量的内塞结构，针对易挥发液体可加装带导流管的密封内塞，针对大流量快速倾倒场景可更换大口径封口结构，结构扩展性较强。建模过程中需要重点关注把手区域的曲面过渡质量，避免出现曲面褶皱导致壁厚不均，同时加强筋与瓶身主体的衔接位置要做顺滑过渡，防止成型时出现应力集中导致的开裂问题，瓶身的壁厚分布要结合吹塑工艺的料流方向做针对性调整，把手、瓶口、瓶底等受力较大区域适当增加壁厚，非受力区域可适当减薄以控制原料成本，在满足结构强度的前提下实现轻量化设计。
