Phanteks Evolv X机箱通风前面板结构

　　在台式电脑机箱的结构设计中，前面板作为整机进风的核心通道，其开孔结构直接决定了整机散热系统的进风效率与防尘、外观的平衡表现。这款适配Phanteks Evolv X机箱的前面板模块，核心设计目标是在保留原有机箱安装适配性的前提下，通过六角形阵列切口优化进风通路，解决原装面板进风面积不足、气流组织不畅的问题。从实际装机应用场景来看，该面板主要替换机箱原厂前面板组件，安装在机箱前部的框架卡位上，对应前部安装的120mm/140mm风扇或冷排的进风路径，让外部冷空气可以更顺畅地进入机箱内部，带走CPU、显卡等核心发热部件产生的热量，避免因为前面板遮挡导致的进风不足、机箱内部积热的问题。

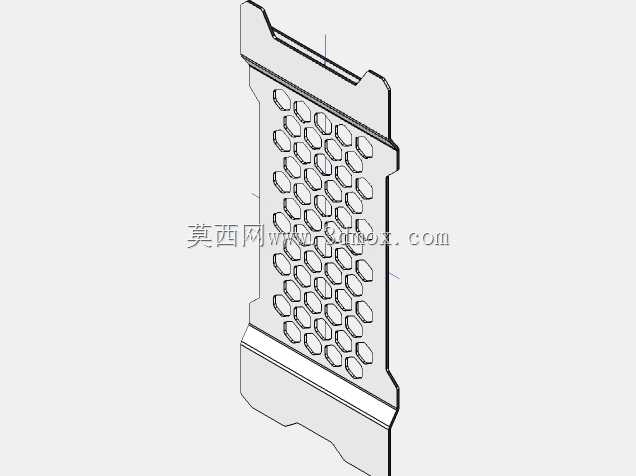

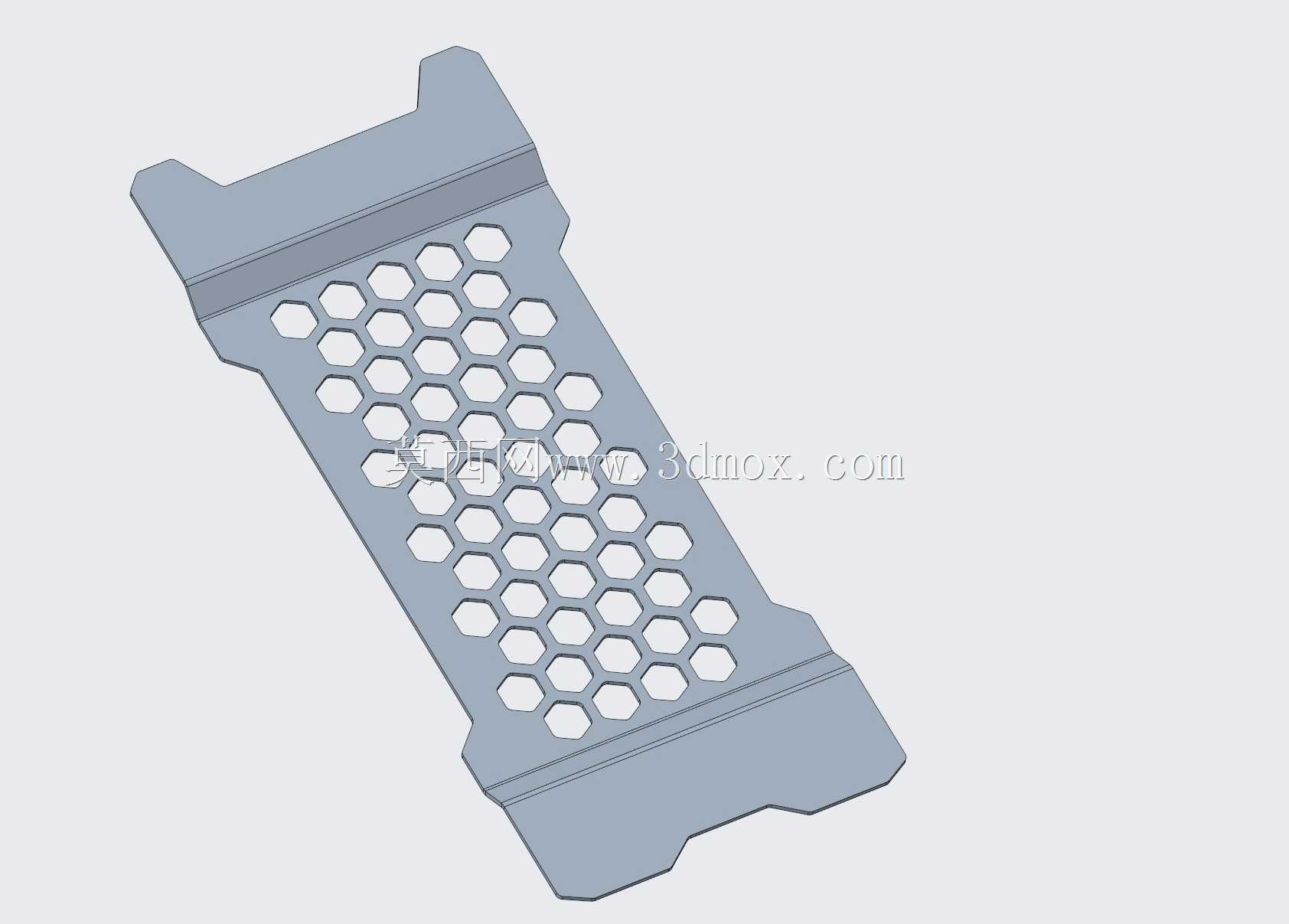

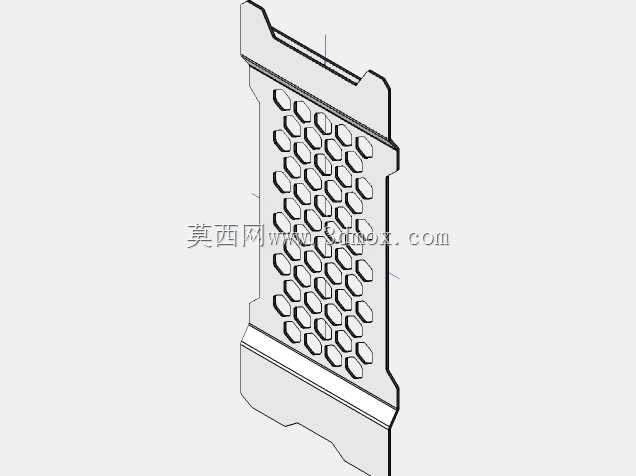

　　在功能特性设计上，面板主体采用一体化钣金成型思路，整体轮廓完全匹配原机箱前面板的安装卡位，四周的卡扣凸台与定位缺口完全对应机箱前部框架的固定点位，安装时无需额外打孔或者修改原有机箱结构，直接卡入即可完成固定，替换成本极低。面板中部的开孔区域采用正六角形蜂窝阵列排布，这种开孔形式相比传统圆形开孔，在同等开孔面积下具备更好的结构刚性，不容易因为日常拆装或者外力挤压产生形变，同时六角形的孔型边缘过渡更顺滑，气流穿过时的风阻更低，能够有效降低高速气流穿过孔位时产生的风切噪音，兼顾散热效率与使用静音需求。

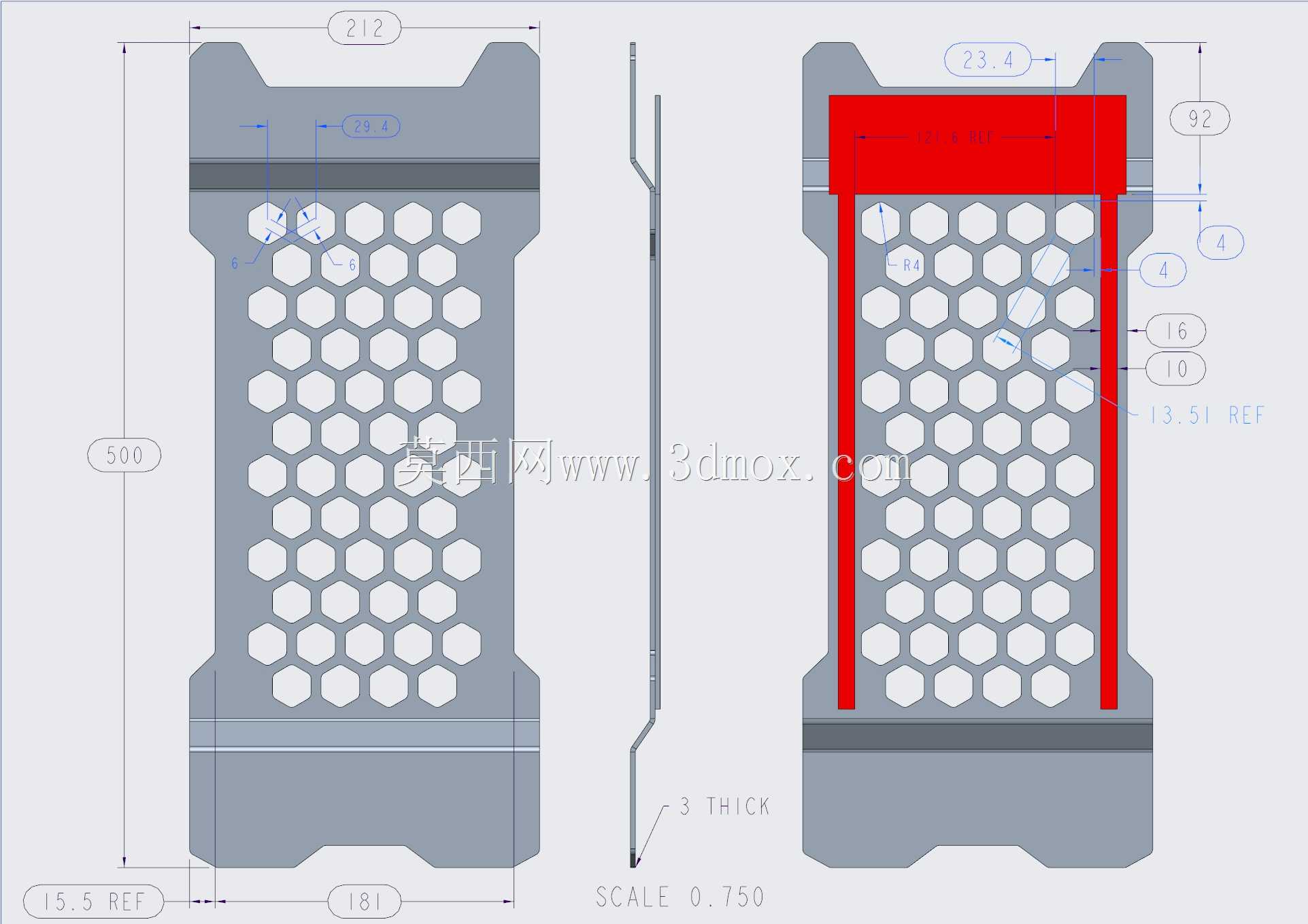

　　设计过程中对面板的尺寸边界做了精准的校核，整体外轮廓的长宽尺寸完全贴合原机箱前面板的安装槽位，边缘的折边高度控制在与原面板一致的水平，保证安装后与机箱侧板、顶盖的缝隙均匀一致，不会出现突出或者凹陷的装配问题。面板中部的开孔区域避开了四周的安装卡扣与加强筋位置，所有六角孔的边缘都做了微小的倒角处理，避免安装时划手，也能减少气流经过孔边时的湍流产生。考虑到用户的防尘需求，面板内侧预留了1.5mm的安装间隙，可以直接粘贴标准尺寸的穿孔防尘网片，防尘网不会突出面板表面影响外观，也不会因为与风扇距离过近产生风噪。

　　在结构简化处理上，设计时省略了原面板上的塑料装饰件与LED灯条安装位，将整个面板的功能聚焦在通风与安装适配两个核心点上，这样的处理一方面减少了不必要的结构遮挡，最大化了有效进风面积，另一方面也降低了加工难度，不管是采用钣金冲压还是3D打印制作，都能轻松实现结构成型，不需要复杂的模具或者后处理工序。面板两端的定位凸耳做了加厚处理，对应机箱上的固定卡槽位置，保证多次拆装之后也不会出现卡扣断裂、松动的问题，长期使用的结构可靠性更强。

　　从实际装机的气流组织角度来看，蜂窝状的六角开孔能够让进入机箱的气流更均匀地分布在整个前部进风面，避免传统条状或者大圆孔开孔带来的气流集中、局部区域进风不足的问题，不管是前部安装单风扇、双风扇还是360mm规格的冷排，都能让整个换热面都获得均匀的冷空气供给，提升热交换效率。同时这种规整的六角阵列开孔在外观上也具备更强的科技感，搭配机箱内部的RGB灯光，能够透出均匀的灯光效果，兼顾散热性能与外观展示的需求。

　　在安装边界的校核上，设计时充分考虑了与前部冷排、风扇的安装间隙，面板安装完成后，内表面与前部安装的风扇扇叶之间预留了足够的安全距离，不会出现扇叶擦碰面板的问题，也不会因为距离过近导致扇叶的振动传递到面板上产生共振噪音。面板底部的缺口对应原机箱的前面板走线位，不会影响机箱前部的USB、音频接口的走线与安装，替换之后完全不影响机箱原有接口的正常使用。
