PCB板卡安装用导向限位支撑构件

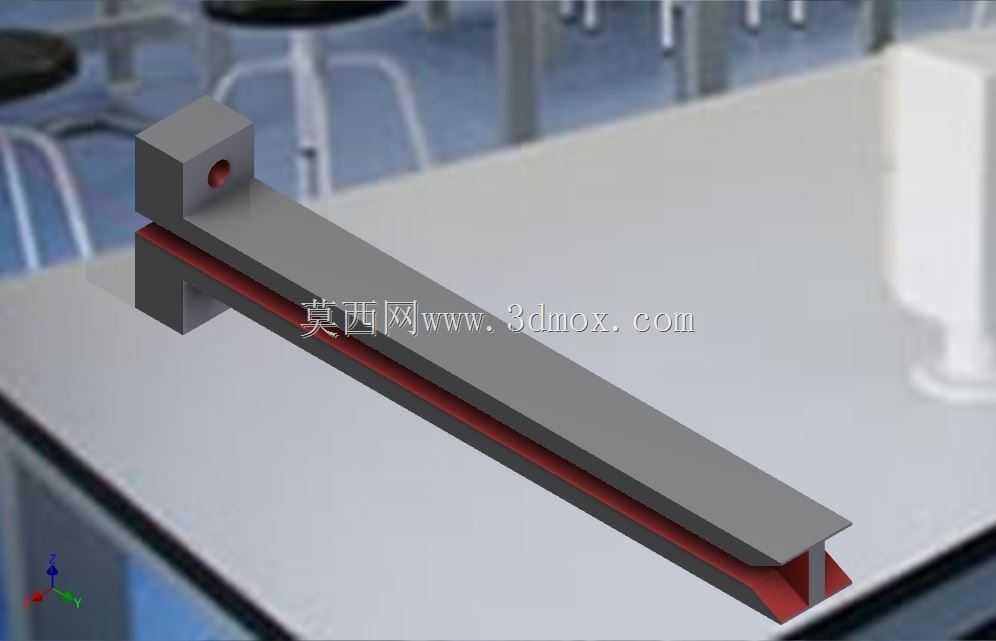

　　在工业控制板卡、通讯设备插箱、测试治具内部的板卡装配环节，这类导向构件是保障板卡插拔顺畅、定位精准的核心小尺寸结构件，很多刚接触电子设备结构设计的工程师容易忽略这类小件的公差匹配，实际量产装配时往往会因为导向件的角度偏差、卡槽间隙不合理，出现板卡插装卡顿、金手指接触偏移、长期使用后板卡松脱晃动的问题。从结构形态来看，该构件采用长条形一体式承载主体，一端设置带安装孔的固定端座，主体沿长度方向开设与PCB板厚度匹配的嵌装卡槽，固定端的安装孔可通过螺丝将整个构件锁紧在设备机箱的内壁或者安装梁上，卡槽的开口端做了小角度的导入倒角，避免板卡插入时边缘被硬棱刮伤阻焊层，也能抵消一部分装配时的对位误差，哪怕操作人员插装时存在小幅的位置偏差，

　　也能顺着倒角滑入卡槽内完成定位。设计这类构件的时候，首先要匹配对应PCB板的实际板厚，常规工业级PCB的板厚多为1.6mm、2.0mm两种规格，卡槽的单边间隙要控制在0.1mm到0.15mm之间，间隙过小会导致插拔阻力过大，多次插拔后卡槽内壁磨损加剧，间隙过大则会导致板卡在卡槽内存在窜动空间，设备遇到运输振动或者工作振动时，板卡会在卡槽内晃动，容易引发接插件接触不良的问题。固定端的安装孔位要和机箱内部的安装梁孔位严格对齐，孔位周边要做局部的加厚处理，因为螺丝锁紧时会产生局部压应力，如果壁厚过薄，锁紧时容易出现构件端部开裂、螺丝滑牙的问题，长期使用后固定力下降，整个导向件会出现偏移。从安装边界来看，

　　这类导向件通常是成对对称布置在PCB板的两侧，两个构件的卡槽中心面要保证共面，平行度公差要控制在0.2mm以内，否则板卡插入时会出现两侧受力不均，一侧卡紧一侧虚位的情况，构件的长度要匹配PCB板的插入深度，一般要保证板卡插入后，卡槽对板卡的支撑长度不短于板卡总长度的三分之一，避免板卡外端因为重力出现下弯变形，尤其是尺寸较大的工控主板，自身重量加上板上搭载的接插件、芯片重量，如果支撑长度不足，长期使用后板卡会出现不可逆的弯曲变形，导致板上线路断裂、元件引脚脱焊。构件的截面高度设计也需要考量，要保证卡槽底部到构件安装基面的高度，和机箱内对应接插件的高度匹配，让板卡顺着卡槽滑到底时，板端的金手指或者接插件能刚好和背板上的插座完全啮合，

　　不会出现顶死或者插不到位的情况。在材质选择上，这类构件如果是用于普通民用电子设备，可以选用ABS或者PC注塑成型，成本低、自重轻，绝缘性能好，不会和PCB板产生导电接触；如果是用于工业级高振动场景，或者需要多次插拔的测试治具场景，则可以选用铝合金挤压成型后做表面阳极氧化处理，耐磨性能更好，结构强度更高，能承受上万次的插拔磨损而不出现卡槽变形。很多设计人员在建模的时候容易忽略卡槽内壁的表面粗糙度要求，注塑件的卡槽内壁要尽量避免出现合模线、披锋，否则插拔时会刮擦PCB板的边缘，产生碎屑掉落在机箱内部，引发电路短路的隐患；金属材质的构件卡槽内壁要做去毛刺处理，必要时可以做小幅的抛光，降低插拔时的摩擦阻力。另外在固定端的设计上，除了螺丝安装孔，还可以根据安装场景设置定位柱，和安装梁上的定位孔配合，进一步提升安装精度，避免螺丝锁紧时构件出现转动偏移。这类导向件虽然尺寸不大，但是在整个板卡装配系统里起到的作用不可替代，小到家用路由器的内部板卡固定，大到工业PLC机架、通讯基站插框的板卡装配，都需要这类构件来保障板卡的安装可靠性，建模时需要把各个配合面的公差、安装孔的位置度、卡槽的导入角度都做精准的定义，才能保证后续加工出来的零件能满足实际装配需求，不会在量产阶段出现批量的装配故障。
