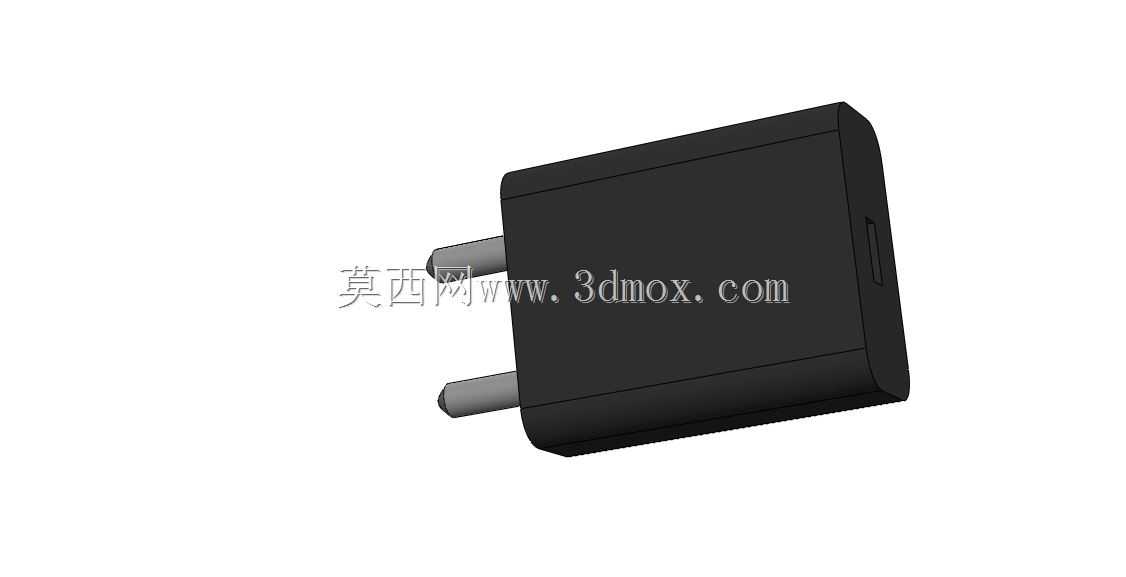

国标插脚一体式手机充电适配器三维结构

　　日常做消费电子周边结构建模的时候，墙插式手机充电器是很典型的小尺寸注塑包覆类零件，这次的模型还原的是常规5W级一体式固定插脚充电头的完整结构，先从实际使用场景说，这类产品是直接插在室内墙面86型插座、排插面板上使用，为智能手机、小型数码外设提供低压直流供电，不需要额外的输入线材，插脚直接与插座铜片接触取电，整体属于用户日常高频接触的供电配件。

　　从结构设计思路来看，这类小功率充电头的外壳采用上下壳超声波焊接的装配方式，整体外观做了大R角过渡，没有尖锐棱角，一方面是符合手持插拔的人机工程要求，插拔的时候手指握持外壳不会硌手，另一方面也能避免注塑件尖角位置的应力集中，降低跌落时外壳开裂的概率。固定国标插脚的部分做了嵌件注塑结构，两个扁形插脚直接埋入下壳的定位槽内，插脚伸出外壳的长度严格符合墙插的接触深度要求，插脚根部做了止退台阶，避免长期插拔后插脚出现松动、移位的问题，插脚的中心距完全匹配国标插座的铜片间距，不会出现插错位、插不进的情况。

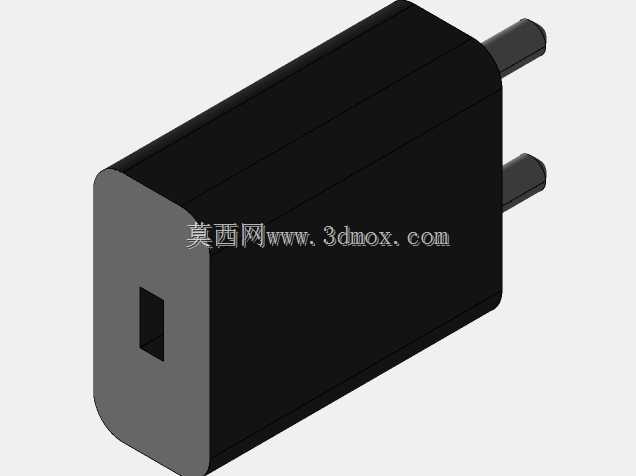

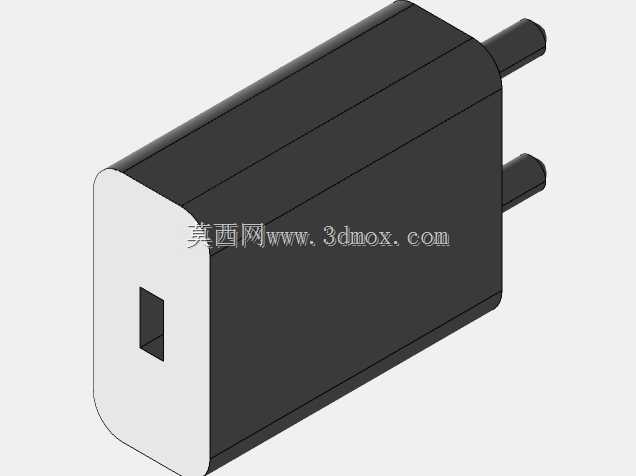

　　外壳侧面预留的Type-C输出口位置做了沉台设计，接口的塑胶外圈与外壳沉台之间预留了0.1mm的装配间隙，方便后期组装的时候接口对位，同时沉台结构也能在插头受到侧向磕碰的时候，先接触外壳本体，避免直接撞击输出接口导致内部电路板开焊。外壳表面做了细晒纹处理，建模的时候还原了晒纹的微结构特征，这种表面处理既能掩盖注塑过程中产生的轻微熔接痕、缩水痕，也能提升握持时的摩擦力，插拔的时候不容易打滑。

　　从安装边界尺寸来看，这类充电头的整体厚度控制在不超过相邻插座位的占用宽度，也就是插在排插上的时候，不会遮挡旁边的插座接口，这是小功率充电头结构设计里很重要的一点，很多早期的充电头因为体积过大，插在排插上会占两个位置，造成插座位的浪费，这个模型的外形尺寸是按照常规单孔占用的标准做的，宽度方向的尺寸刚好卡在单个插座位的边界内，插脚中心到外壳边缘的距离也符合安规要求的爬电距离，避免高压部分与外壳之间的安全距离不足。

　　内部结构的建模逻辑是按照实际堆叠顺序来的，高压侧靠近插脚位置预留了保险丝、整流桥的安装空间，中间区域是高频变压器的安装位，低压侧靠近输出接口的位置预留了滤波电容、协议芯片的贴装空间，上下壳的内壁做了十字形的加强筋，既可以提升外壳的整体强度，也能对内部的PCB板起到限位作用，不需要额外打螺丝就能把电路板卡在加强筋之间，减少装配零件数量，降低生产组装的成本。插脚与内部电路板的连接采用焊片压接的方式，建模的时候还原了插脚尾部的焊片结构，焊片直接贴在PCB的高压焊盘上，不需要飞线连接，提升生产时的焊接效率，也避免长期使用后线材断裂导致的接触不良。

　　另外在插拔受力的结构设计上，外壳靠近插脚的端面做了1.5mm的加厚处理，因为用户插拔的时候，手指施加的推力主要集中在这个端面，加厚处理之后能避免长期插拔导致的端面开裂，插脚周围的外壳部分做了一圈凸起的防撞筋，当充电头意外跌落的时候，防撞筋先接触地面，吸收冲击能量，减少插脚受到的冲击力，避免插脚弯曲变形。输出接口的内部做了防尘挡边，不插线材的时候，挡边能减少灰尘、毛絮进入接口内部，降低接口接触不良的概率。整个模型的所有拔模角度都按照注塑生产的要求做了1度的拔模斜度，外壳的壁厚均匀控制在1.8mm，没有壁厚突变的位置，避免注塑的时候出现缩水、气泡等缺陷，筋位的厚度控制在壁厚的0.6倍，避免筋位背面出现缩痕影响外观质量。
