多面切削球形数控调节操作头结构

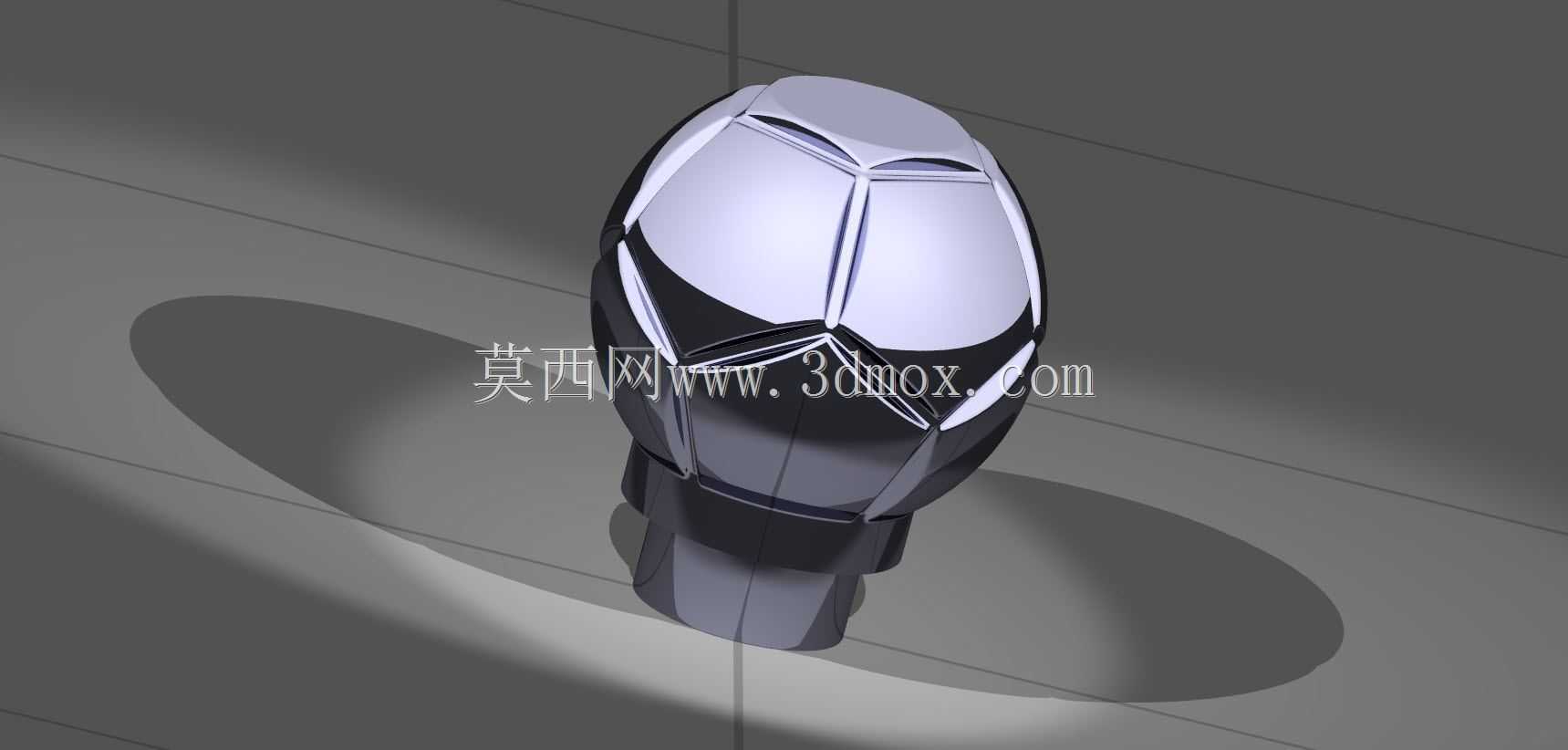

　　这款球形操控头的设计，最初是为了适配多轴数控加工设备的手动微调工位需求，在设备调试、对刀、参数微调整的场景下，操作人员需要握持摩擦力足够、施力角度不受限的操作件，传统的圆柱形旋钮或者星形把手在斜向施力时容易打滑，且长时间握持硌手，这款多面球形结构刚好解决了这个痛点。从结构设计逻辑来看，整体采用上下分段式结构，上部为多面切削的球形握持段，下部为圆柱状安装连接段，没有多余的装饰性结构，所有曲面和平面的过渡都做了R角处理，避免加工过程中出现应力集中，也能防止操作人员握持时被锐边划伤。上部球体的多面切削并非随意排布，每个平面的角度都经过人机工程测算，当手掌包覆球体时，指腹刚好能贴合在对应的平面上，不管是正向旋转、侧向扳动还是小角度微调，

　　都能获得足够的静摩擦力，不需要额外施加过大的握力就能完成操作，在设备调试需要频繁小角度转动调节的场景下，能有效降低操作人员的手部疲劳。下部的圆柱安装段设计为标准的光轴加卡簧槽结构，安装时可以直接插入设备面板的对应安装孔内，通过卡簧实现轴向定位，也可以根据实际安装需求在连接段末端加工内螺纹或者外螺纹，适配不同的安装固定方式，安装边界的尺寸公差按照IT7级精度设计，和常规设备面板的安装孔配合间隙控制在0.02mm到0.05mm之间，既不会因为间隙过大出现晃动，也不会因为过盈量太大导致安装困难。从实际应用场景来看，这类球形操控头除了用在数控加工设备的微调工位，还可以适配在各类检测仪器、自动化生产线的手动调节工位、

　　液压气动设备的控制阀操作端，只要是需要手动旋转调节、且操作空间有限的工位，都可以选用这类结构的操作件。设计过程中特意将球体的直径控制在32mm，这个尺寸刚好适合成年人单手握持，不会因为球体过大占用过多的面板安装空间，也不会因为尺寸太小导致握持施力不足，下部连接段的直径设计为12mm，长度为18mm，预留了足够的面板厚度适配空间，不管是1mm厚的薄钣金面板还是10mm厚的工程塑料面板，都能顺利完成安装。球体表面的多面切削采用均匀对称排布，总共12个切削平面，相邻平面之间的夹角一致，旋转过程中每个角度的握持手感保持统一，不会出现某一个角度打滑、某一个角度硌手的情况，平面和球面的过渡R角统一为2mm，

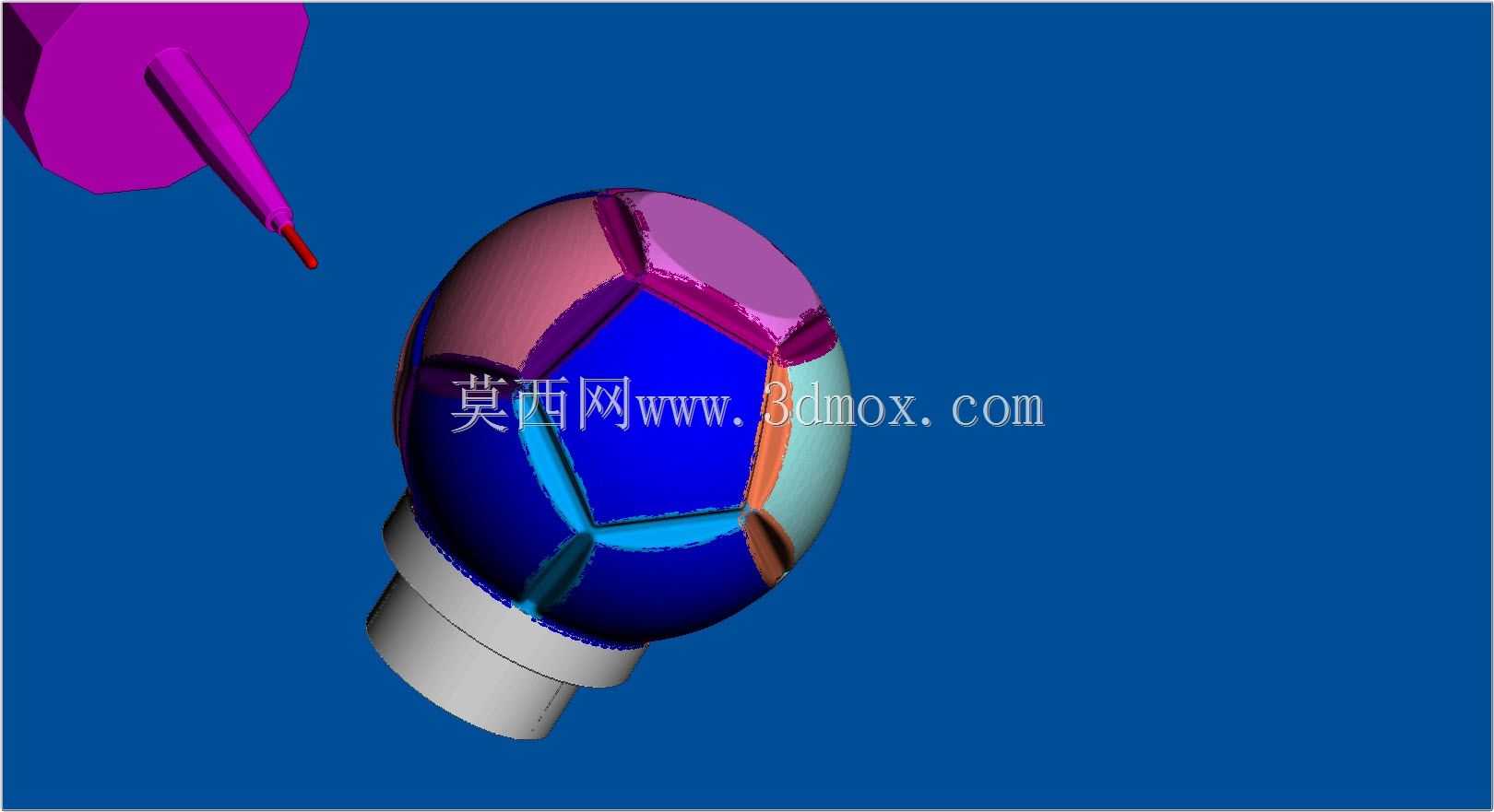

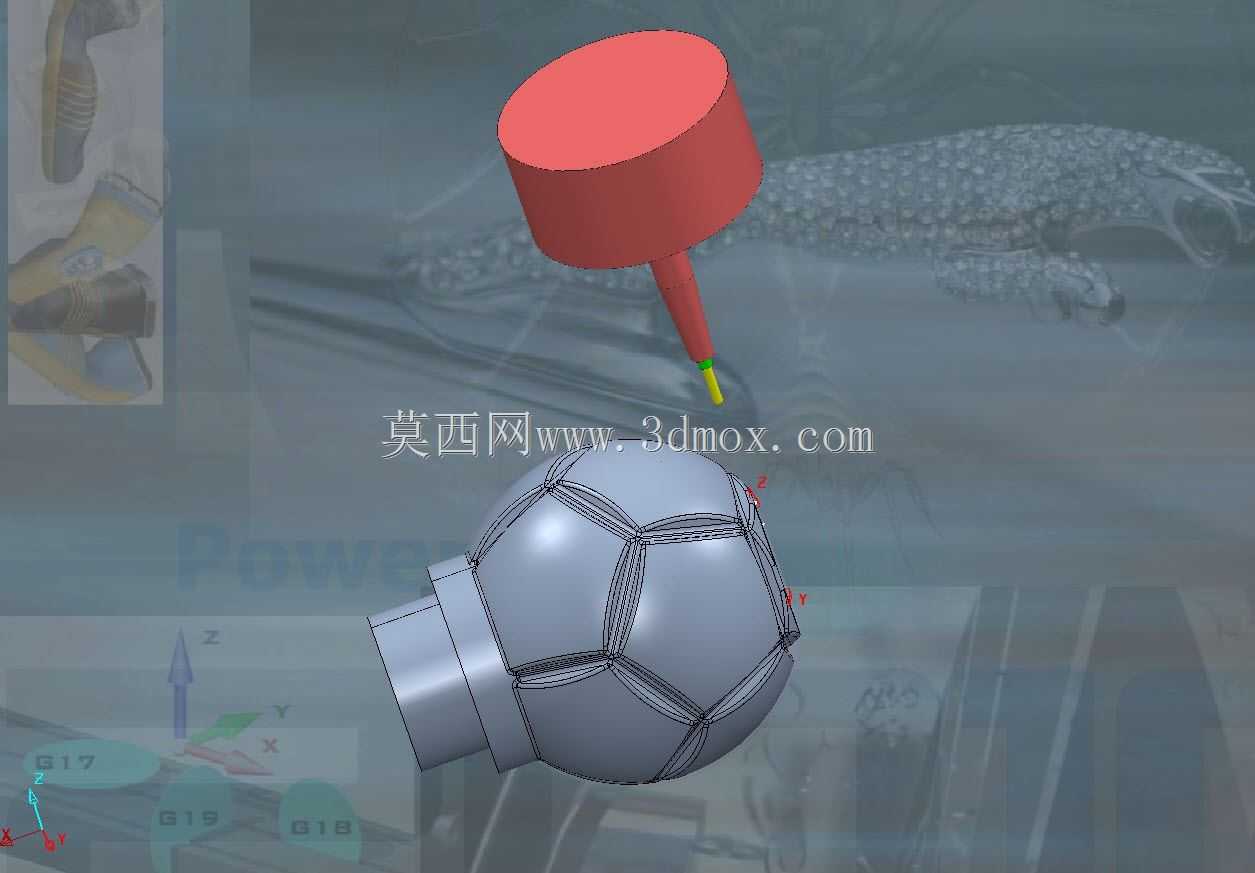

　　加工时可以采用五轴加工中心一次装夹完成所有曲面和平面的加工，不需要二次装夹找正，能有效控制加工精度，减少加工工序，降低量产成本。结构上没有设计额外的防滑滚花，因为多面切削的平面已经能提供足够的摩擦力，滚花结构容易积攒加工过程中的切削液、油污和灰尘，后期清理维护麻烦，光滑的曲面和平面只需要用抹布擦拭就能完成清洁，适合在机加工车间这类有油污、粉尘的工况下使用。安装段和上部球体的连接位置做了1.5mm的退刀槽设计，加工连接段的外圆或者螺纹时，刀具可以顺利退刀，不会在球体和连接段的交接位置出现毛刺或者加工台阶，安装时也能让球体底部完全贴合面板表面，不会出现安装缝隙，避免切削液或者灰尘从安装缝隙进入设备内部。从受力角度分析，球体和连接段的衔接位置做了加厚处理，能承受最大50N·m的扭转力矩，正常操作情况下不会出现断裂或者变形，即使操作人员施力过大，也只会出现卡簧脱出或者连接段变形的情况，不会出现球体碎裂的问题，安全冗余度足够。整体结构没有易损件，只要安装到位，正常使用情况下不需要额外的维护保养，表面可以根据使用场景做不同的表面处理，在常规机加工场景下可以做发黑处理提升防锈能力，在洁净设备或者检测仪器上使用可以做镀铬或者喷砂氧化处理，提升外观质感和耐腐蚀性。
