辐板式减重孔圆柱直齿轮三维建模作品

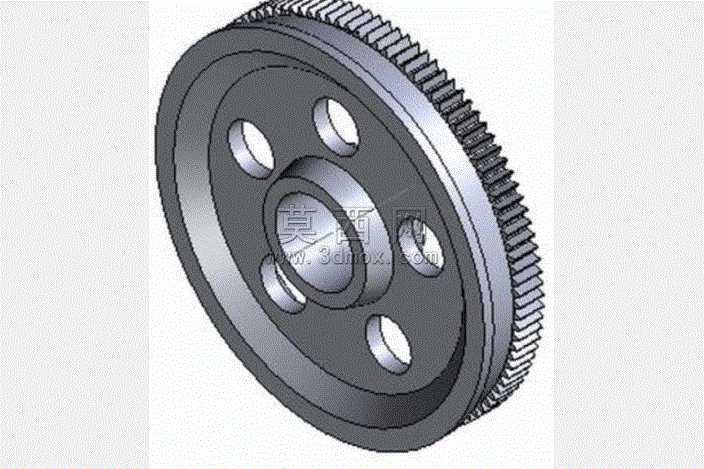

本作品为圆柱直齿轮的三维建模成果，建模过程以机械设计手册中齿轮参数规范为核心依据，先完成齿轮基本参数的梳理确定，涵盖模数、齿数、压力角、齿顶高系数、顶隙系数等核心设计参数，通过参数化驱动的方式完成渐开线齿廓的精准绘制，保证齿形的啮合精度符合机械传动的通用标准。建模时先构建齿轮的基体结构，采用辐板式的整体构型，在轮辐区域均匀开设六个圆形减重孔，在保障齿轮整体结构强度、刚度满足传动载荷要求的前提下，有效降低齿轮自身重量，减少传动过程中的转动惯量，提升传动系统的动态响应性能。轮毂部分设计为阶梯轴孔结构，适配对应直径的传动轴安装，轴孔外侧设置定位凸台，便于齿轮安装时的轴向定位，保障装配精度。齿圈部分与辐板、轮毂采用一体化建模方式，各连接位置设置合理的过渡圆角，避免应力集中问题，提升齿轮的疲劳使用寿命。材质渲染阶段选用合金结构钢的材质属性，还原金属零件的真实质感，对齿面、减重孔内壁、轮毂端面等不同加工面设置差异化的粗糙度表现，区分精加工面与非加工面的视觉效果，让模型的工程展示效果更加贴近实际生产的零件状态。整体建模过程严格遵循机械加工的工艺逻辑，所有结构特征均具备实际加工可行性，无工艺无法实现的冗余设计，既满足齿轮啮合传动的功能需求，也兼顾了轻量化、装配便捷性的设计要求，可用于机械传动系统的装配仿真、运动干涉检查、工程图纸导出等后续设计环节，为相关传动机构的设计优化提供精准的三维模型支撑。
