SPANDEK波纹金属屋面板材三维造型设计

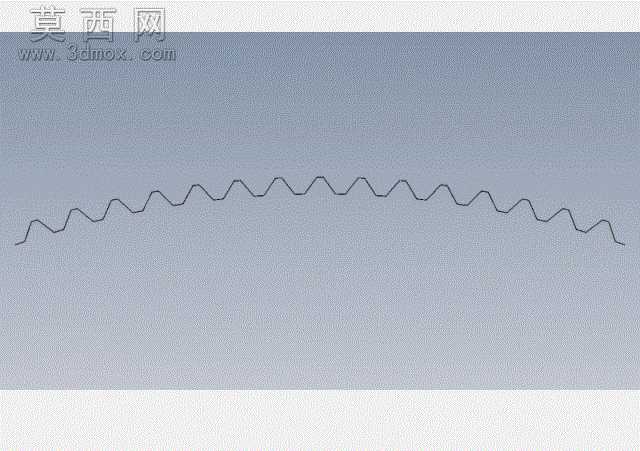

本模型针对SPANDEK型屋面压型板材进行精准三维建模，建模过程以真实压型金属屋面板的截面轮廓为核心依据，首先在草图环境中绘制连续的正弦式波纹截面曲线，严格匹配该类屋面板的波高、波距、板幅宽度等核心尺寸参数，确保截面轮廓的曲率过渡顺滑无拐点，避免后续建模出现曲面褶皱、几何错误等问题。完成截面草图绘制后，通过拉伸特征生成基础板材实体，针对板材两端的收边结构、搭接扣合位进行细节特征处理，还原实际产品安装时的咬合搭接结构，保证模型结构与真实工业产品完全一致。材质设置上，选用建筑用彩涂压型钢板材质，调整材质的金属度、粗糙度参数，模拟彩涂板表面细腻的哑光涂层质感，同时添加轻微的表面纹理细节，避免材质表现过于塑料化，还原金属屋面构件的真实视觉效果。模型结构设计充分考虑建筑屋面构件的实际使用特性，波纹结构的连续排布既保证了板材的纵向抗弯强度，也还原了SPANDEK屋面板排水顺畅、搭接密封的结构优势，建模过程中对每一处波纹的过渡圆角进行统一参数约束，确保整板波纹形态均匀一致，无尺寸偏差。设计思路围绕建筑围护构件的工业化生产需求展开，模型可用于屋面系统的装配模拟、施工效果预览、压型模具的设计参考，整体建模过程采用全参数化约束，所有尺寸参数均可根据实际项目需求进行调整修改，方便不同板厚、不同波高规格的同类型屋面板快速衍生设计，模型几何拓扑干净无冗余特征，可直接导入各类渲染、工程分析软件进行后续应用，能够满足建筑设计、建材生产、施工模拟等多场景的使用需求。
