带遮阳棚及储料罐的集成式泥浆处理站

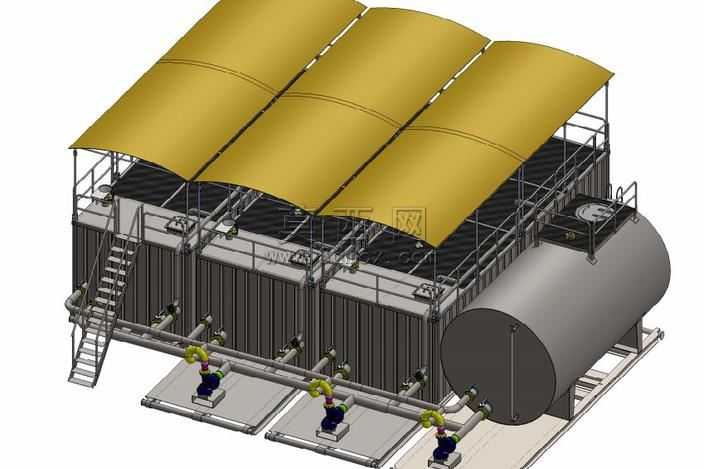

本模型采用SolidWorks进行全参数化三维建模，整体为集成式泥浆处理作业站结构，建模过程中严格遵循工业设备实际生产装配逻辑，对各部件的装配约束、干涉情况进行了逐一校验，确保模型可直接用于后续工程出图、装配模拟等环节。模型主体包含模块化集成箱体、卧式储浆罐体、顶部弧形遮阳棚、侧边登梯、操作护栏、外接管路及阀组、底部支撑基座等核心结构。材质渲染阶段，针对不同部件匹配对应工业材质属性：顶部遮阳棚采用哑光金黄色金属彩钢材质，还原户外工业棚顶的金属质感与抗晒涂层表现；卧式储浆罐体采用深灰色哑光碳钢材质，表面添加轻微使用磨损纹理，贴合工业罐体长期户外作业的真实质感；操作平台护栏、登梯采用银灰色金属方管材质，还原钢结构护栏的冷硬金属质感；外接阀组的手轮部分采用亮黄色工程塑料材质，阀体采用深灰铸铁材质，管路采用银灰色无缝钢管材质，底部支撑基座采用防滑花纹钢板材质，各材质的粗糙度、反光度参数均经过反复调试，渲染效果贴近真实工业设备视觉表现。结构设计上，顶部采用三跨弧形遮阳棚结构，通过支架固定于操作平台上方，可遮挡作业区域避免日晒雨淋；操作平台设置全周安全护栏，侧边配置斜向踏步登梯，踏步做防滑处理，满足人员上下操作的安全规范；卧式储浆罐体通过鞍式支座固定于集成箱体侧边，罐体顶部设置人孔及检修平台，方便后期维护清理；箱体外侧排布多组输浆管路及控制阀组，阀组下方设置接液托盘，避免跑冒滴漏污染作业场地；整体底部采用型钢焊接基座，预留吊装点位，满足整体转运、现场快速部署的需求。设计思路围绕泥浆存储、调配、中转的作业需求展开，采用集成化布局将储浆、操作、防护功能整合为一体，减少现场安装工作量，提升设备转场复用效率，管路排布遵循流体输送最短路径原则，降低管路阻力，阀组位置设置于人员易操作的高度，兼顾作业便利性与操作安全性。
