卧式管壳式换热分选测试设备结构设计

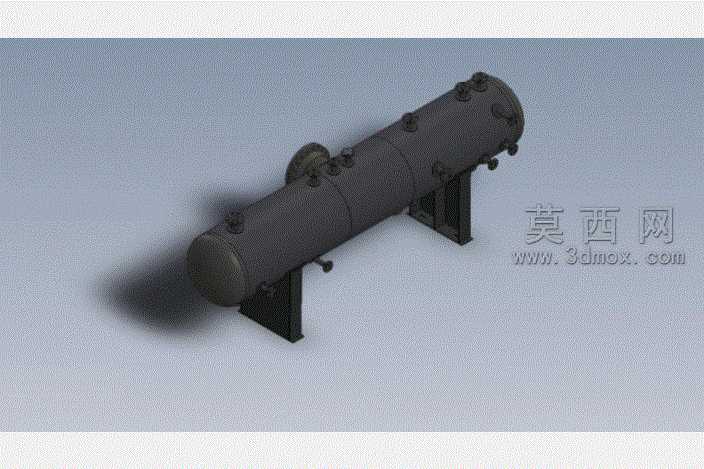

本作品为卧式管壳式换热类测试分选设备的三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以长直卧式承压筒体作为核心主体，按照实际工业设备的尺寸比例完成筒身轮廓的拉伸建模，对筒体两端的椭圆形封头做曲面放样处理，保证封头与筒身衔接处的曲面过渡平滑无几何畸变，符合压力容器类设备的结构设计规范。筒身表面的各类外接接口、法兰座、检测点位凸台均采用凸台拉伸与切除特征完成细节建模，每一处接口的安装面都做了平面度约束，确保后续虚拟装配时对接部件无干涉错位。筒体下方的两个支撑鞍座采用焊接钢结构的建模逻辑，分别完成立板、底板、加强筋的独立建模后通过装配约束完成组合，鞍座与筒身的接触弧面做了贴合度匹配处理，还原真实设备中鞍座对筒体的承重支撑结构。材质渲染阶段针对不同部件做了区分设置，筒体主体赋予哑光深灰金属材质，模拟工业碳素钢设备经防锈处理后的表面质感，调整材质的粗糙度、反射率参数，让筒身表面呈现出真实金属的细微漫反射效果，避免出现塑料感失真；支撑鞍座赋予稍深的磨砂金属材质，区分主体与支撑结构的视觉层次；筒身的外接小阀门、接口部件赋予半光金属材质，还原精加工金属部件的表面质感。场景布光采用三点布光逻辑，主光源从侧上方投射，打出筒身的主体轮廓与支撑结构的投影，辅助光源从另一侧补光，消除暗部的死黑区域，让筒身侧面的接口细节清晰呈现，背光源勾勒筒体的边缘轮廓，提升模型整体的立体感。结构设计上充分考虑了换热类测试分选设备的功能需求，筒身预留的多组接口可分别对接介质输入输出管路、温度压力检测元件，满足测试分选过程中对介质参数监测、不同工况介质分流输送的功能要求，整体结构布局紧凑合理，支撑结构的受力分布经过虚拟校验，可直观呈现设备的装配关系与结构特点，可用于换热测试分选场景的方案展示、结构验证以及相关教学演示使用。
