可乐瓶吹塑成型模具结构设计

　　这套吹塑模具针对带底部花瓣形支撑结构的碳酸饮料瓶开发，适配两步法吹塑生产工艺，核心作用是将加热软化的PET瓶坯通过高压吹气贴合型腔内壁，冷却定型后得到符合尺寸精度要求的成品瓶体。从实际生产场景来看，这类模具多配套旋转式吹瓶机使用，单套模具对应一个瓶型，在快消品包装生产线上，单组模腔的单小时产能可以达到1200-1500瓶，匹配高速灌装线的连续生产节奏。

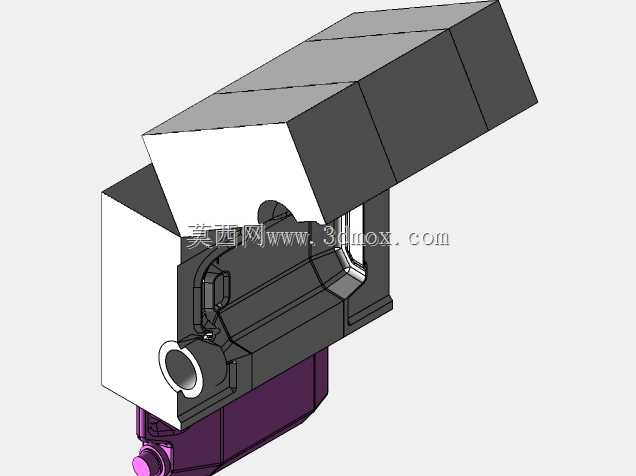

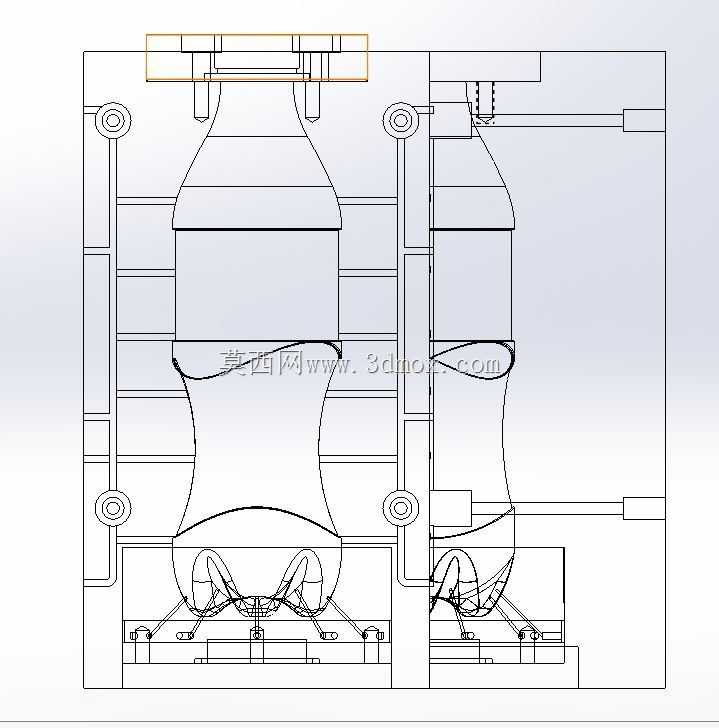

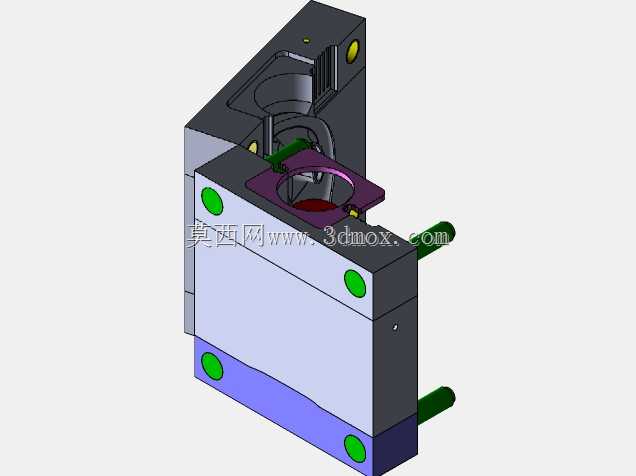

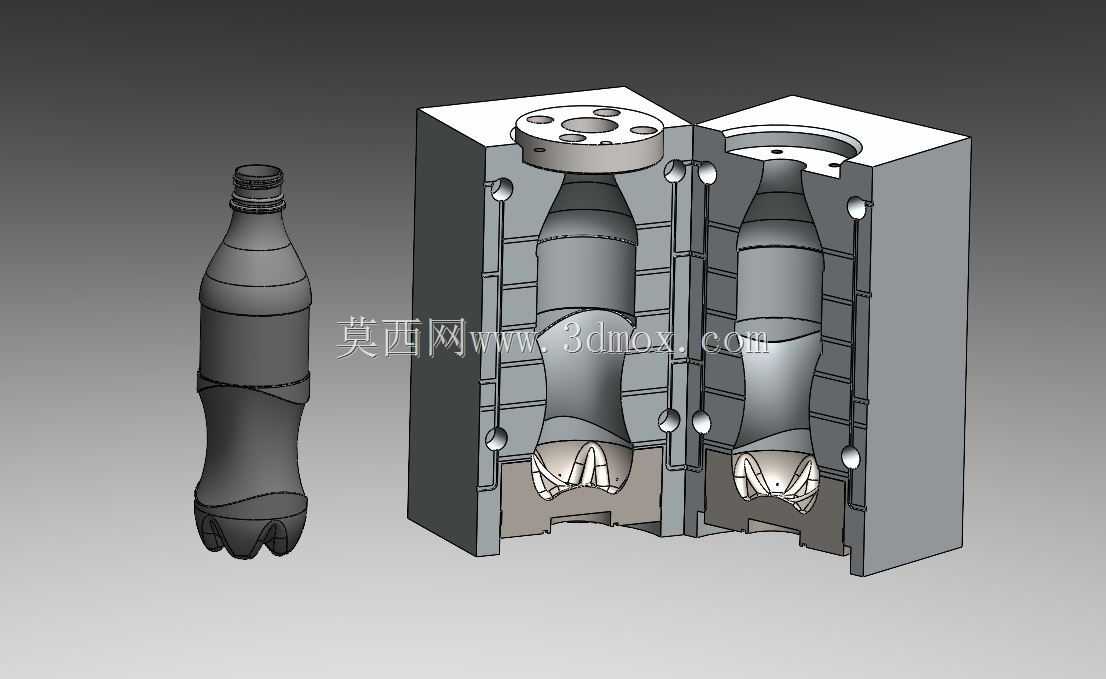

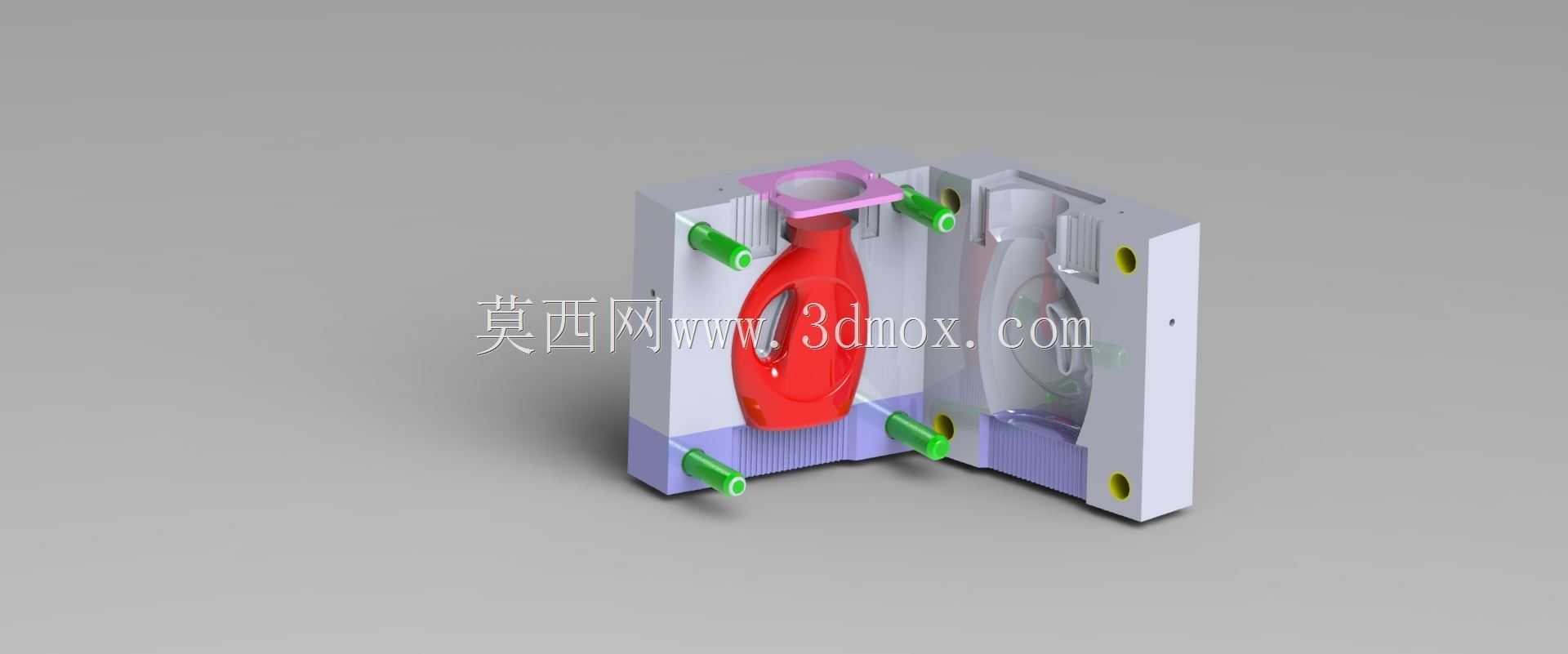

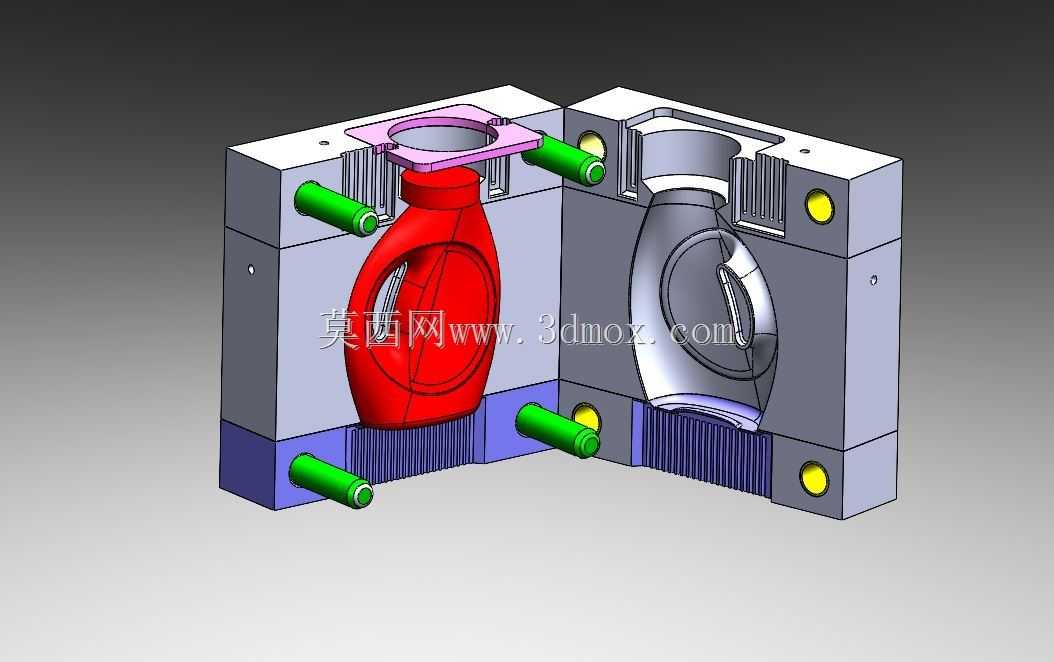

　　模具采用哈夫式对开结构，两个半模分别通过侧边的定位销与设备模架连接，合模时依靠四个角部的导柱导套实现精准对位，避免合模错位导致的瓶身合模线错位、飞边超差问题。型腔部分完全复刻成品可乐瓶的外形轮廓，从瓶口螺纹段下方的支撑环开始，依次过渡到瓶身的弧形收腰段、标签贴合区的直筒段，到底部的五瓣式支撑脚结构，每一处曲面都做了0.8-1.2度的脱模斜度，避免开模时拉伤瓶身表面。考虑到PET吹塑过程中需要快速冷却定型，型腔背面距离型面12mm的位置排布了随形冷却水道，水道直径8mm，进出水口设置在模具顶部的法兰安装面上，接入设备冷却水循环系统后，可以将模温稳定控制在10-15摄氏度，保证瓶身冷却均匀，减少成型后收缩变形导致的容量偏差。

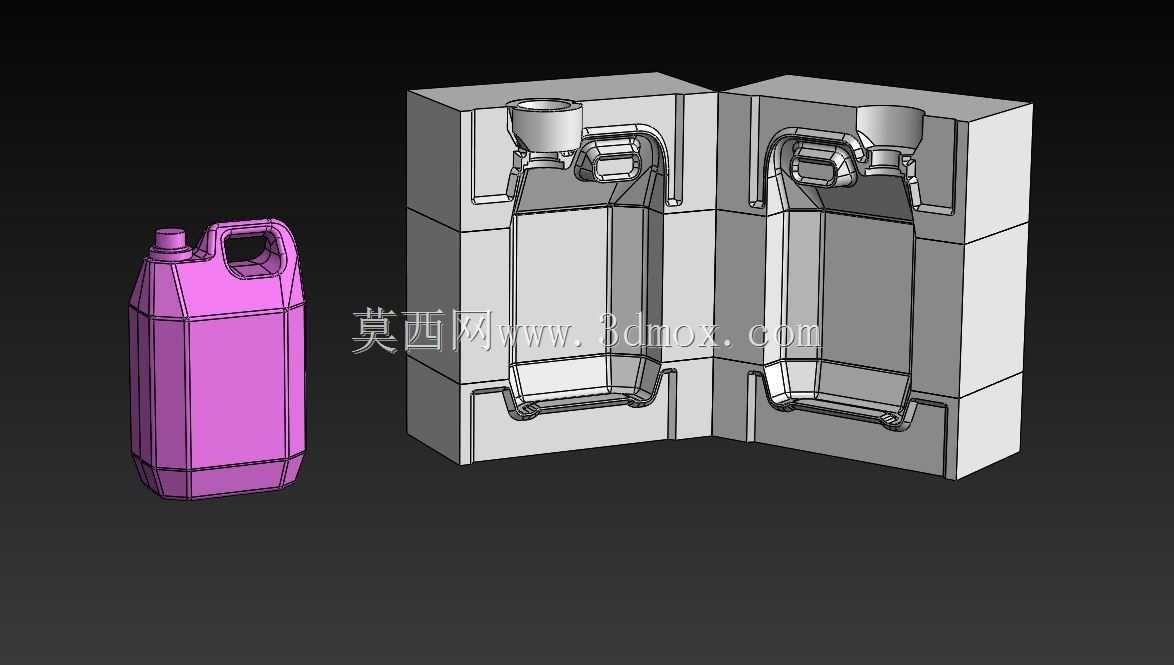

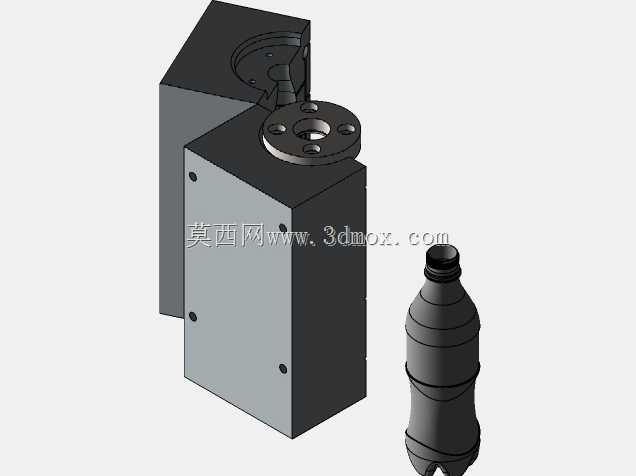

　　模具顶部的瓶口定位镶件采用独立可拆卸结构，镶件内孔与瓶坯瓶口的支撑环精准配合，吹气杆从镶件中心孔伸入瓶坯内部，合模时镶件首先压紧瓶坯瓶口，避免吹气过程中出现漏气、瓶口偏移问题。底部的成型镶件同样做了分体式设计，对应瓶底的花瓣形凹陷结构，镶件上开设了0.2mm深的排气槽，吹塑过程中型腔内的空气可以顺着排气槽排出，避免瓶底角落位置出现憋气、成型不饱满的缺陷。

　　从安装边界来看，单半模的外形尺寸控制在280mm180mm120mm范围内，适配市面上多数中小型旋转吹瓶机的模架安装尺寸，模具背面开有标准T型槽，不需要额外加工转接板就可以直接固定在设备动模板上。合模行程预留了80mm的开模距离，足够保证成型后的瓶体可以顺利从型腔中脱出，不会与吹气杆、取件机械手发生运动干涉。

　　实际设计过程中，型腔曲面的分型面设置在瓶身的中心对称面上，分型面经过抛光处理，合模后的贴合间隙控制在0.02mm以内，避免吹塑时出现飞边。瓶身的标签贴合区域特意做了镜面抛光处理，粗糙度达到Ra0.8，保证成型后的瓶身该区域表面光滑，后续贴标时不会出现气泡、标签粘贴不牢的问题。而瓶身的防滑纹理区域则做了晒纹处理，纹理深度0.15mm，既可以提升消费者握持时的摩擦力，也能掩盖生产过程中可能出现的轻微流痕、冷斑缺陷。

　　针对吹塑过程中高压气体的压力冲击，模具的模框部分采用45号钢调质处理，硬度达到HB220-250，保证长期合模受力不会出现变形；型腔部分采用铝合金材质加工，导热性能优于钢材，可以大幅提升冷却效率，缩短成型周期，同时铝合金材质质地较软，在出现瓶坯卡模时不会刮伤型腔表面，维护成本更低。瓶口和底部的镶件则采用P20模具钢淬火处理，硬度达到HRC48-52，因为这两个位置是频繁与瓶坯、吹气杆接触的部位，更高的硬度可以提升镶件的耐磨性能，延长模具整体使用寿命。

　　在生产调试阶段，这套模具的适配性较强，只需要更换顶部的瓶口定位镶件和调整吹气压力参数，就可以适配不同克重的PET瓶坯，生产不同容量规格的同瓶型产品。冷却水道的流量可以通过模温机单独调节，针对瓶身较厚的底部区域，可以适当加大该区域对应的冷却水流量，避免底部冷却不足导致的瓶底凹陷、应力开裂问题，这也是碳酸饮料瓶吹塑生产中最容易出现的质量缺陷点——碳酸饮料灌装后内部带有0.4-0.6MPa的二氧化碳压力，如果瓶底冷却不均存在内应力，存放过程中很容易出现瓶底开裂漏液的问题。

　　另外，模具的侧边开有安装传感器的螺纹孔，可以加装合模到位检测开关，与吹瓶机的控制系统联动，只有当两个半模完全合模到位、锁模力达到设定值时，才会触发吹气动作，避免合模不到位导致的高压气体喷溅、原料浪费等安全问题。模具顶部的法兰面上还开有定位止口，与设备上的吹气杆安装座精准对位，保证吹气杆每次伸入瓶坯的深度一致，不会出现吹气杆撞坏瓶口的问题。
