Provolt CFP-150工业流转器外观结构设计

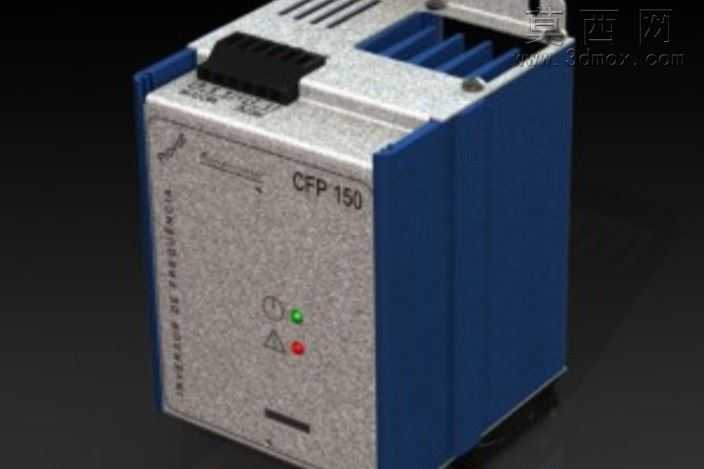

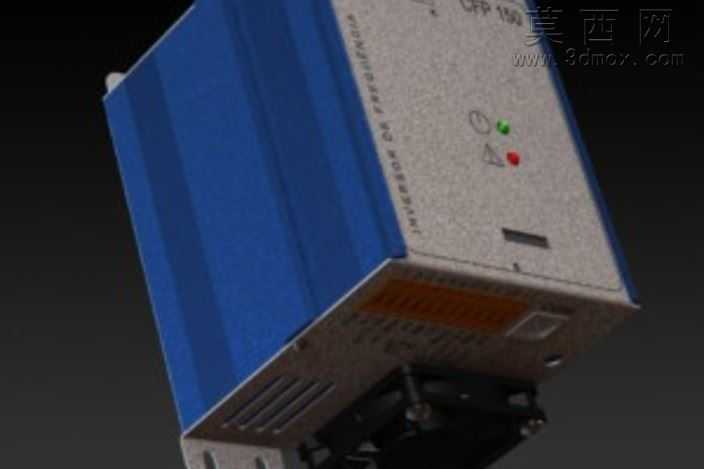

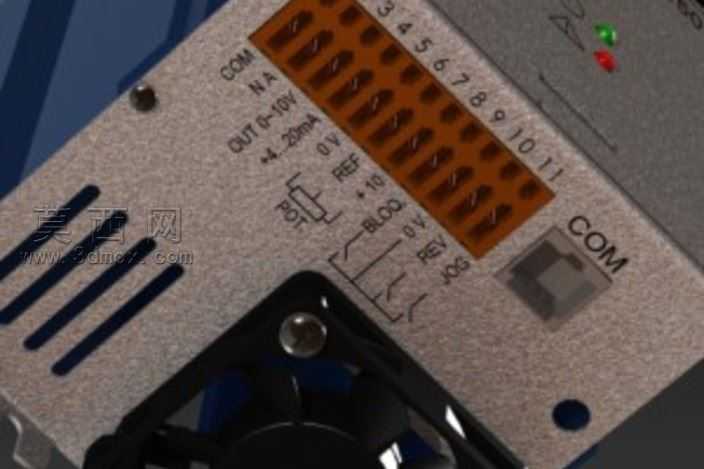

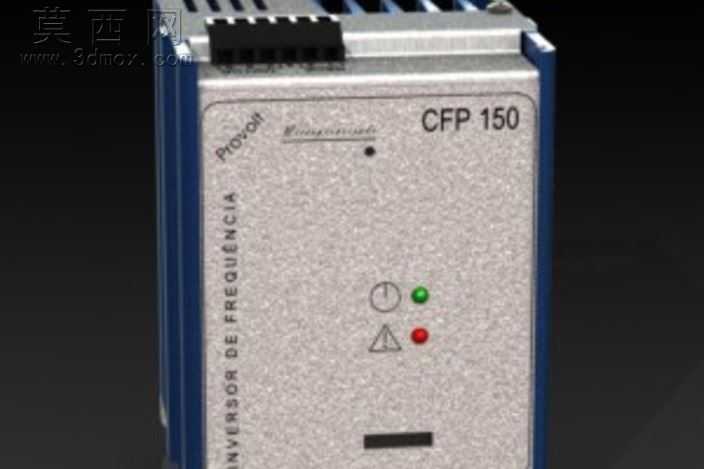

本模型为Provolt CFP-150工业流转器的三维数字化设计成果，建模阶段以实物外观尺寸为基准，采用自顶向下的设计思路完成整体结构搭建。首先通过基准面定位确定设备的长宽高比例，主体外壳采用拉伸凸台命令生成基础轮廓，针对外壳侧边的蓝色包边结构，通过分割线命令划分曲面区域后，分别赋予不同材质属性实现双色外观效果。正面面板的细节处理上，先绘制品牌标识、型号文字的草图轮廓，通过包覆命令实现凹刻文字效果，还原实物表面的印刷标识质感；状态指示灯部分采用圆形凸台搭配半透明材质，分别设置绿色运行灯、红色故障灯的材质光学参数，模拟真实灯具的透光效果，下方的警示标识通过贴图方式附着在面板对应位置，保证标识的清晰度与位置精度。顶部的接线端子区域，通过阵列命令快速生成等距排列的端子结构，每个端子的卡扣、接线槽细节都通过拉伸切除命令完成精细化建模，还原工业设备接线端的结构特征。外壳表面的磨砂金属质感通过材质编辑器调整粗糙度、金属度参数实现，搭配细微的凹凸纹理贴图模拟金属壳体的加工质感，侧边的散热槽结构通过线性阵列的切除特征生成，保证散热结构的间距均匀、形态规整。渲染阶段采用工作室光照环境，通过多盏面光源调整光照角度，突出设备正面的面板细节与侧面的金属质感，阴影参数调整为软阴影模式，避免生硬阴影破坏整体展示效果。整体设计严格遵循实物的结构比例与外观细节，既还原了工业流转器的功能结构特征，也通过精细化的材质与渲染处理，呈现出工业电气设备的专业质感，可用于产品展示、电气柜布局模拟、工业场景搭建等相关应用场景。
