带长操作杠杆的微动开关三维结构设计

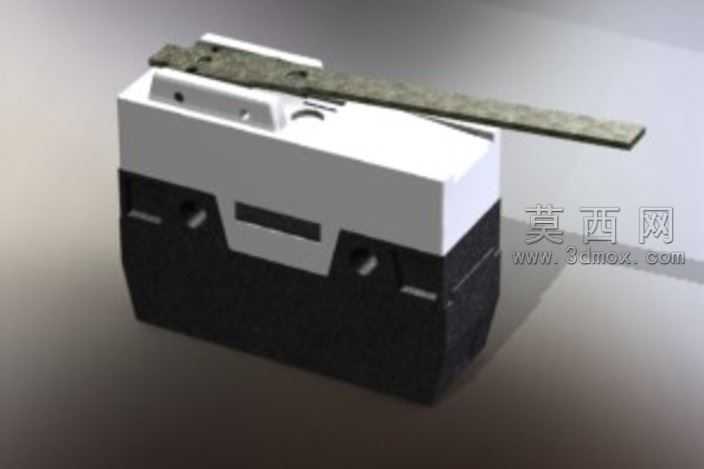

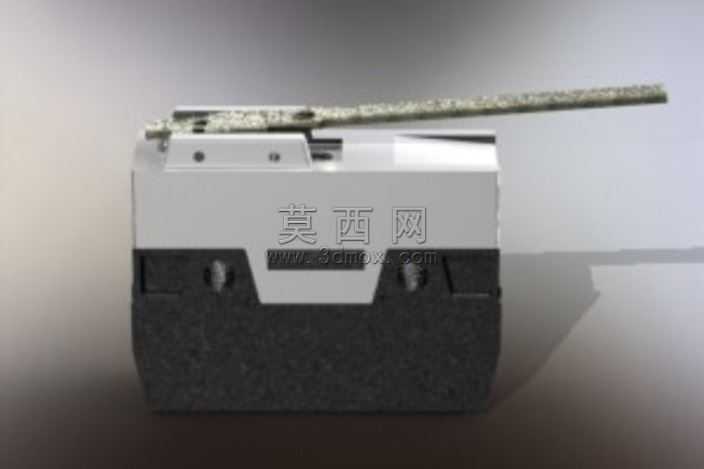

本作品为带长操作杠杆的微动式开关三维建模成果，建模过程依托三维参数化设计思路完成，首先对开关的整体功能逻辑进行拆解：该开关为汲水场景配套的触发式控制元件，核心功能是通过长杠杆的按压位移触发内部触点通断，因此建模阶段优先确定整体装配尺寸基准，以开关主体的安装孔位为定位原点，依次拆分上下壳体、触发杠杆、内部触点支撑结构等独立零件。建模时针对不同零件的结构特征选用适配的建模命令：上下壳体采用实体拉伸结合切除命令完成主体轮廓，针对壳体表面的定位凹槽、安装孔位做精准的尺寸约束，还原壳体的卡扣装配结构，保证上下壳体的配合间隙符合实际装配公差要求；长操作杠杆采用薄壁拉伸命令构建，还原杠杆平直段的长条形态与端部的安装定位孔，建模时保留杠杆与壳体触发端的铰接间隙，模拟杠杆可绕铰接点摆动的活动特性。材质与渲染阶段，针对不同零件的实际材质做对应参数调整：开关下半部分壳体为黑色阻燃工程塑料，赋予哑光磨砂塑料材质，调整粗糙度参数还原塑料表面的细微颗粒质感；上半部分壳体为浅色耐高温工程塑料，赋予半哑光浅灰白塑料材质，与下半部分壳体形成清晰的材质区分；长操作杠杆为金属冲压件，赋予带细微纹理的金属材质，调整金属度与反射参数，还原金属杠杆表面的冲压纹理与弱反光特性；渲染时采用柔和的侧上方打光方案，添加软阴影效果，清晰呈现开关的立体轮廓与各部分的结构分界，同时突出杠杆的延伸形态与壳体的装配关系。结构设计上还原了微动开关的典型触发逻辑：长杠杆延伸出壳体外部，可接受外部按压或位移触发，杠杆受力后绕铰接点下压，触发壳体内部的弹片触点完成电路通断，壳体侧面预留的安装孔位可满足开关在设备内的螺丝固定需求，整体建模严格遵循实际微动开关的尺寸比例，各零件间的装配关系清晰，无结构干涉问题，可用于电器结构演示、配件选型参考等场景。
