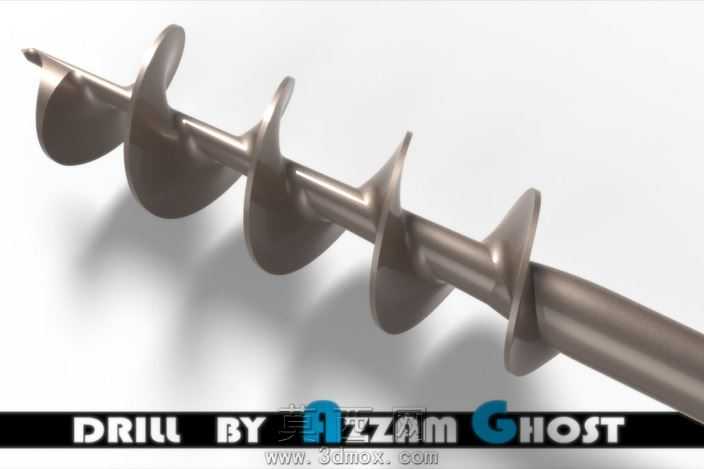

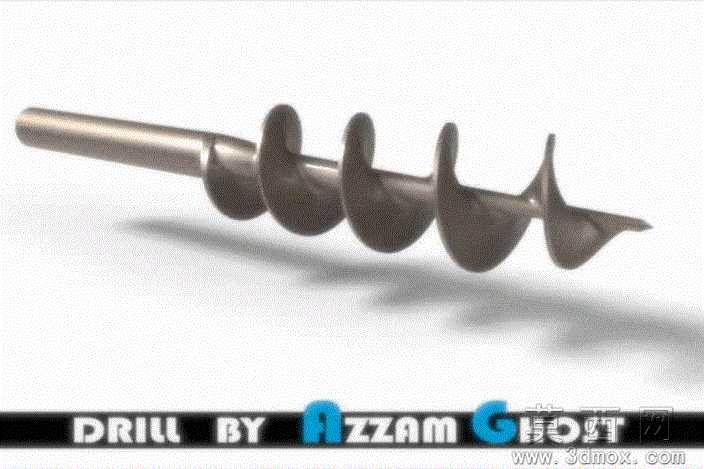

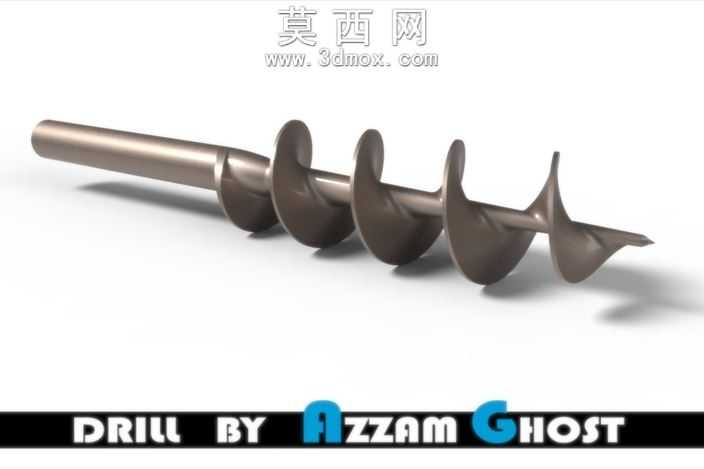

螺旋排屑钻具结构三维设计作品

本作品为螺旋排屑结构钻具的三维设计成果，建模阶段采用参数化特征构建逻辑，首先以回转体命令生成钻具的中心杆基体，依据钻具的长径比参数设定杆身直径与整体长度，保证杆体的同轴度公差符合机械加工刀具的设计规范。螺旋排屑槽的构建是本次建模的核心环节，通过螺旋线扫描命令生成连续的螺旋叶片结构，精准控制螺旋升角、叶片厚度与导程参数，让螺旋曲面的曲率过渡平滑无突变，既保证排屑过程中切屑可以沿螺旋槽顺畅导出，避免切屑堆积在切削区域造成刀具崩损，也让叶片结构的受力分布更加均匀，提升钻具工作时的结构稳定性。建模过程中对钻具的切削端头做了细节优化，通过放样命令构建端头的切削刃轮廓，设定合理的刃口角度与后角参数，保证刃口具备足够的切削锋利度与结构强度，同时在刃口与杆身的衔接位置做了圆角过渡处理，减少应力集中现象，延长刀具的使用寿命。材质与渲染阶段，为模型赋予了硬质合金材质属性，调整金属材质的粗糙度、反射率与环境光遮蔽参数，还原出合金刀具特有的哑光金属质感，同时添加了柔和的环境光照与定向补光，让螺旋结构的曲面层次、刃口的细节轮廓都能清晰呈现，渲染输出的效果图可以直观展示钻具的整体结构与设计细节。设计过程中充分考虑了钻具的实际加工工况，对螺旋叶片的根部做了加厚处理，提升结构的抗扭强度，避免钻具在高速切削、大进给量工况下出现叶片断裂的问题，同时优化了螺旋槽的截面形状，让切屑在导出过程中不会出现卡滞，适配不同材质工件的钻削加工需求，整体结构设计兼顾了切削性能、排屑效率与结构耐用性，可作为机械加工刀具设计、钻削工艺优化的参考三维模型。
