卧式螺旋输送磨床工作机构设计

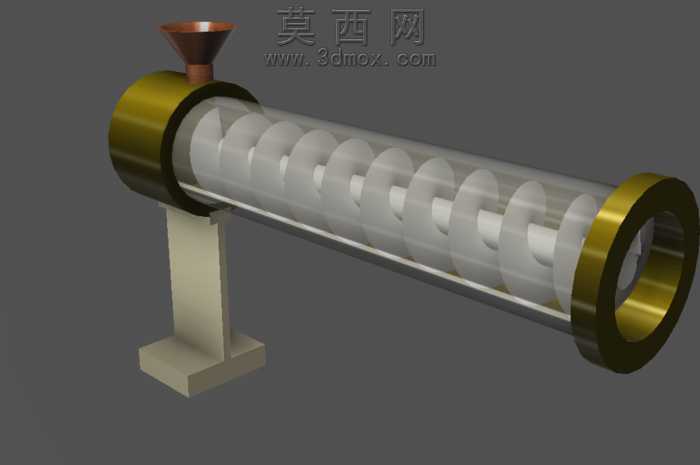

本模型为卧式螺旋输送类磨床的核心工作机构，采用三维建模软件完成全参数化设计，整体结构采用卧式横置布局，核心工作段为透明可视化筒体设计，方便直观观察内部物料输送与磨削作业的运行状态。建模过程中首先完成整体支撑结构的搭建，采用一体式T型支座作为承载基础，支座底部为方形安装底座，上部为竖直支撑柱，保证整体机构运行时的稳定性，建模时对支座的承重接触面做了平整化处理，预留了安装固定的孔位特征。筒体两端采用金属质感的端盖结构做密封与定位，端盖与筒体之间采用同轴配合设计，保证内部螺旋轴的转动同轴度，端盖外侧做了倒角工艺处理，避免锐边结构的安全隐患。筒体内部为连续螺旋叶片结构，螺旋叶片与中心传动轴做一体化建模，叶片的螺距参数经过优化设计，既可以保证物料的平稳输送，又能配合磨削作业实现物料的均匀翻动，进料端设置了漏斗形进料口，进料口与筒体内部连通，方便待加工物料的导入。渲染阶段对不同部件做了差异化材质赋予，两端端盖与进料口采用黄铜金属材质，调整了金属粗糙度与反射参数，呈现出金属加工件的质感；筒体采用高透明亚克力材质，设置了合适的透明度与折射参数，清晰展现内部螺旋结构的形态；螺旋叶片与中心轴采用哑光灰白色工程塑料材质，与金属端盖形成视觉区分；支撑支座采用浅灰色金属烤漆材质，还原工业设备的真实外观效果。设计过程中重点考量了机构的运行合理性，螺旋轴的转动轴线与筒体轴线完全重合，避免运行时出现叶片剐蹭筒壁的问题，进料口的倾斜角度经过调整，保证物料可以依靠重力顺利进入筒体内部，整体结构紧凑，可直观展现螺旋输送式磨床的工作原理，适合作为磨床结构教学、原理演示的数字化模型使用，各部件之间的装配关系清晰，可进一步拆分用于工程图纸的导出与实际加工的参考。
