航空用轻量化仿生大象支架结构设计

　　该仿生支架的设计初衷，是解决航空机载设备安装场景下，承重支架同时满足高刚性、低自重、小安装边界的矛盾需求，这类支架多用于机载传感模块、小型机载功能组件的悬臂式安装工位，需要在有限的机身蒙皮内侧安装空间内，为挂载部件提供稳定的支撑，同时避免自身重量过大带来的整机载荷冗余。从实际使用场景来看，这类悬臂支架的受力工况并不均匀，固定端需要贴合机身安装基面承受全方向的振动载荷，悬臂末端的铰接孔需要对接挂载部件的转轴，持续承受挂载件的重力与飞行过程中的交变冲击，传统的等截面直角支架在这类工况下很容易在转角位置出现应力集中，长期受振动影响会萌生疲劳裂纹，因此设计时借鉴了大象腿部骨骼的力学承载逻辑，将支撑臂的轮廓做了连续的变曲率过渡，

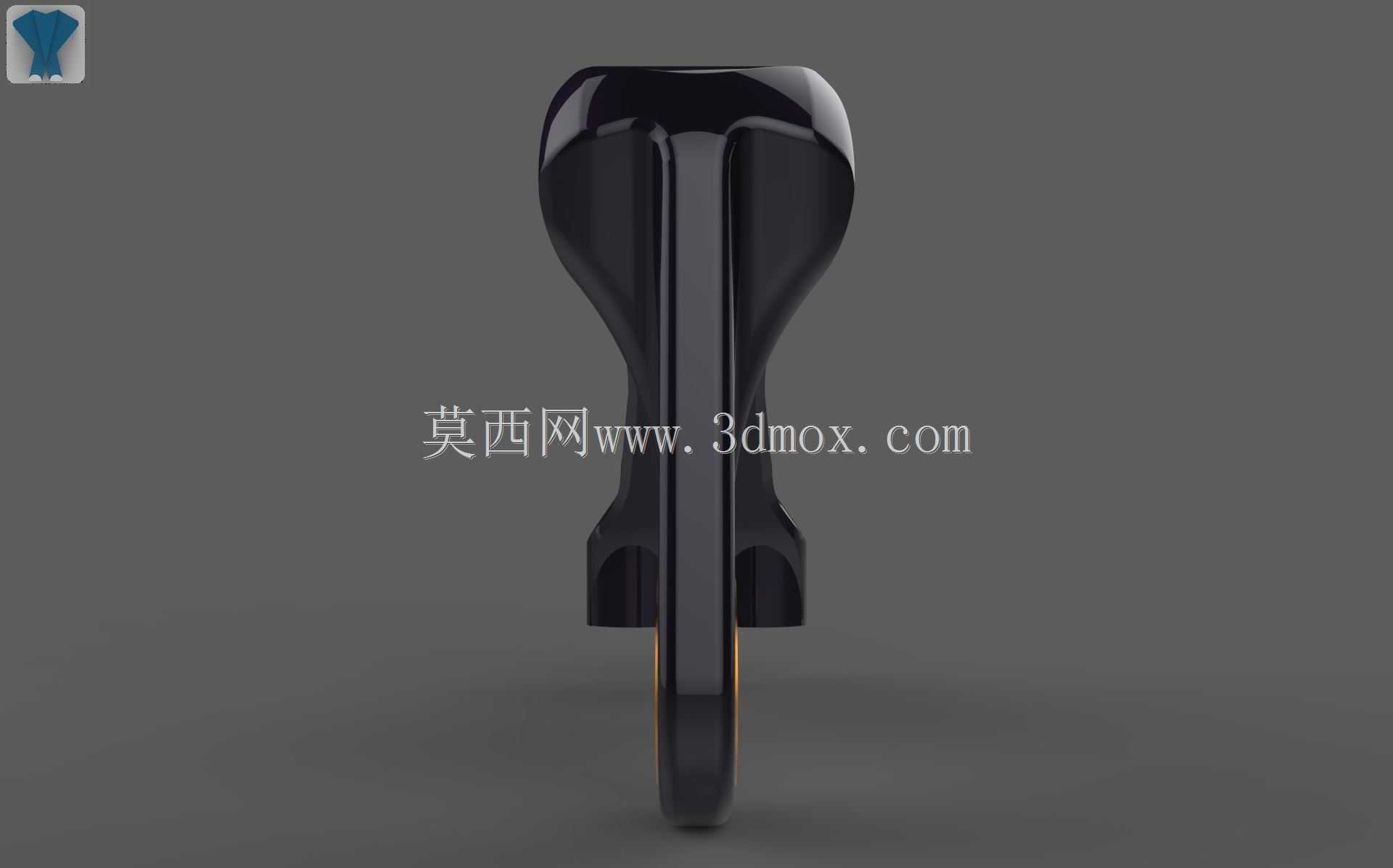

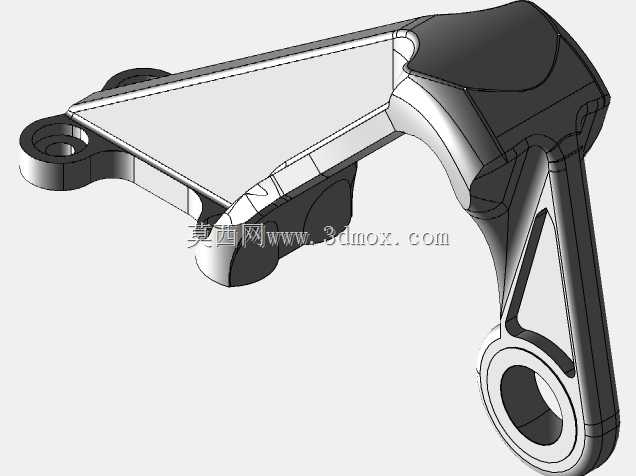

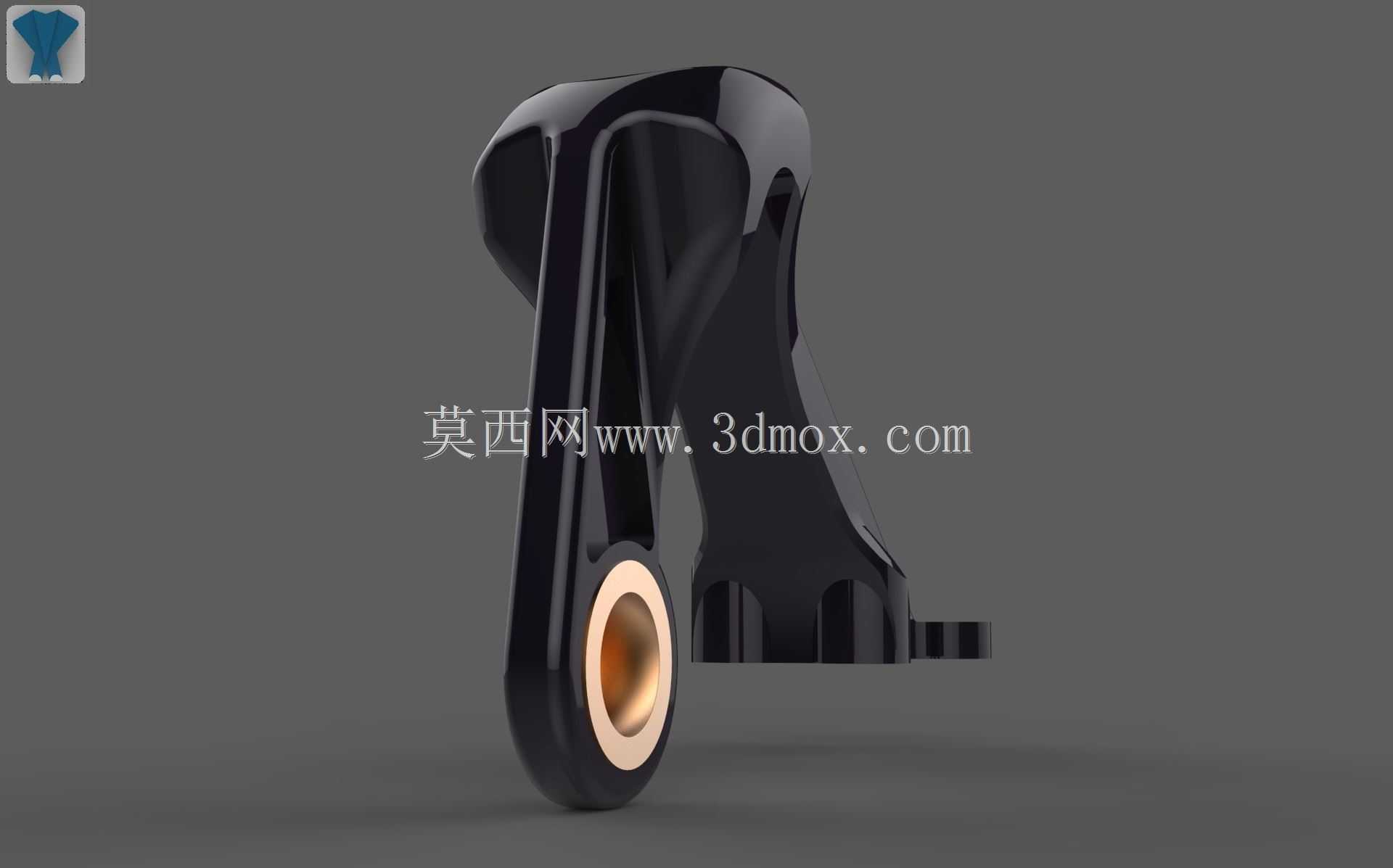

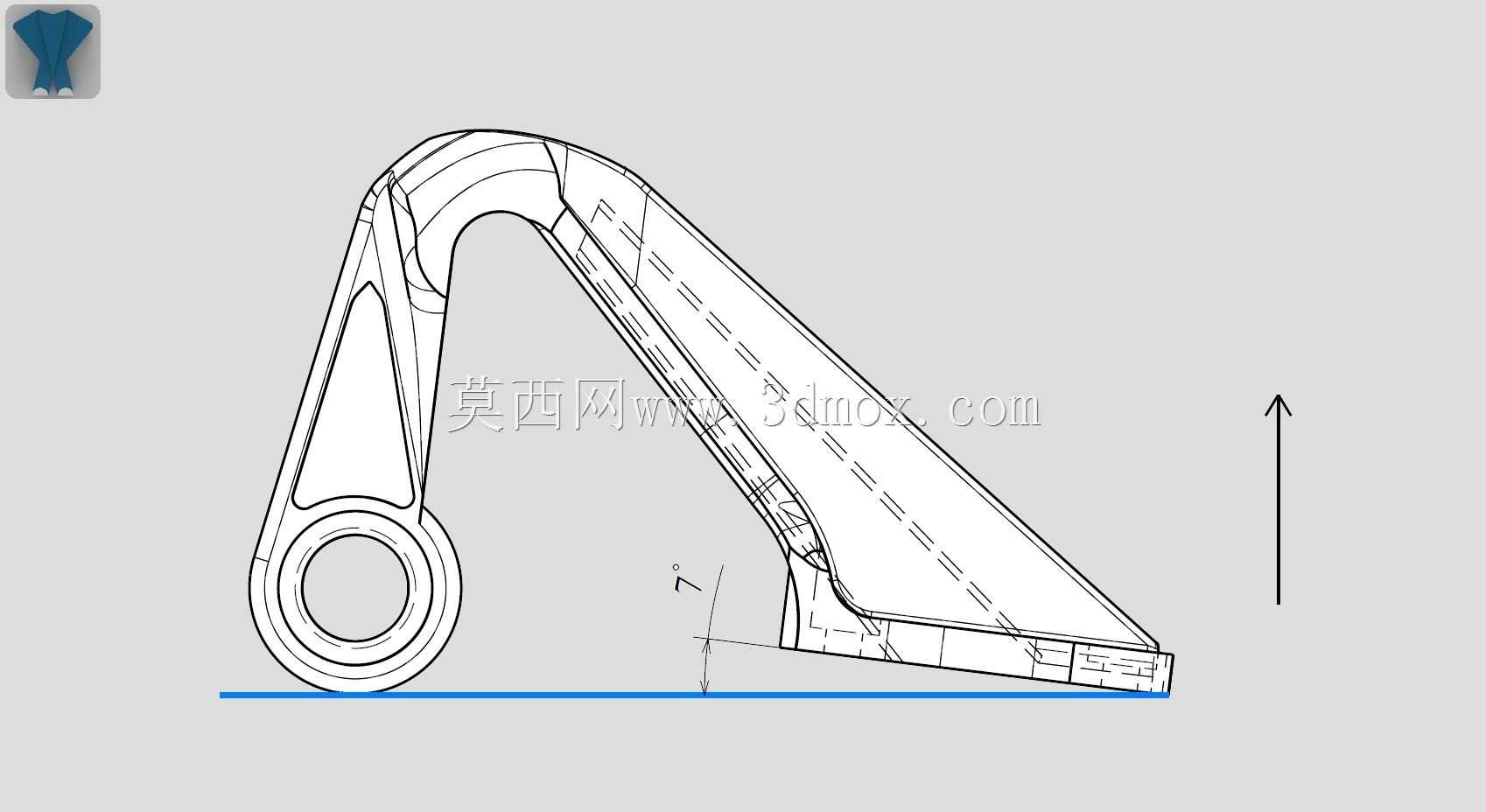

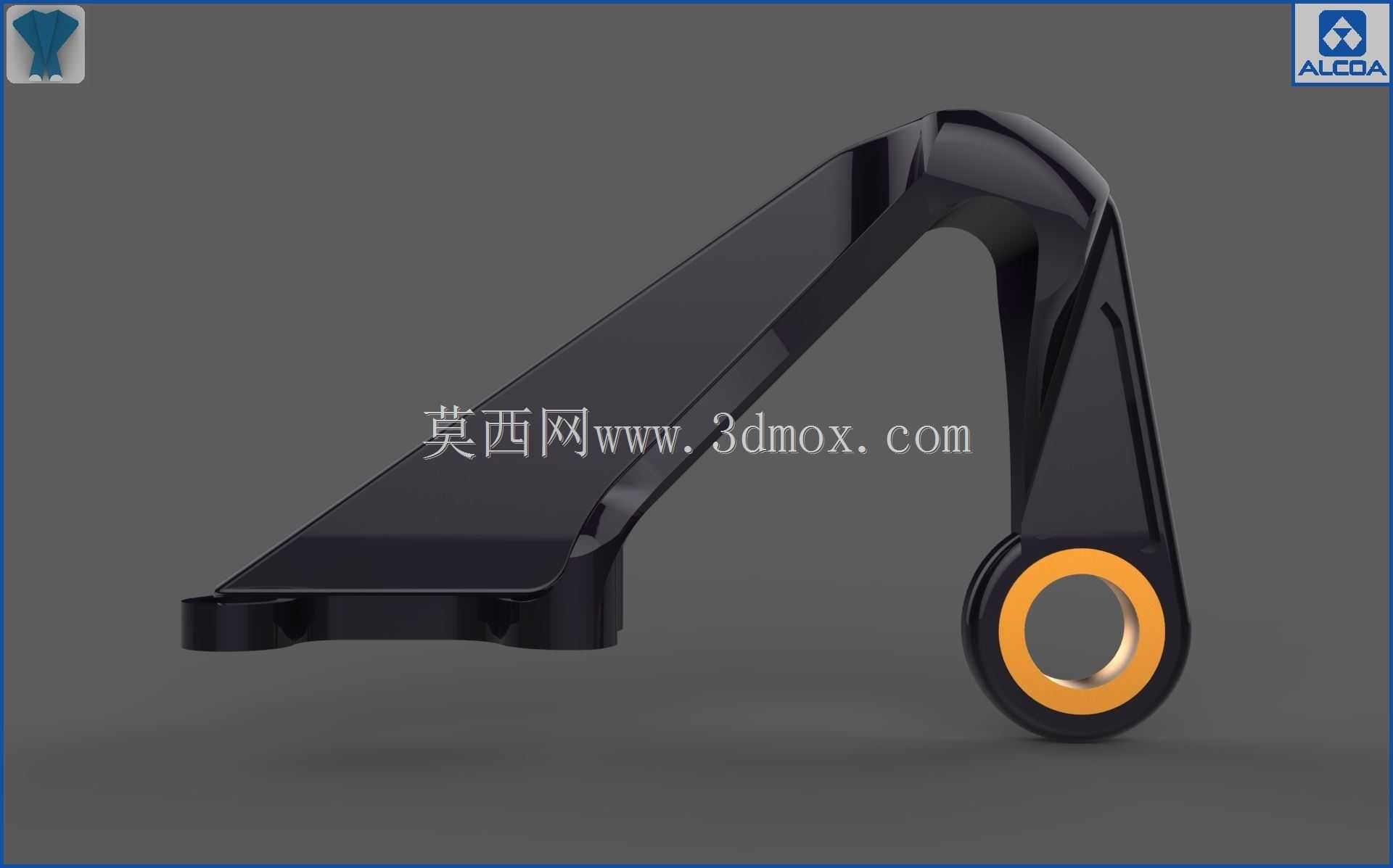

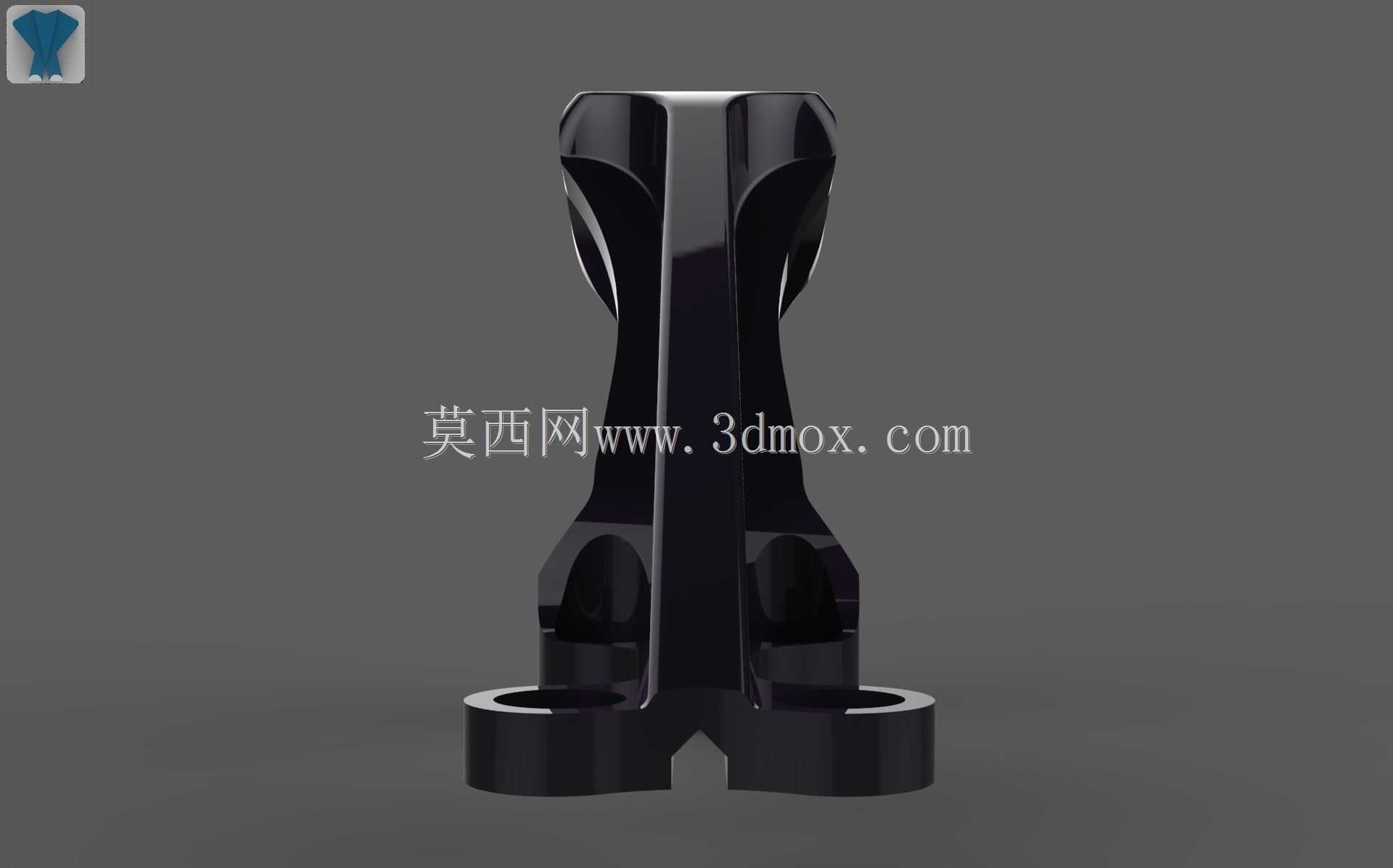

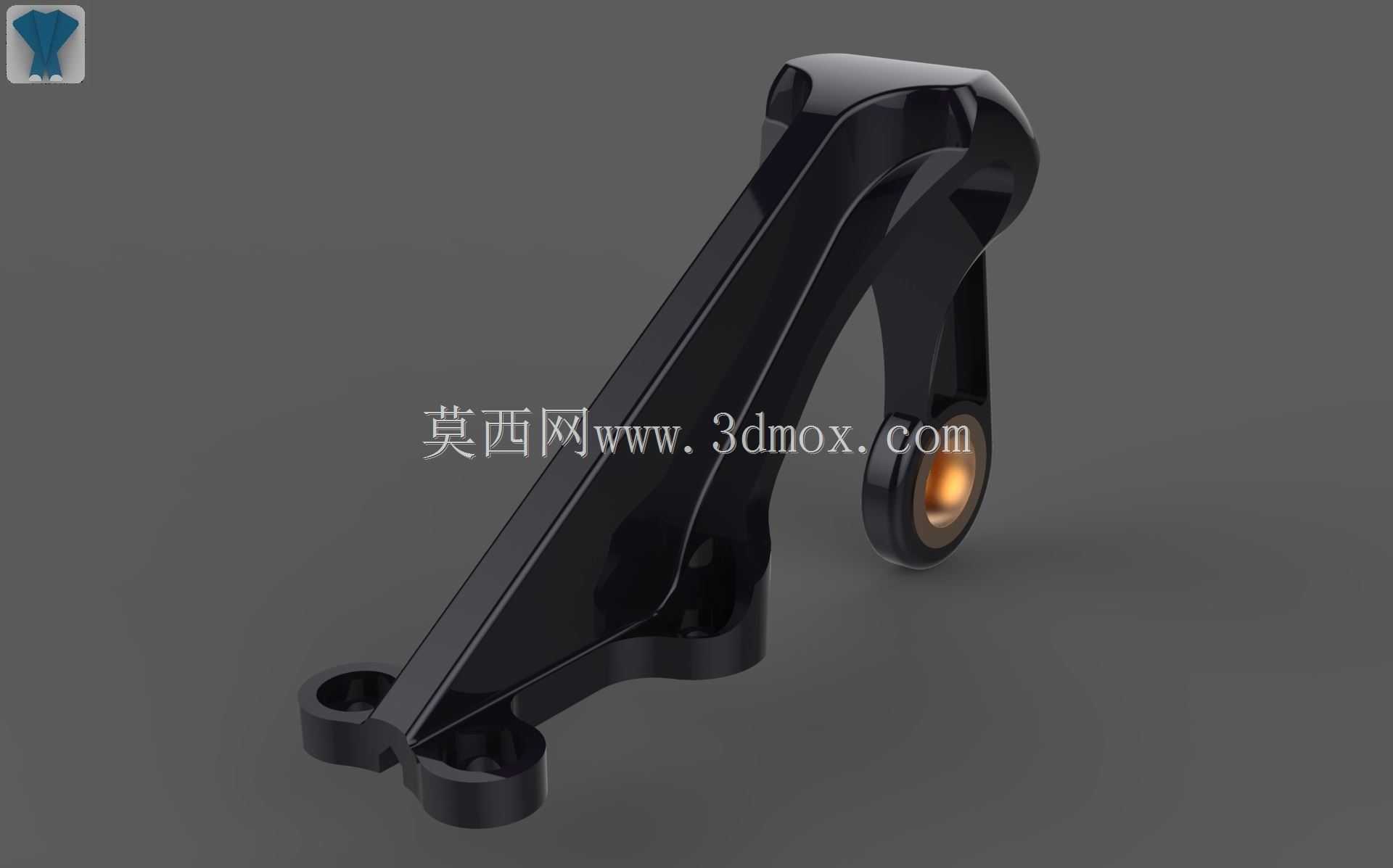

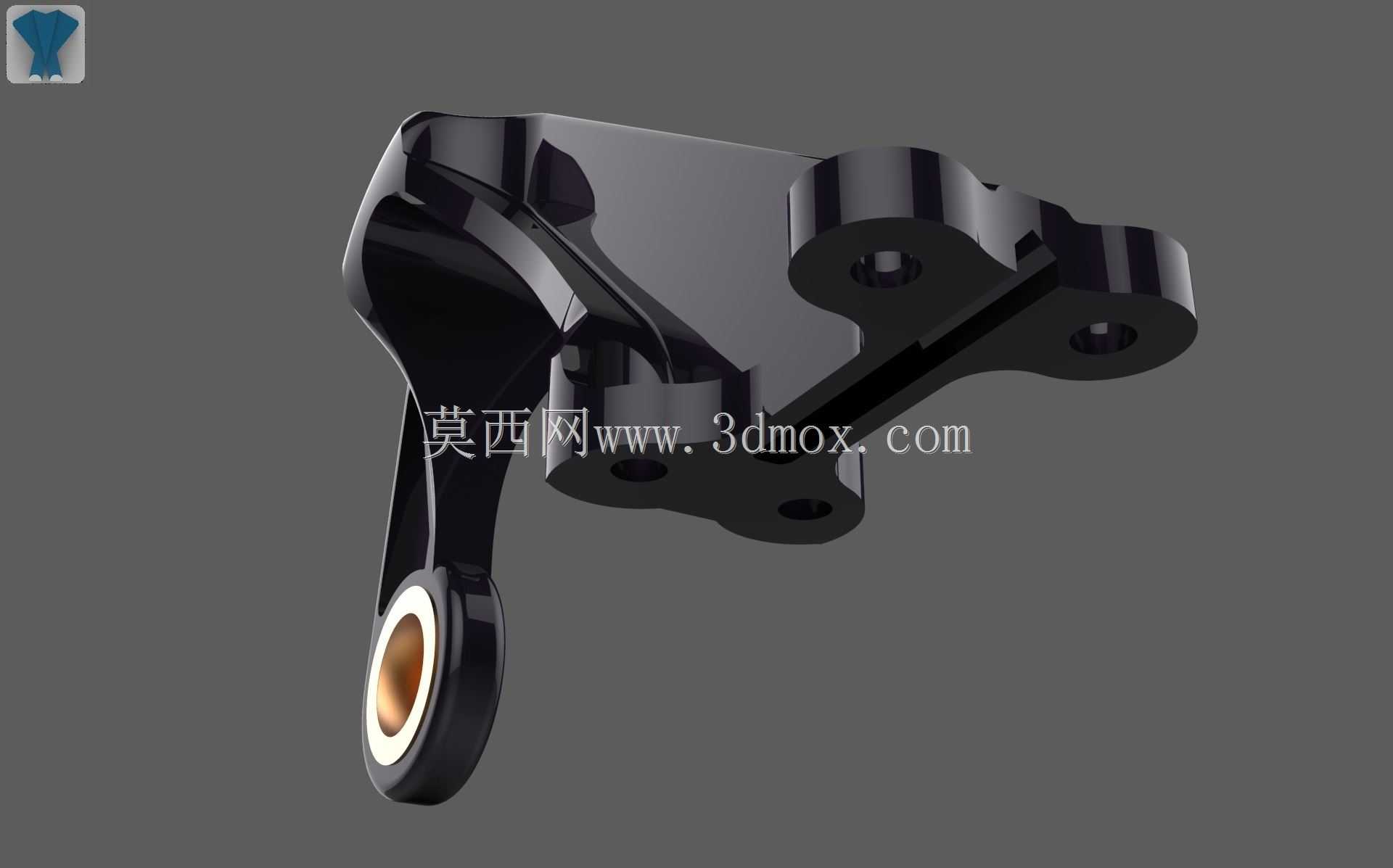

　　没有生硬的直角转折，让应力可以沿着支撑臂的曲面连续传递，不会在局部形成应力峰值。在结构布局上，支架的固定端采用了平直的宽面安装基面，基面预留了对应的安装孔位，可以直接通过紧固件贴合在设备的安装基准面上，安装面的平面度公差控制在合理区间，保证安装后不会出现附加的装配应力；支撑臂从固定端向末端铰接位置延伸的过程中，截面尺寸按照受力弯矩的分布规律做渐变设计，靠近固定端的位置截面高度更大，承载能力更强，越靠近末端铰接点，截面尺寸逐步收窄，在保证刚性的前提下尽可能去除非承载区域的材料，实现自重的有效控制。末端的铰接位置采用了同轴的环形凸台结构，凸台内孔可以适配配套的衬套，减少铰接转动过程中的支架本体磨损，

　　凸台外侧的环形台阶可以对衬套起到轴向限位作用，避免衬套在长期振动过程中出现轴向窜动；铰接孔的轴线与固定安装面的相对位置精度经过严格校核，保证挂载部件安装后，其工作位置不会出现偏移，满足传感类部件对安装位置精度的要求。从外形的安装边界来看，整个支架的外轮廓没有超出安装工位的空间限制，支撑臂的侧面做了内凹的减重槽设计，减重槽的走向与主应力传递方向保持一致，不会因为开槽破坏结构的整体刚性，同时还能进一步降低结构自重；支架的所有外边缘都做了圆角过渡处理，避免锐边在装配过程中划伤操作人员或者损坏相邻的机载线缆，也能减少边缘位置的应力集中问题。在实际选型适配时，这类支架可以根据挂载部件的实际重量调整对应位置的壁厚，不需要改变整体的仿生轮廓外形，

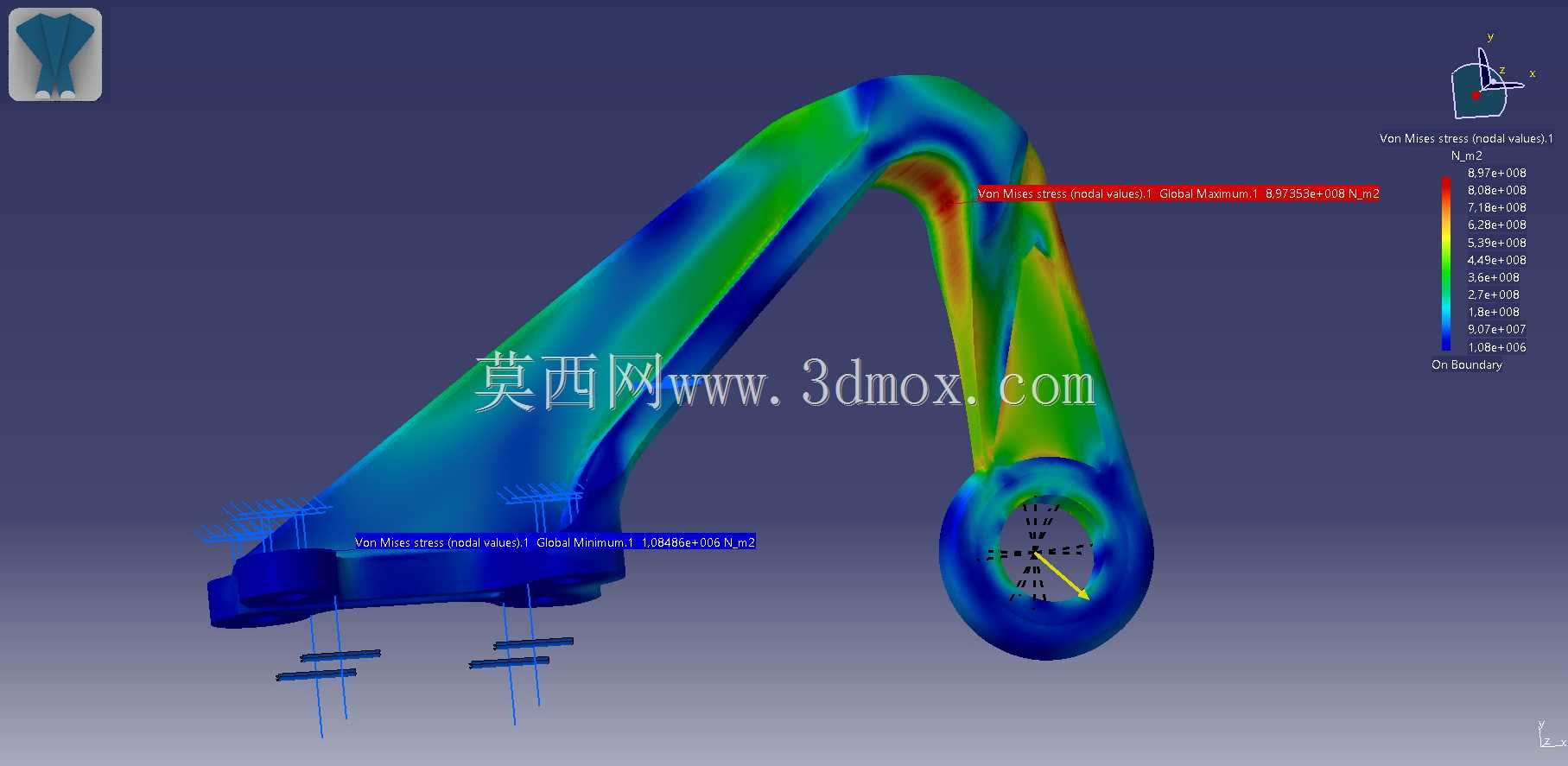

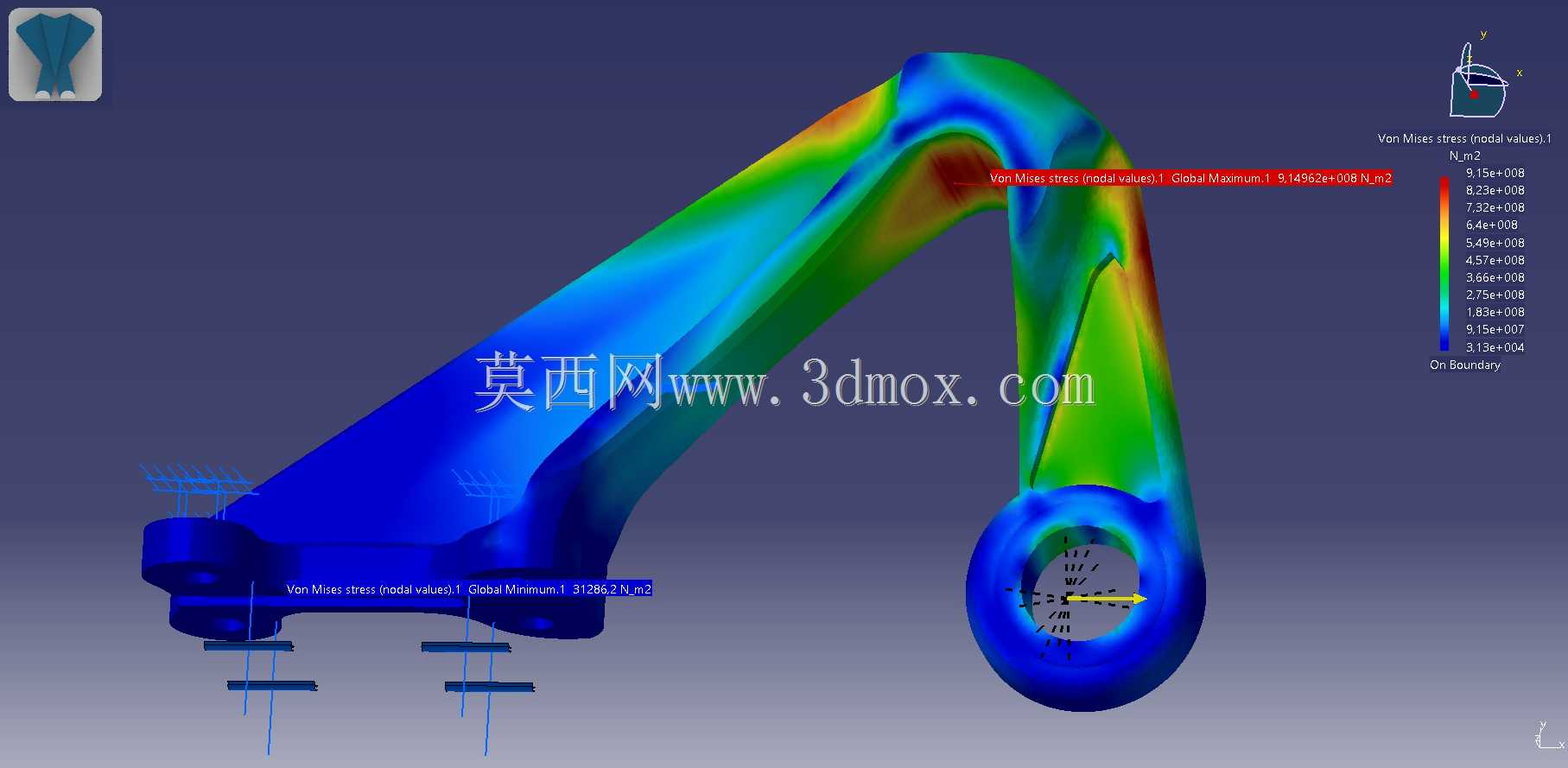

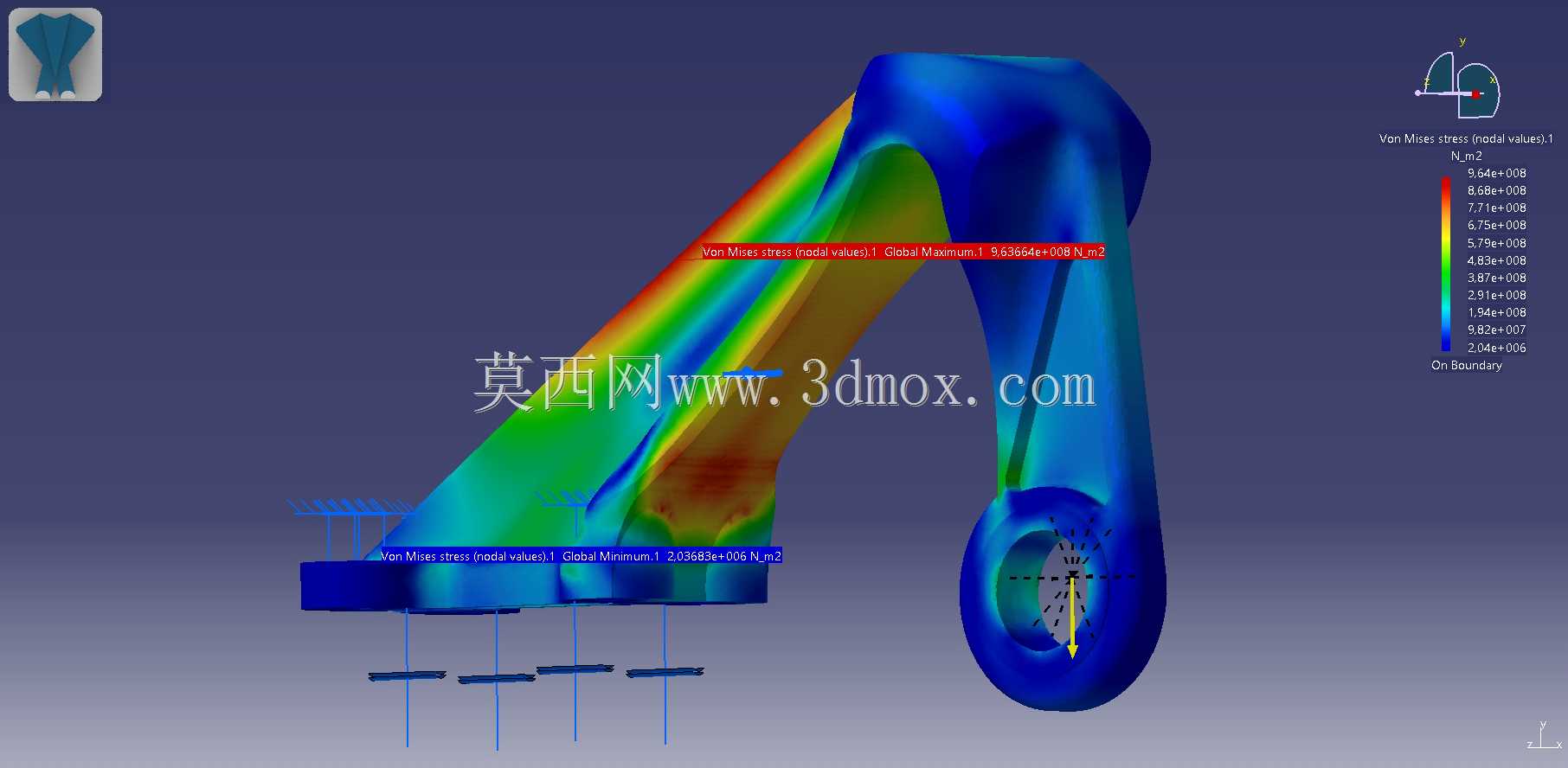

　　就能适配不同载荷等级的安装需求；支架的铰接端可以根据对接部件的转轴尺寸调整内孔直径，固定端的安装孔位也可以根据实际安装基面的孔位布局做对应调整，整体结构的拓展性较强，除了航空机载场景外，也可以适配自动化设备上的悬臂式传感器安装、轻型机械手末端的辅助支撑等类似工况，在这些场景下，支架的仿生变曲率结构同样可以发挥应力传递顺畅、抗疲劳性能好、自重轻的优势。设计过程中对结构的受力路径做了反复优化，确保从固定端到铰接端的每一处材料都能参与承载，没有多余的冗余结构，相比传统的等截面直角支架，在相同承载能力的前提下，自重可以降低近三成，同时抗振动疲劳的寿命有明显提升，能够适应高频振动的复杂工作环境，不会因为长期受交变载荷出现结构变形或者断裂问题；支架表面的轮廓过渡流畅，没有难以加工的死角，无论是采用机加工还是增材制造的方式都可以顺利生产，生产工艺适配性较强，不需要设计复杂的工装夹具就能完成加工，能够有效控制生产制造成本。
