轻量化四孔安装式传感连接支架结构

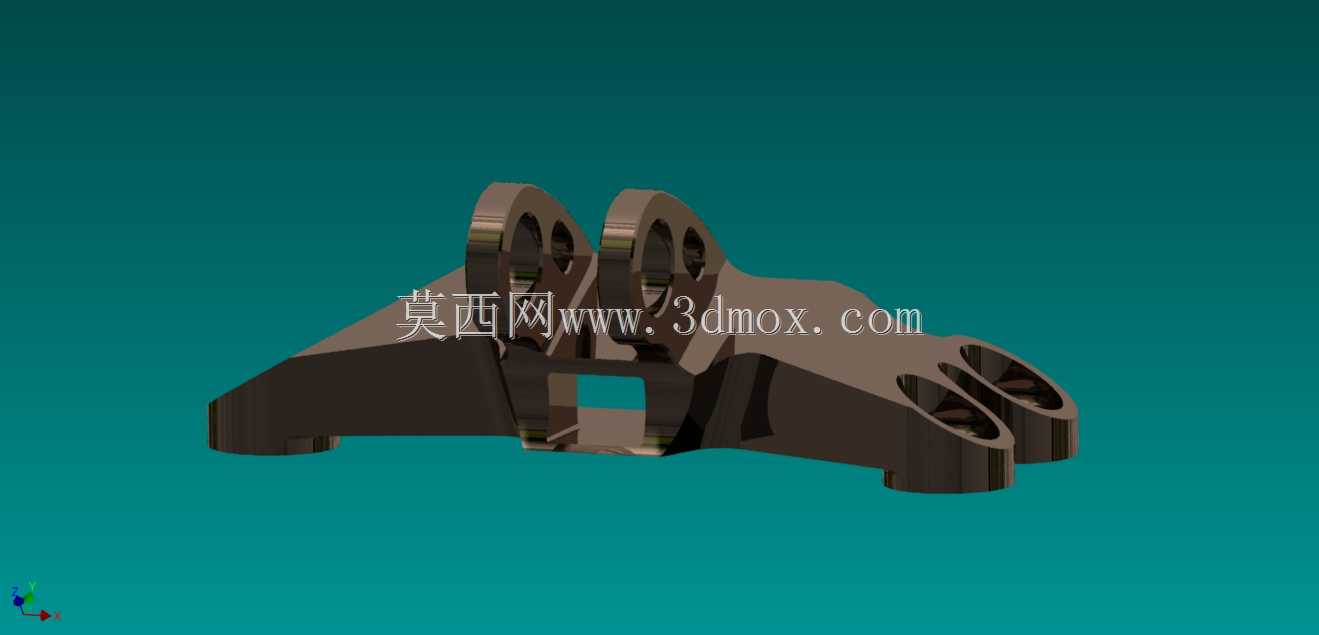

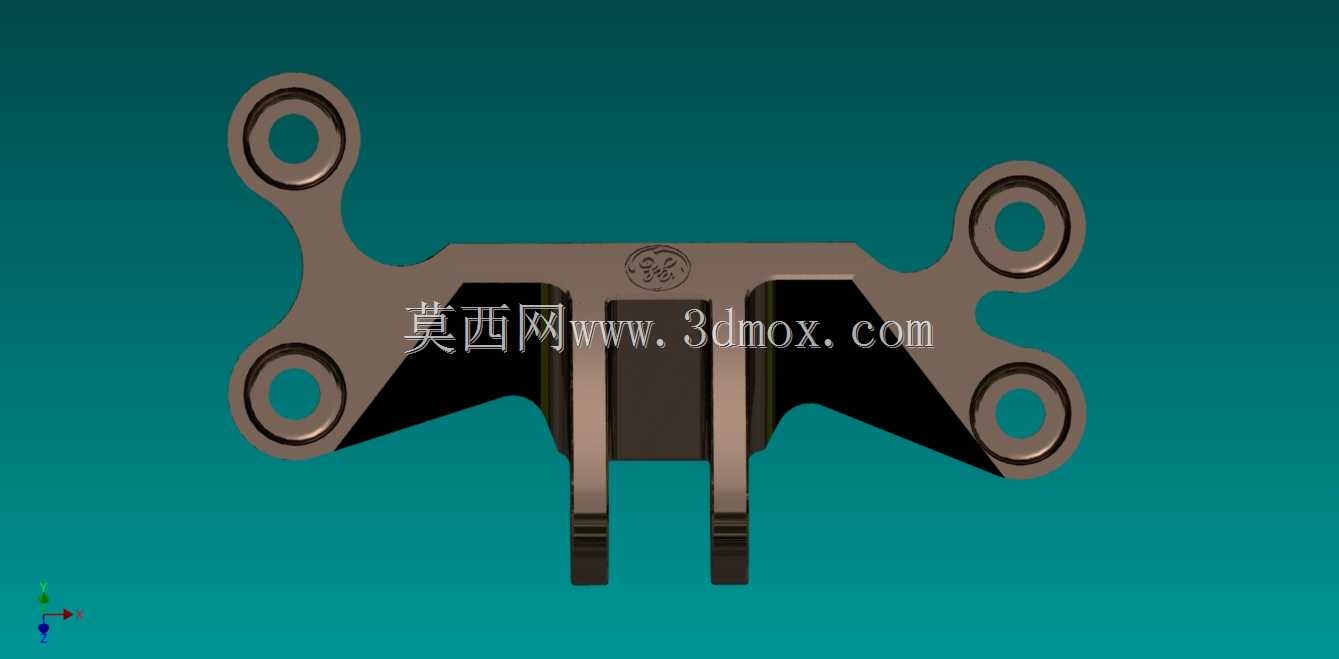

　　这类带四个安装孔的异形支架，核心服务于工业传感部件的原位固定场景，常见于自动化产线的位置检测单元、设备运行状态监测点位、机电系统信号采集模块的安装配套，用来在设备机架、传动部件旁侧、壳体安装面之间建立稳定的连接载体，避免传感模块直接固定在设备本体上出现的振动松脱、定位偏移问题，同时通过结构本身的构型设计，留出足够的走线空间与周边部件的避让间隙。从结构构型来看，四个带沉台的安装孔分布在支架四个延伸臂的端部，孔位的中心距经过匹配常规工业安装面的螺孔间距设计，安装时可以直接采用标准螺栓穿入固定，不需要额外加工转接板，沉台结构能够让螺栓头部完全埋入支架表面，不会突出平面干涉周边运动部件，也能避免螺栓长期外露出现锈蚀卡滞。支架中部的承托区域做了对称的内凹构型，两侧的翼状结构向下延伸出两个平行的插接臂，用来和传感模块上的对应卡槽配合，安装时只需要将传感模块顺着插接臂推入就能完成预定位，后续再通过侧面的紧定螺钉完成锁固，相比传统的平板支架需要多颗螺丝固定传感模块的方式，这种插接预定位的设计能减少现场安装的操作步骤，也能保证每次安装的传感模块位置一致性，避免人工安装偏差导致的信号采集误差。

　　在设计思路上，这款支架采用了拓扑优化的构型逻辑，在保证整体结构刚度满足安装要求的前提下，去除了非受力区域的多余材料，最终实现了结构质量的大幅降低，这种轻量化设计并不是单纯为了减重，更多是考虑到部分安装点位本身的承载能力有限，比如薄钣金设备壳体、塑料材质的设备外罩上，过重的安装支架会导致安装面变形，长期使用后出现支架倾斜的问题，同时轻量化的支架自身的固有频率更高，在设备运行产生振动的工况下，不容易和设备振动频率产生共振，能够减少振动传递到传感模块上的幅度，提升传感信号的稳定性。从安装边界来看，四个安装臂的延伸长度经过精准计算，安装后支架中部的承托区域会和安装面之间留出足够的间隙，这个间隙一方面可以容纳传感模块尾部的接线端子与引出线缆，避免线缆被压在支架和安装面之间出现绝缘层破损，另一方面也能形成一定的空气流通空间，帮助工作过程中会发热的传感模块散热，避免热量在支架和安装面之间积聚影响传感精度。支架的整体轮廓做了圆角过渡处理，没有尖锐的棱角，一方面是避免安装过程中划伤操作人员的手部或者损坏周边的线缆，另一方面也能减少应力集中的问题，在支架承受设备振动带来的交变载荷时，不会因为尖角处的应力集中出现结构开裂，提升长期使用的结构可靠性。

　　实际选型使用时，需要注意安装面的平面度要控制在合理范围内，如果安装面存在明显的凹凸变形，强行拧紧安装螺栓会导致支架本体产生扭曲变形，进而让中部的插接臂出现位置偏移，导致传感模块无法顺利插入，甚至会让安装后的传感模块出现受力不均的问题，影响内部敏感元件的测量精度。支架的插接臂尺寸和传感模块的卡槽尺寸采用小间隙配合，既保证插接过程顺畅，又不会因为间隙过大导致传感模块安装后出现晃动，在振动幅度较大的工况下使用时，可以在插接配合面涂抹少量的硅橡胶进行辅助固定，进一步提升连接的可靠性。另外四个安装孔的位置精度控制在较高的公差范围内，和标准安装板的螺孔对位偏差不超过0.1mm，现场安装时不需要反复调整孔位就能顺利穿入螺栓，能够大幅提升现场装配的效率，适合批量设备组装时的快速安装作业。
