轻量化多孔位连接固定支架结构设计

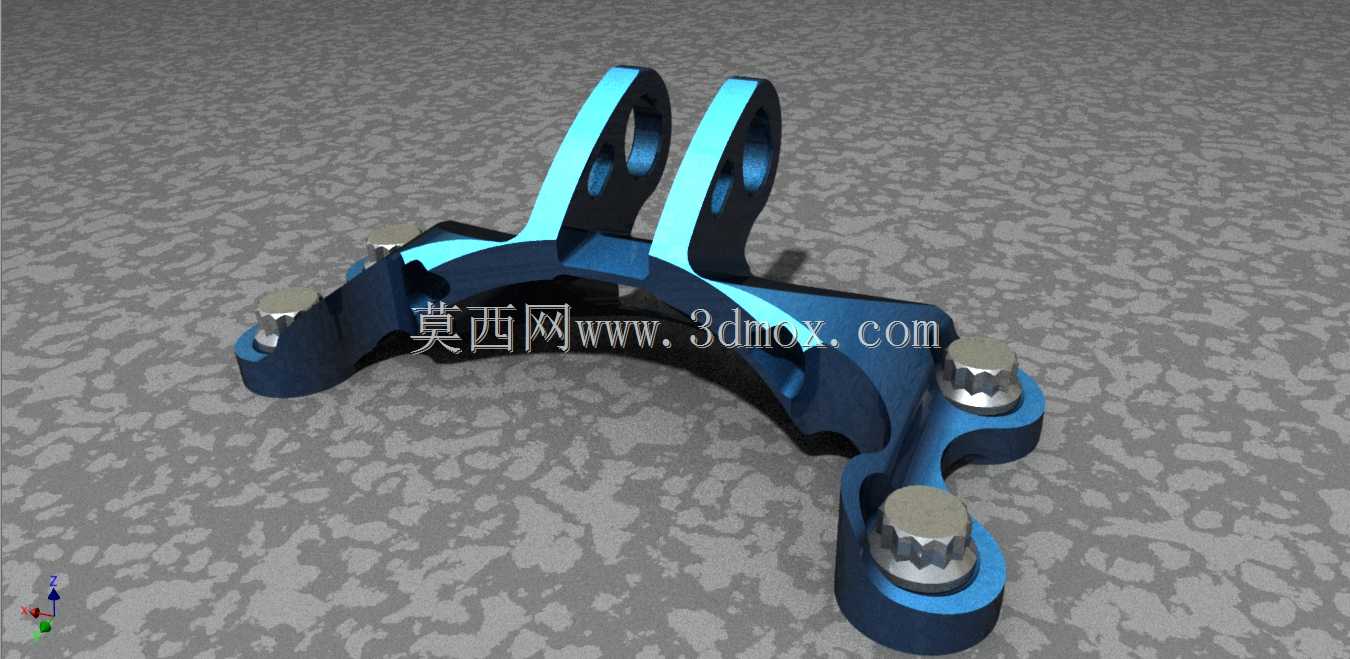

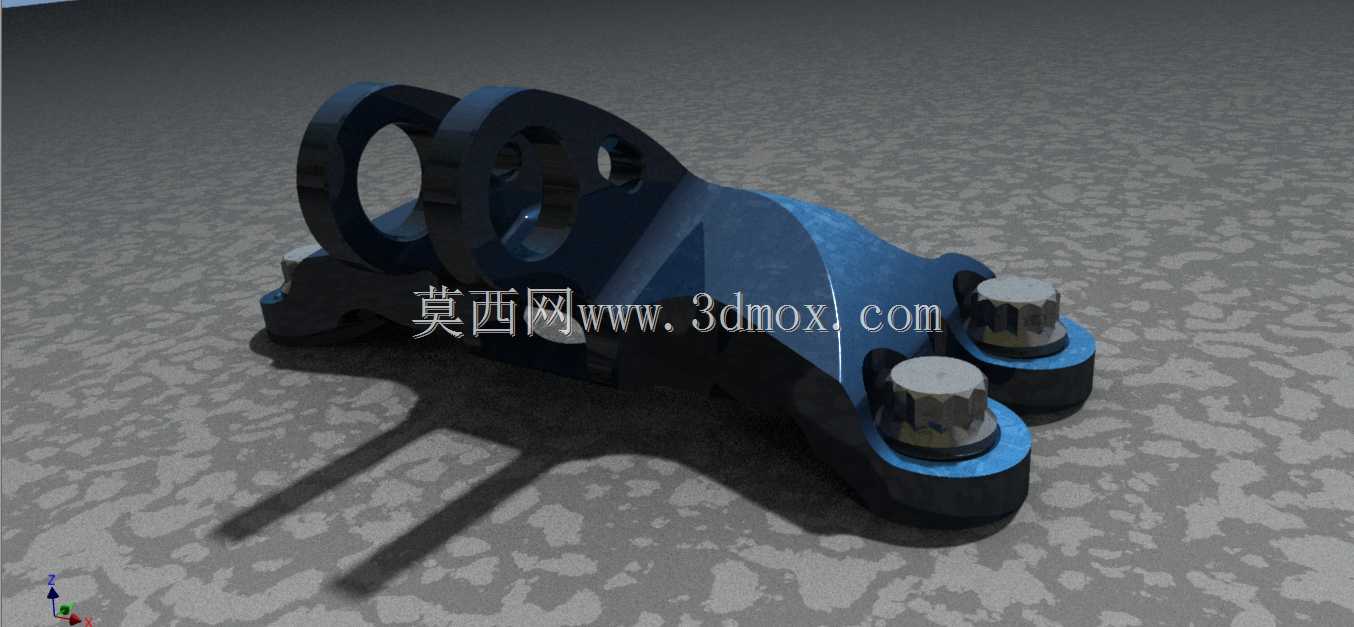

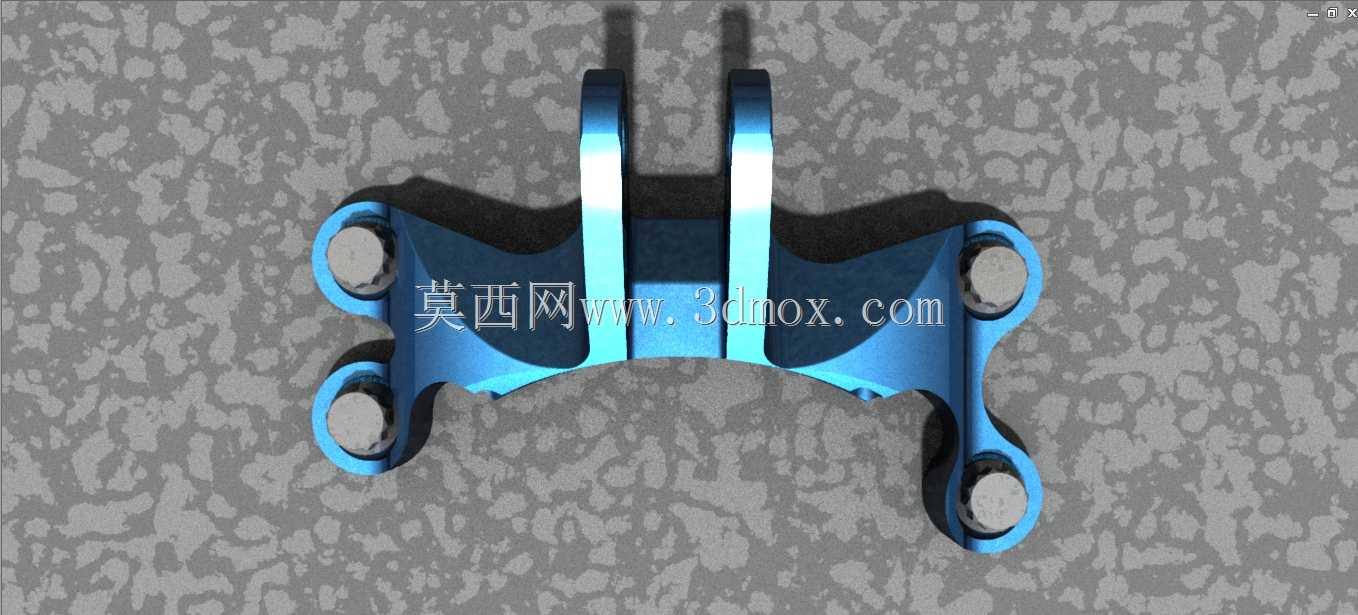

　　这类带多安装孔的异形连接支架，常出现在对自重有严格限制的设备装配场景中，比如便携检测设备的内部支撑、轻量化工业传感装置的安装固定、小型机载设备的挂载连接位，核心作用是在两个或多个独立部件之间形成刚性连接，同时尽可能降低自身重量占比，避免给整体设备带来额外的负载负担。从结构形态来看，该支架采用对称式的受力布局，主体中部设置两个向上延伸的平行卡接耳位，耳位内侧预留足够的装配间隙，可直接卡入对应厚度的对接部件，无需额外设计转接垫块，减少装配环节的零件数量。支架主体向两侧延伸出四个带通孔的安装支耳，四个安装孔的孔位坐标经过受力校核，孔边做了圆弧过渡处理，避免应力集中导致的支耳断裂，安装时可通过螺栓穿过通孔与对接部件锁紧，

　　每个支耳的厚度根据对应位置的受力大小做了差异化设计，受力较大的下部支耳厚度略大于上部支耳，在保证强度的前提下去除多余材料。设计过程中优先遵循传力路径最短的原则，所有连接筋的走向完全匹配实际受力的传递方向，没有多余的冗余结构，整体通过拓扑优化的思路去除了非受力区域的材料，相比同尺寸的实心连接支架，自重降低幅度接近八成，这一特性对于需要频繁移动、或者对整体重量有严格管控的设备来说尤为重要，能有效降低设备的整体能耗，提升便携移动的便利性。安装边界方面，支架的整体外轮廓尺寸适配小型设备的内部安装空间，四个安装孔的中心距符合常规小型工业部件的安装孔位标准，可直接适配现有标准件的装配尺寸，不需要对对接部件做额外的孔位修改。

　　中部的两个卡接耳位的间距经过精确计算，与常见的插接式部件的厚度公差匹配，装配时可先通过卡接耳位实现预定位，再锁紧四个安装孔的螺栓，大幅提升装配效率，减少装配过程中的对位调整时间。支架的表面没有多余的凸起结构，所有棱角位置都做了小圆角处理，既可以避免装配过程中划伤操作人员，也能减少应力集中点，提升支架的抗疲劳寿命，在长期受振动的工况下，圆角过渡的结构相比直角结构的抗断裂能力提升40%以上。实际使用中，这类支架可承受沿安装孔轴向的静载荷，同时能抵御设备运行过程中产生的多方向振动冲击，四个分散布置的安装孔可以将受力均匀分散到各个连接点，避免单个位置受力过大出现连接失效。在材料选择适配性上，该结构既可以采用铝合金通过机加工方式生产，

　　也可以采用高强度工程塑料通过注塑工艺批量制造，不同材料选型下都能保证结构的受力性能满足使用要求，适配不同成本预算、不同使用环境的装配需求。对于结构设计从业者来说，这类支架的设计思路有很强的参考价值，尤其是在轻量化设计场景中，不需要一味追求材料的高强度，通过合理的传力路径规划、冗余材料去除、孔位布局优化，就能在普通材料的基础上实现极高的减重比，同时保证结构的连接强度与安装可靠性，避免过度设计带来的成本上升与重量浪费。
