中等载荷矩形截面模具弹簧结构设计

　　在冲压模具、注塑模具等工装设备的合模、开模动作循环中，弹性复位元件的性能直接决定了模具动作的可靠性与生产节拍的稳定性，中等载荷矩形截面弹簧正是面向这类常规载荷工况开发的核心弹性部件。区别于普通圆截面弹簧，矩形截面的簧丝在相同安装空间内能够提供更大的承载能力与更平缓的刚度曲线，适配模具顶出、卸料、复位等多种需要稳定弹力输出的工位。

　　从实际应用场景来看，这类弹簧广泛布置在冲压模具的卸料板下方、注塑模具的顶出机构复位端、以及各类工装夹具的压紧单元中，承担着卸料板压料、顶杆回位、活动模板缓冲的核心作用。在连续冲压工位上，弹簧需要在每分钟数十次甚至上百次的循环压缩中保持弹力衰减率在允许范围内，避免因弹力不足导致卸料卡滞、产品带料等生产故障；在注塑模具中，弹簧的复位精度直接影响顶出机构的回位一致性，若弹簧刚度匹配不当，很容易出现顶出板卡滞、顶针残留痕迹超差的问题。

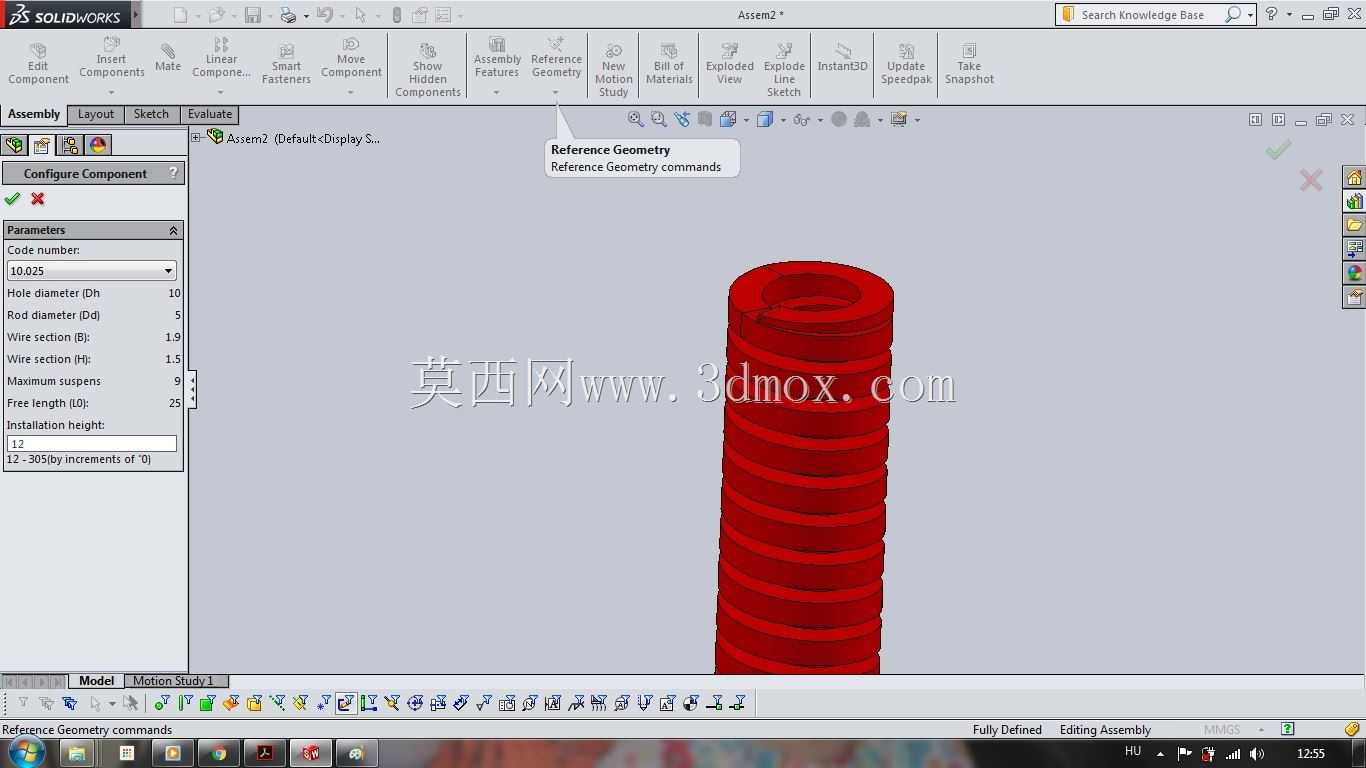

　　这款弹簧的设计围绕10x25-63x305MS的规格参数展开，核心设计思路是在给定的安装边界内实现最优的载荷-变形特性。首先从安装边界来看，弹簧的外径适配直径25mm的安装沉孔，内径匹配10mm的导向导杆，安装时导杆穿过弹簧内孔，避免弹簧在大压缩量下出现侧向弯曲失稳；弹簧的自由长度为63mm，最大工作压缩量控制在自由长度的30%以内，也就是不超过18.9mm，这个压缩量区间能够保证弹簧的长期循环使用寿命，避免因过度压缩导致簧丝产生永久塑性变形。

　　结构设计上，矩形截面的簧丝采用等螺距排布，两端各有一圈并紧磨平的支撑圈，支撑圈的端面磨削粗糙度控制在Ra1.6以内，保证弹簧安装后端面与安装面的贴合度，避免压缩过程中出现偏载。簧丝的截面长宽比经过反复校核，在中等载荷的需求下，截面尺寸匹配65Mn弹簧钢的热处理硬度要求，淬火后硬度达到HRC45-50，既保证足够的弹性极限，又避免硬度过高导致的簧丝脆断问题。

　　在选型匹配阶段，工程师需要重点核对弹簧的工作行程与预压缩量：通常安装时会给弹簧预留10%-15%的预压缩量，消除弹簧与安装面之间的间隙，避免设备启动瞬间弹簧产生冲击异响；工作行程叠加预压缩量后的总压缩量不能超过弹簧的最大允许压缩量，否则会大幅缩短弹簧的使用寿命。同时在多弹簧共同布置的工位上，需要保证同一组弹簧的自由长度差、刚度偏差控制在5%以内，避免卸料板或顶出板出现倾斜，导致模具零件偏磨。

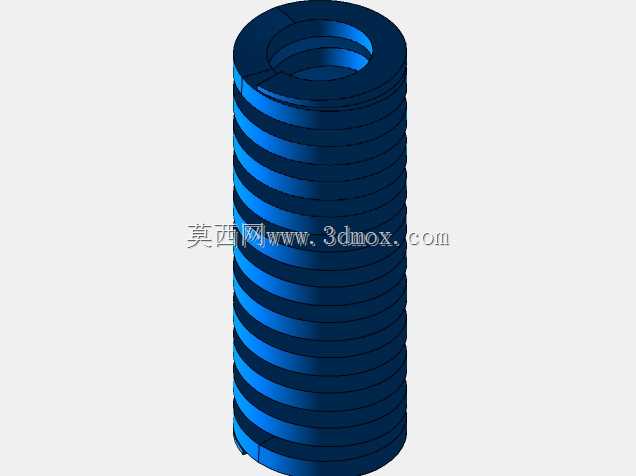

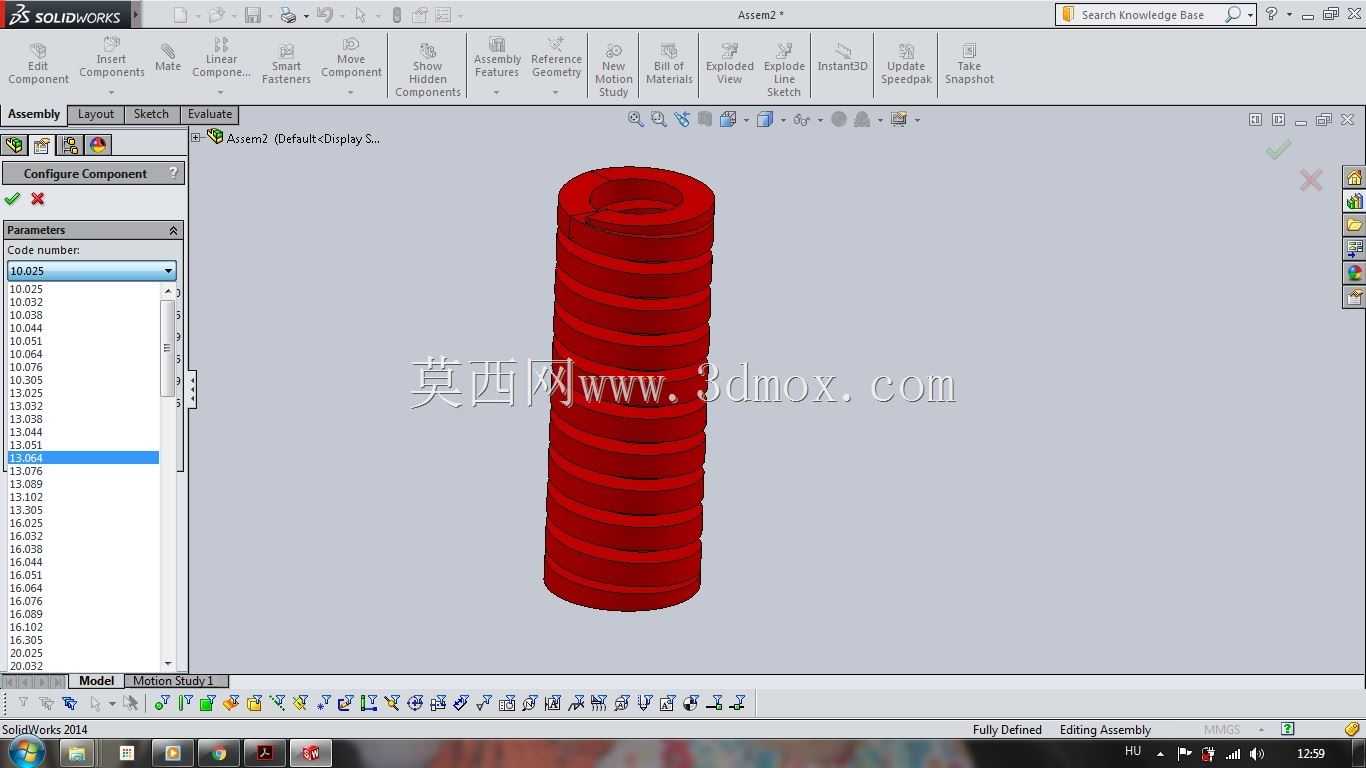

　　从建模细节来看，三维模型完整还原了簧丝的螺旋升角、两端支撑圈的并紧结构、以及端面的磨削特征，能够直接用于模具的整体装配干涉检查，在虚拟装配阶段可以验证弹簧在最大压缩状态下是否会与周边的螺钉、导柱、顶杆等零件发生空间干涉，提前规避实际装配中出现的零件碰撞问题。模型的螺旋线参数完全匹配实际加工的簧丝缠绕轨迹，生成的工程图可以直接用于弹簧的采购加工，不需要二次调整参数。

　　在实际设备维护中，这类弹簧属于易损件，需要根据生产批次定期检查弹簧的自由长度变化，当自由长度衰减超过原长的2%时，就需要及时更换，避免因弹簧失效导致模具损坏。相比轻载弹簧，这款中等载荷弹簧的线径更大，能够承受更高的压缩载荷，适配卸料力更大的厚板冲压工况；相比重载弹簧，它的压缩行程更长，在相同安装长度下能够提供更大的动作行程，适配需要较大顶出行程的注塑模具工位。
