强负荷矩形截面坚固型模具弹簧

　　在冲压模具、注塑模具的连续作业工况里，弹性回程元件的性能直接决定了模具开合模动作的稳定性，尤其是面对厚板冲压、大吨位锁模的场景，普通圆截面弹簧往往会出现刚度不足、疲劳寿命短、侧向偏移卡滞的问题，这款矩形截面的坚固型模具弹簧，正是针对这类高负载模具场景做的定向设计。

　　从实际应用场景来看，这类弹簧主要部署在模具的卸料板、压边圈、顶出机构位置，承担开模后的卸料复位、合模过程中的压料缓冲、以及顶出机构的回程动力输出，在高速冲压生产线里，弹簧每分钟要完成数十次的压缩回弹循环，对材料的抗疲劳性能、刚度一致性要求极高。不同于普通圆线弹簧的线接触受力，矩形截面弹簧的簧丝截面为矩形，压缩过程中相邻簧圈的接触面积更大，应力分布更均匀，相同安装空间下能提供更高的负载能力，刚好匹配强负荷工况的需求。

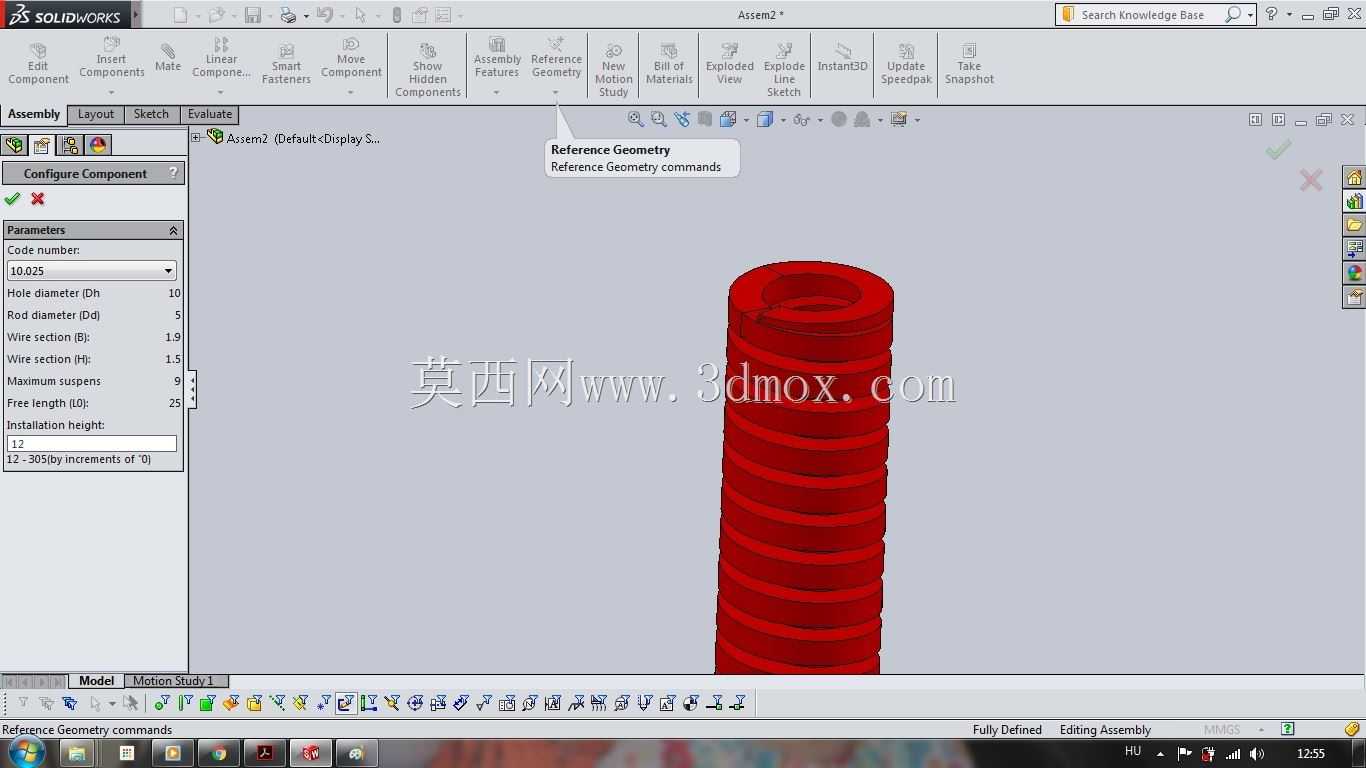

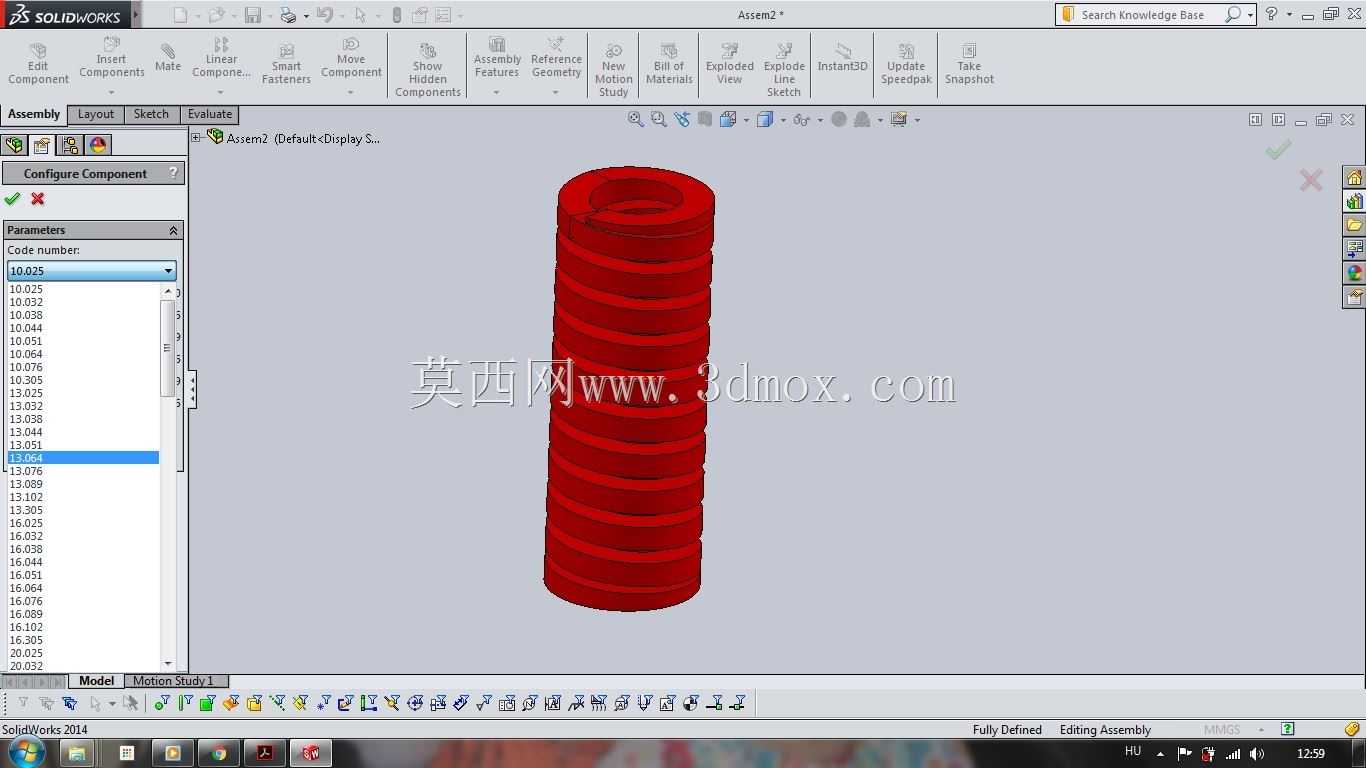

　　设计过程中首先要明确安装边界的约束，这款弹簧适配的安装孔尺寸为10x25-63x305MS规格，也就是安装腔的内径要匹配弹簧外径，预留0.5-1mm的径向间隙，避免弹簧压缩过程中出现剐蹭内壁的问题，同时弹簧的中心导杆直径要匹配弹簧内孔，间隙控制在0.3-0.8mm，防止弹簧在大压缩量下出现侧向弯曲失稳。弹簧的有效圈数、总圈数经过刚度校核，在额定压缩量下不会出现并圈压并的情况，避免簧圈之间的刚性碰撞造成的表面损伤和疲劳裂纹萌生。

　　从功能特性上看，这款弹簧采用矩形截面合金弹簧钢材质，表面做了氧化防锈处理，红色的外观标识对应重负荷等级，方便车间现场的备件管理和选型替换，避免不同刚度等级的弹簧混装造成的模具受力不均问题。弹簧的两端都做了磨平处理，端面垂直度控制在0.2mm以内，保证安装后弹簧的受力方向和轴向一致，不会出现偏载造成的局部应力集中。在实际选型时，需要根据模具的卸料力、顶出行程计算弹簧的总压缩量，预压缩量通常设置为弹簧总行程的10%-15%，保证初始状态下就有足够的预紧力，避免卸料板在合模初期出现窜动，同时最大压缩量不能超过弹簧额定行程的90%，预留足够的安全余量，延长弹簧的使用寿命。

　　在模具装配过程中，这类弹簧通常是成组部署在卸料板的对应安装孔内，需要保证同一组弹簧的刚度、自由高度误差控制在公差范围内，避免出现个别弹簧负载过大提前失效的问题。日常维护时，要定期检查弹簧的表面是否有裂纹、锈蚀、永久变形的情况，如果发现弹簧自由高度出现超过2%的衰减，就要及时更换，避免因为弹簧失效造成模具打板、产品压伤的生产事故。不同于普通的通用弹簧，模具弹簧的刚度曲线是经过线性校准的，在整个工作行程内的弹力波动控制在很小的范围内，保证压料力的稳定，这对于高精度冲压件的成型至关重要，尤其是在拉伸工序里，稳定的压边力直接决定了产品是否会出现起皱、拉裂的缺陷。

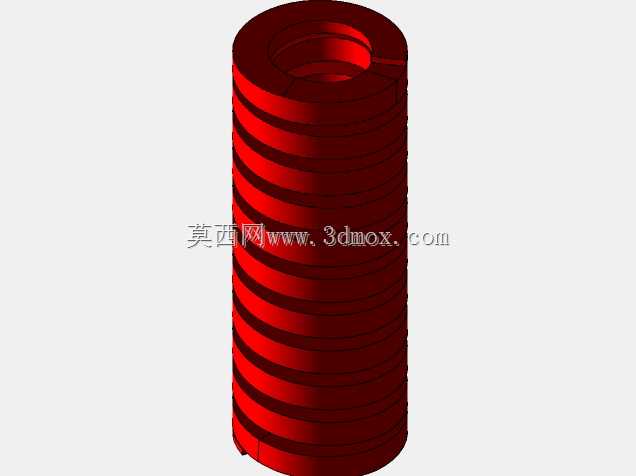

　　建模过程中，簧圈的螺旋升角、截面的圆角过渡都做了精细化处理，矩形截面的四个边角都做了R0.5的圆角，避免热处理过程中出现应力集中的问题，同时也能减少压缩过程中相邻簧圈接触位置的磨损。弹簧的端面磨平厚度为1/4圈，保证端面和安装面的充分接触，不会出现点接触造成的压痕。整个模型的尺寸链完全匹配实际工业标准，安装尺寸、行程参数都可以直接用于模具设计的选型校核，不需要额外做尺寸修正，能直接导入装配体中做干涉检查和运动仿真，验证模具开合过程中弹簧的压缩量是否在合理区间，避免设计阶段出现行程不足、弹簧压并的问题。
