轻载矩形截面绿色模具弹簧结构设计

　　在冲压模具、注塑模具的日常运行过程中，弹性复位元件的选型直接决定了模具开合模动作的顺畅度，以及成型件的脱模稳定性，轻载型矩形截面弹簧正是针对小载荷复位场景开发的专用弹性部件。这类弹簧主要应用在模具顶出机构的辅助复位、小型抽芯滑块的回程驱动、精密模具卸料板的轻载压料环节，相比普通圆截面弹簧，矩形截面的材料利用率更高，在相同安装空间内可以提供更稳定的线性弹力输出，不会出现普通弹簧压缩后期弹力陡增的问题，能有效避免小载荷工况下因弹力过大顶伤成型工件的问题。

　　从结构设计逻辑来看，这款弹簧采用等距矩形截面绕制工艺，弹簧两端做了并圈磨平处理，保证安装时端面与安装孔底面、顶杆端面的贴合度，避免弹簧压缩过程中出现偏载弯折的情况。弹簧的截面尺寸匹配10x25的安装槽规格，整体自由长度适配63x305MS规格的模具安装空间，安装时需要预留10%到15%的预压缩量，不能直接在自由长度状态下承受工作载荷，否则会导致弹簧初期疲劳失效。设计过程中需要重点校核弹簧的压缩行程与极限载荷的匹配关系，轻载弹簧的最大压缩量通常不超过自由长度的40%，如果工况行程超过这个范围，就需要更换中载或者重载型号的弹簧，不能强行超行程使用。

　　在实际模具装配场景中，这类弹簧通常安装在模具的弹簧孔内，孔的内径要比弹簧外径大0.5mm到1mm，给弹簧压缩过程中的径向形变预留足够空间，避免弹簧与孔壁摩擦导致的表面磨损、弹力衰减。弹簧的两端不需要额外的固定结构，依靠安装孔的台阶面和顶出零件的端面就可以完成定位，装配时要保证弹簧的轴线与顶出运动方向完全平行，不能出现倾斜安装的情况，否则会导致弹簧受力不均，局部应力过大出现断裂问题。

　　从功能特性上看，矩形截面弹簧的应力分布更均匀，疲劳寿命比同规格圆截面弹簧高30%左右，轻载型号的弹力曲线平缓，在整个工作行程内弹力波动范围不超过15%，非常适合对压料力、复位力精度要求较高的精密小型模具场景，比如小型电子接插件的注塑模具、薄铜片冲压模具的卸料结构，都大量使用这类轻载矩形弹簧。设计选型时不能只看弹簧的外径和长度参数，必须要匹配工作载荷的需求，轻载弹簧适合复位力要求在几十牛到几百牛的场景，如果需要更大的复位力，就要对应选择截面更大、刚度更高的中载、重载弹簧，不能混用型号，否则会出现顶出无力或者弹力过大损坏模具零件的问题。

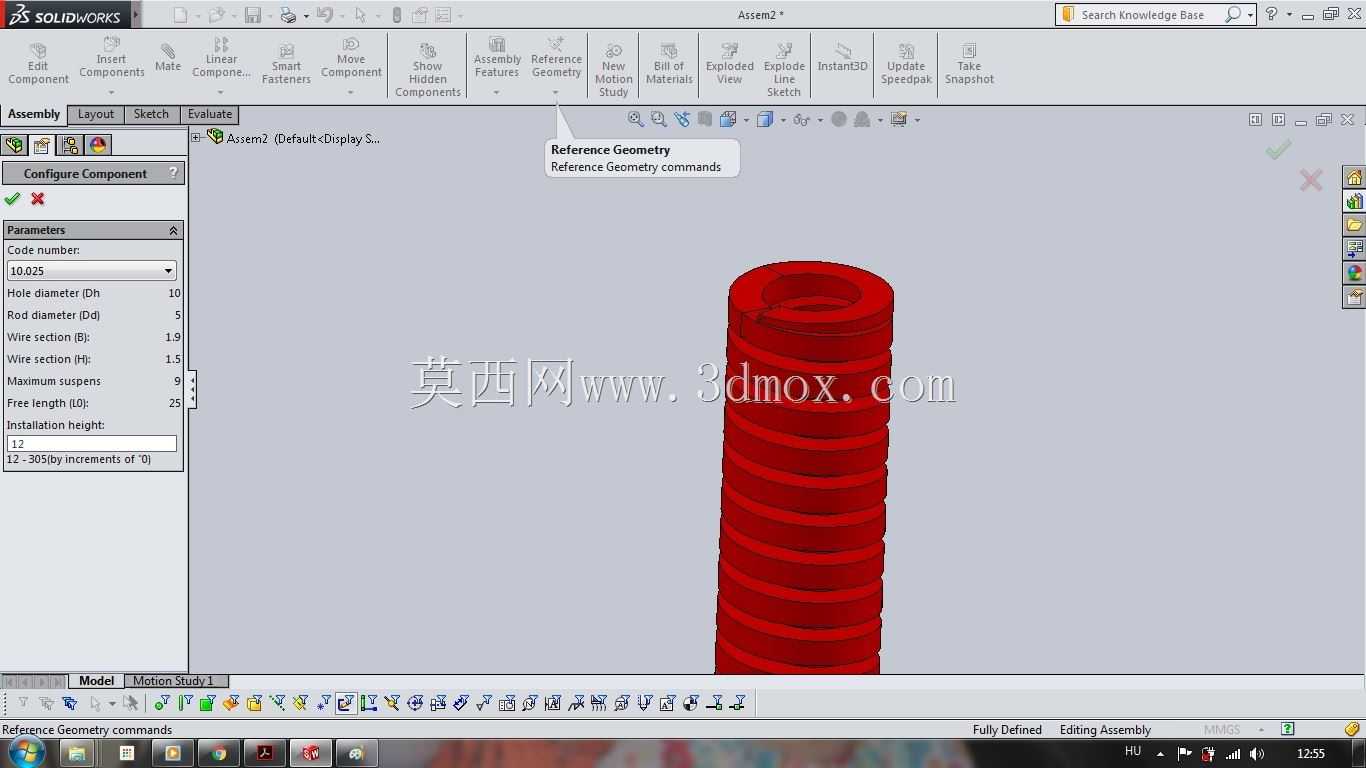

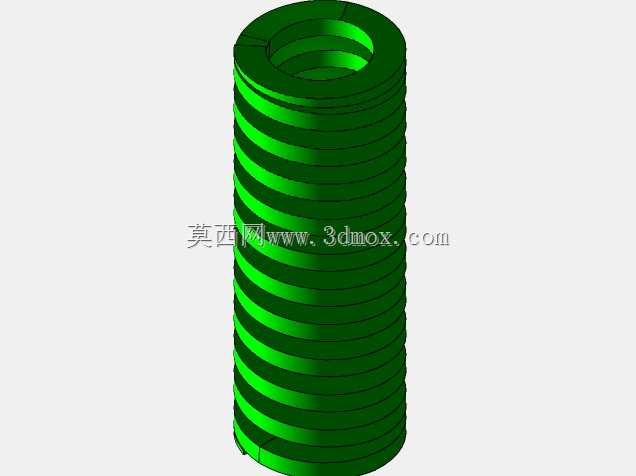

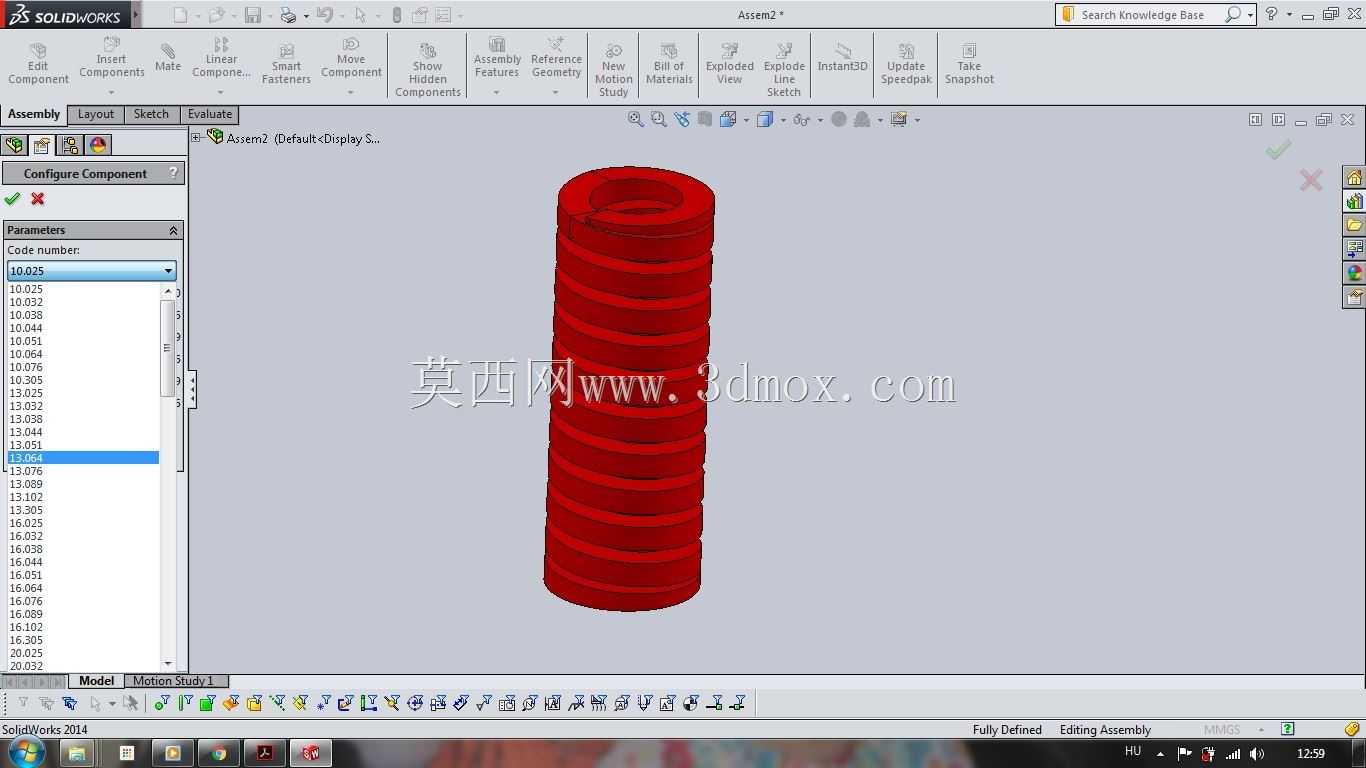

　　建模过程中需要准确还原弹簧的螺旋升角、截面尺寸、并圈段的长度，磨平端的平面度也要符合实际加工要求，不能直接用普通螺旋扫描特征生成等距螺旋就结束，要对两端的并圈部分做单独的特征处理，保证模型导入装配体后，端面能和配合零件完全贴合，不会出现干涉或者间隙过大的问题。同时要注意弹簧的螺旋方向，通常模具弹簧没有强制的旋向要求，但如果是并排安装多个弹簧的场景，要相邻弹簧采用相反旋向，避免弹簧压缩过程中出现互相咬合的问题。

　　在日常模具维护过程中，这类弹簧需要定期检查表面是否有裂纹、变形的情况，当弹簧出现自由长度缩短超过原长的3%时，就需要及时更换，避免弹簧断裂导致模具卡滞、工件报废的问题。安装时不要在弹簧表面涂抹过多的润滑脂，避免润滑脂进入弹簧的缝隙中，积攒冲压碎屑或者塑料粉尘，导致弹簧伸缩卡滞。
