4080工业铝挤型结构框架设计

　　在非标自动化设备、3D打印设备机架、小型检测工位台架的搭建场景里，40系列铝型材一直是兼顾刚性与装配灵活性的主流选型，这款40x80规格的欧标铝挤型材，就是针对中等负载框架场景优化的截面结构。从截面设计来看，型材采用双侧对称槽道布局，上下端面各设置两条标准T型装配槽，槽口尺寸适配常用的M5、M6T型螺栓与滑块螺母，不需要额外在型材本体上打孔攻丝，装配时可以顺着槽道任意调整连接件位置，对于需要反复调整安装位的传感器支架、导轨安装座、走线槽固定件来说，这种设计能大幅降低现场改造成本。型材中部的空腔采用多筋位布局，十字交叉的加强筋把80mm方向的截面分隔成多个封闭腔体，对比同规格单腔体铝型材，抗扭刚性提升接近40%，在作为设备主梁使用时，

　　悬臂长度控制在600mm以内时，负载15kg的静态形变量可以控制在0.2mm以内，完全能满足视觉检测工位、小型点胶机构的安装精度要求。两侧的定位槽采用圆弧过渡设计，既可以作为拼接时的定位基准，也能嵌入密封条、端盖或者有机玻璃挡板，做设备外防护的时候不需要额外加装压条，直接把板材顺着槽道插入就能完成固定，密封胶条嵌入后可以达到IP40左右的防护等级，适配车间多粉尘的作业环境。从安装边界来看，这款型材的截面外轮廓严格控制在40mm×80mm，端面的中心孔位适配标准的40系列角码、脚轮安装板、地脚连接件，和同系列4040、40120型材拼接时，槽道完全对齐，不需要做特殊的转接件，搭建多层机架的时候，可以直接用直角角件在侧面连接，

　　连接强度能满足常规设备的动载要求。在实际设备搭建中，这款型材常用来做设备的底部主梁、竖直支撑立柱，搭配4040型材做横向辅梁，整体框架的重量比同刚性的方钢焊接机架轻60%以上，而且不需要做表面喷漆处理，铝挤本身的氧化层就能满足车间防腐蚀要求，后期改造的时候只需要松开螺栓就能调整结构，不会像焊接机架那样需要切割重新焊接，对于小批量定制化设备的生产来说，能大幅缩短装配周期。型材的槽道内部可以嵌入走线槽，把设备的电源线、信号线顺着型材内腔布置，外部看不到明线，既美观也能避免车间作业时线缆被剐蹭破损，在3D打印机的框架搭建中，这种型材作为X轴的安装梁时，因为自身的刚性足够，打印过程中横梁的振动幅度小，能有效降低打印层纹，

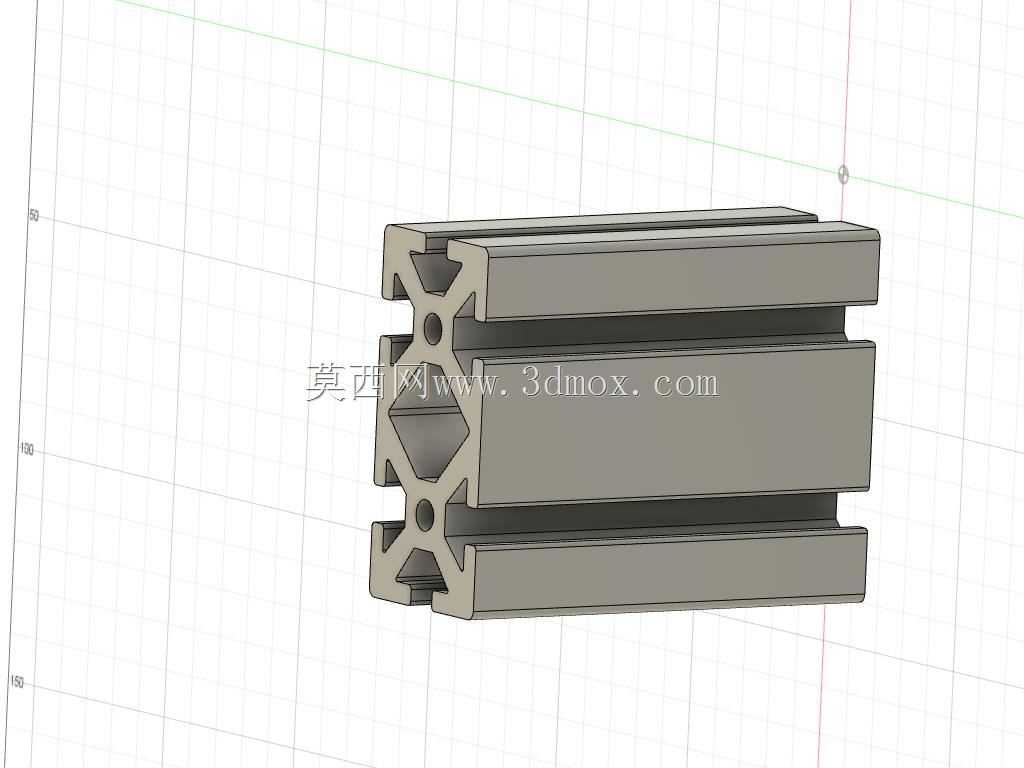

　　提升成型件的表面质量。做输送线的侧边支架时，80mm的宽度方向可以直接安装皮带的张紧机构、导向条，不需要额外加装安装板，张紧螺栓可以直接藏在型材的槽道里，整体结构更紧凑，不会有突出的螺栓头剐蹭输送的工件。设计这款型材的三维模型时，重点还原了截面的所有细节特征，包括槽道的倒角、筋位的厚度、中心定位孔的尺寸，装配时可以直接调用标准连接件模型做虚拟装配，提前验证螺栓、螺母的安装空间，避免实际装配时出现干涉问题，不需要反复测绘实物尺寸，能直接导出工程图做框架的BOM清单统计，算料的时候可以直接根据模型长度切割型材，减少材料浪费。
