铝型材框架结构FDM熔融沉积成型设备

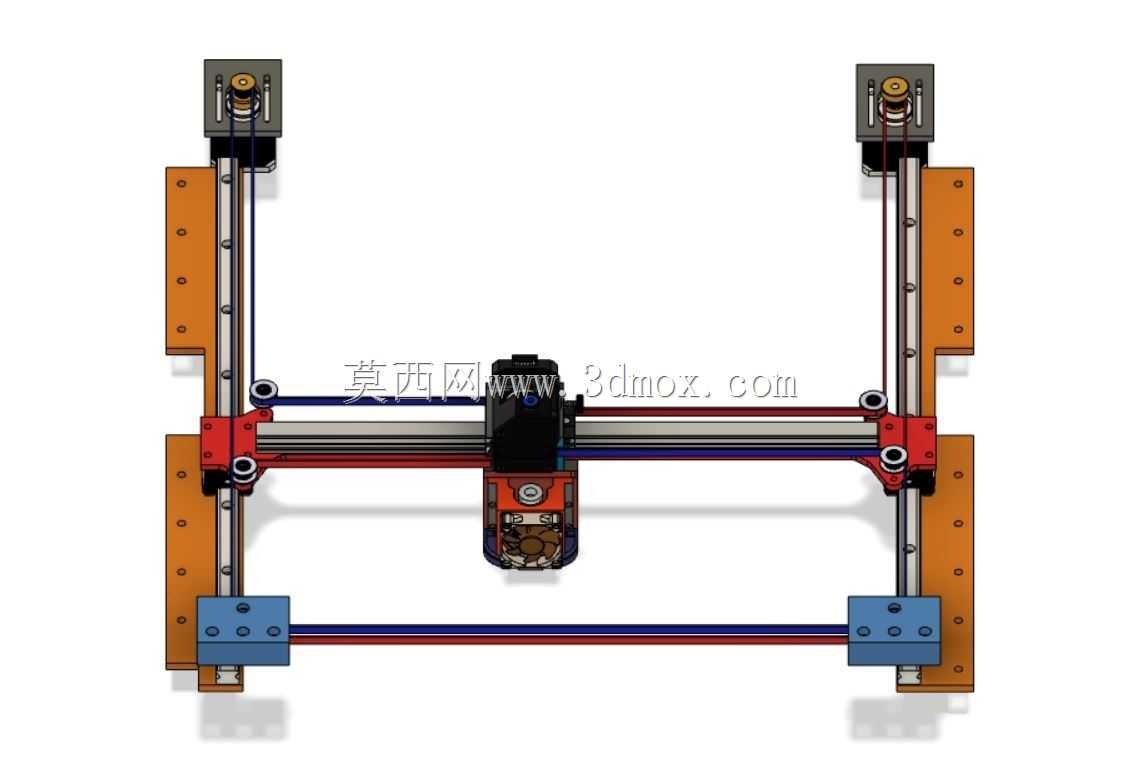

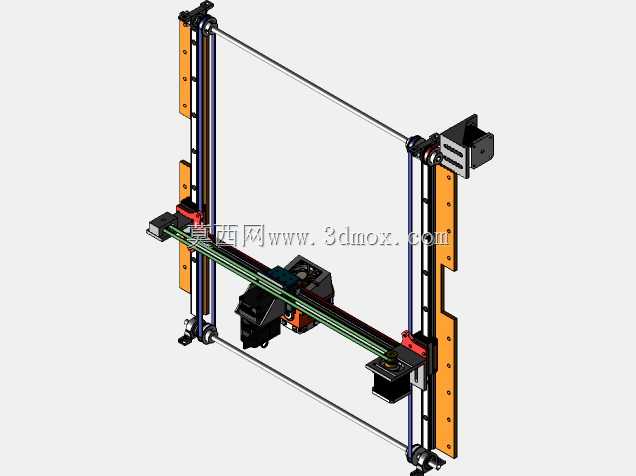

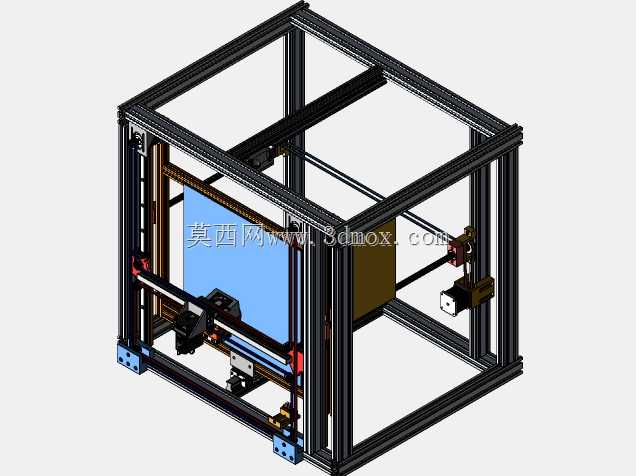

　　这款采用工业铝型材搭建框架的熔融沉积成型设备，核心面向小批量定制零件打样、工装夹具快速制作、教学实训场景下的实体零件输出需求，区别于桌面级入门机型的薄壳结构，整机框架选用标准欧标铝型材拼接，所有连接点位采用角码加内置螺栓的锁紧方式，从根源上避免了长期运行后的框架形变问题，能适配长时间连续打印的工况需求。从结构布局来看，设备采用经典的CoreXY运动结构，X、Y轴的传动同步带沿框架上部布置，将运动负载的重心控制在框架上半部分的刚性区域，相比悬臂式结构能大幅降低高速运动时的震颤幅度，打印头组件集成了进料挤出轮、加热块、喷嘴以及散热风道，挤出轮采用齿形咬合结构，能稳定输送1.75mm直径的PLA、ABS、PETG等常见耗材，

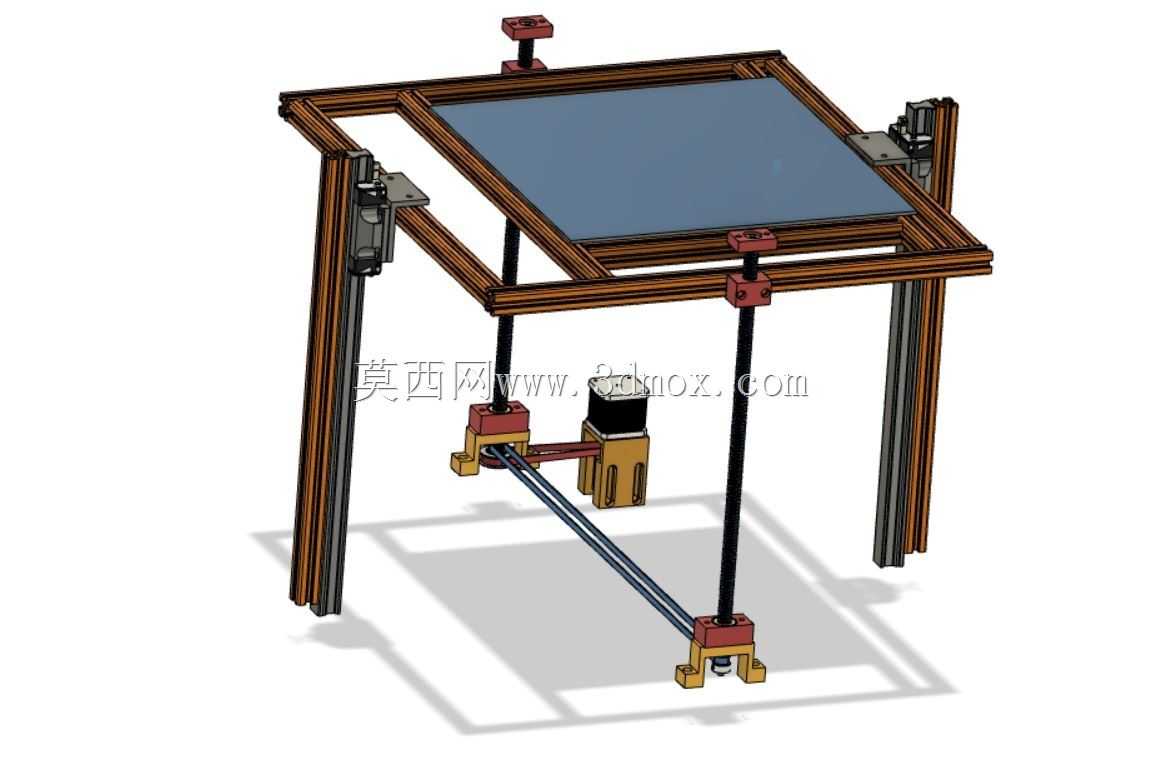

　　散热风道采用双侧斜向出风设计，可在耗材挤出后快速冷却定型，减少悬垂结构打印时的拉丝、塌边缺陷。Z轴传动采用双丝杆搭配直线导轨的布置方式，两根丝杆分别布置在打印平台的两侧，通过同步带实现双轴同步传动，避免单丝杆驱动时平台升降过程中出现的倾斜卡滞问题，打印平台采用铝基板加表面贴膜的组合，铝基板底部预留了加热模块的安装位，可根据耗材特性选配加热功能，降低ABS等耗材打印时的翘边概率，平台的调平结构采用四个角点的手拧螺母调节，配合限位开关可快速完成平台水平度校准，日常维护时不需要复杂的工装辅助。框架的铝型材槽道可灵活拓展各类附加组件，比如侧面加装耗材架、顶部加装照明灯带、前部加装透明防护门，甚至可以根据需求扩展 enclosure 保温罩，

　　适配对温度环境要求更高的工程耗材打印，所有走线都沿铝型材槽道内布置，通过线槽固定，避免运动过程中线缆与传动部件发生干涉，也能减少长期弯折导致的线缆破损问题。设备的安装边界适配常规工作台面摆放，整体框架的长宽尺寸控制在常规桌面设备的容纳范围内，不需要额外定制专用安装基座，底部预留了脚轮或者调平脚杯的安装孔位，可根据使用场景选择移动或者固定安装方式。从设计逻辑上看，这款机型没有追求极致的轻量化，而是优先保证运动刚性和拓展性，所有的传动部件、连接部件都选用标准件，后期维护更换时不需要定制非标零件，比如同步带、直线轴承、丝杆螺母这些易损件，都可以直接采购标准规格替换，大幅降低了长期使用的维护成本。在实际应用中，

　　这类结构的设备既可以满足创客空间的日常零件打印需求，也能适配小型加工企业的工装夹具快速制作场景，比如生产线上用到的定位挡块、装配治具，都可以通过这款设备快速打印出样，验证结构可行性后再进行批量加工，相比传统的机加工打样，能大幅缩短前期验证的周期，也能降低小批量定制件的制作成本。设备的运动行程覆盖了日常绝大多数零件的打印尺寸需求，打印头的运动路径通过固件参数调整可适配不同的打印速度，在保证成型精度的前提下，可根据零件的精度要求调整打印速度，比如外观验证件可采用更高速度缩短制作时间，装配用的功能件可降低速度提升成型精度和层间结合强度。框架的拼接设计也方便设备的拆装运输，所有铝型材都采用标准长度裁切，拆解后可通过平板包装运输，到现场后只需要常用的内六角扳手即可完成组装，不需要专用的组装工装，对于需要跨区域部署的实训场景或者分布式工作室来说，这种设计能大幅降低运输和组装的难度。
