乌拉尔4320重型越野车辆底盘前端结构

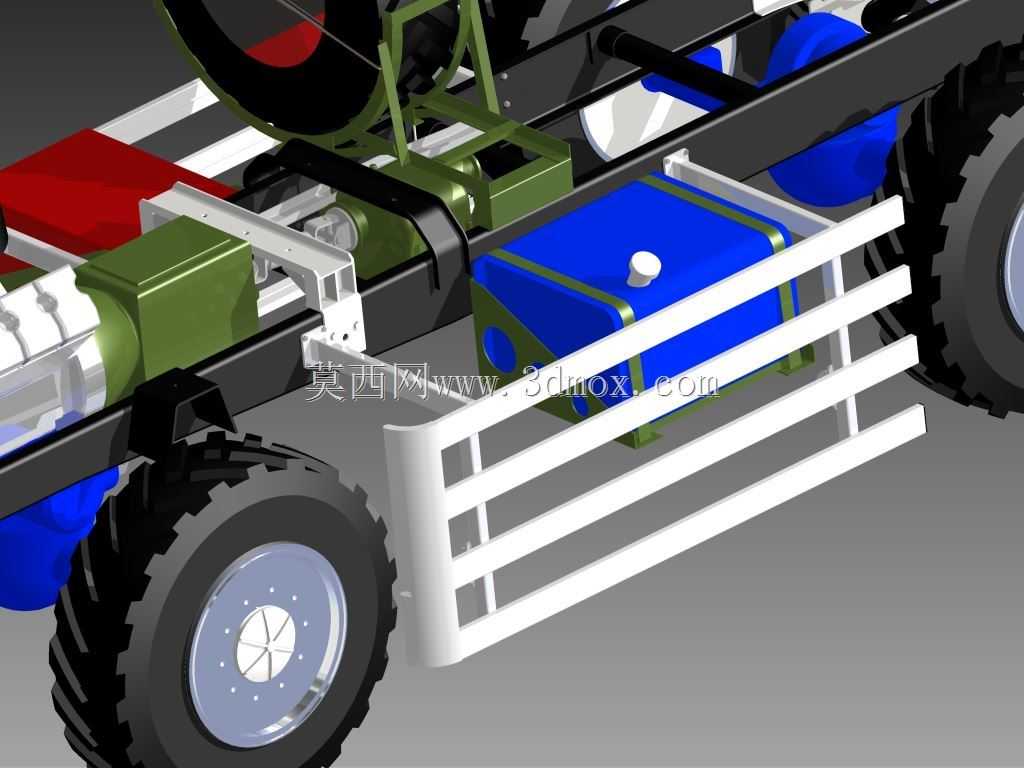

　　本次呈现的是乌拉尔4320重型越野车辆的底盘前端局部结构，这类结构广泛应用于林区作业、矿区运输、应急救援、野外工程作业等非铺装路面通行场景，承担着复杂路况下的动力承载、部件防护与行走支撑功能。从结构细节来看，前端的白色栏状构件为前部防护装置，采用多道横向栏条搭配两侧纵向支撑的焊接结构，栏条间距经过实际碰撞场景验证，既能够阻挡行驶过程中飞溅的碎石、低矮灌木枝干直接撞击前部的冷却、储能等核心部件，又不会过多遮挡前部散热气流通道，支撑臂直接通过螺栓组与车架纵梁前端面连接，安装点位预留了3mm的调整间隙，可适配不同厚度的缓冲垫片，满足不同使用场景下的防护高度微调需求。车架部分采用变截面槽型纵梁结构，

　　纵梁腹板厚度根据承载应力分布做了差异化设计，应力集中的悬架安装区域腹板厚度比前端安装区域厚2mm，横梁采用管式与槽型混合搭配的形式，既保证了车架整体的抗扭刚度，应对越野路面的交叉轴扭曲工况，又控制了底盘整体自重。图中可见的行走部分采用大花纹深沟槽越野轮胎，胎面块状花纹的边角做了圆弧过渡处理，减少硬质路面行驶的胎面异常磨损，轮辋为分体式钢制结构，搭配多螺栓固定的轮毂端盖，轮端密封结构采用双重油封设计，可在涉水深度不超过1.2米的工况下保证轴承润滑脂不被水冲刷侵入。车架上集成安装的蓝色箱体为车载储能部件，安装支架采用L型折弯钢板搭配橡胶缓冲垫的结构，缓冲垫硬度为邵氏65度，能够过滤越野行驶时产生的高频振动，

　　避免部件内部结构因长期振动出现松脱故障，箱体上方的加注口采用带锁扣的密封盖设计，可防止野外作业时泥水、粉尘进入箱体内部。绿色的壳体部件为前部传动相关的分动单元壳体，壳体采用铸铁材质，安装面与车架横梁之间通过定位销精准定位，保证传动轴线的同轴度误差控制在0.2mm以内，避免长期运转出现异常磨损。整个前端结构的安装边界经过严格校核，前部防护装置最外端距离轮胎最前端的距离为180mm，预留了足够的轮胎跳动空间，在悬架最大压缩行程时，轮胎不会与防护栏发生运动干涉；各部件的管线布置均沿车架纵梁内侧走线，通过管卡固定，管线与运动部件的最小间隙保持在25mm以上，防止行驶过程中管线被运动部件摩擦破损。在设计思路上，

　　该结构优先保障极端工况下的可靠性，所有连接螺栓均采用防松设计，关键受力部位的螺栓搭配开口销锁止，外露的金属构件表面均做了多层防腐处理，底层为电泳防锈层，中层为环氧底漆，外层为耐候面漆，可适应高湿度、高盐雾、多粉尘的野外作业环境，不需要频繁做表面维护。结构的维护便利性也做了充分考量，前部防护栏的固定螺栓均布置在易操作的外侧位置，不需要拆解周边其他部件即可完成防护栏的拆卸更换，轮端的轮毂端盖采用快拆结构，日常检查轮毂轴承润滑状态时不需要拆卸整个轮辋，大幅降低野外作业的维护难度。
