电动滑板用六角螺旋索环密封结构

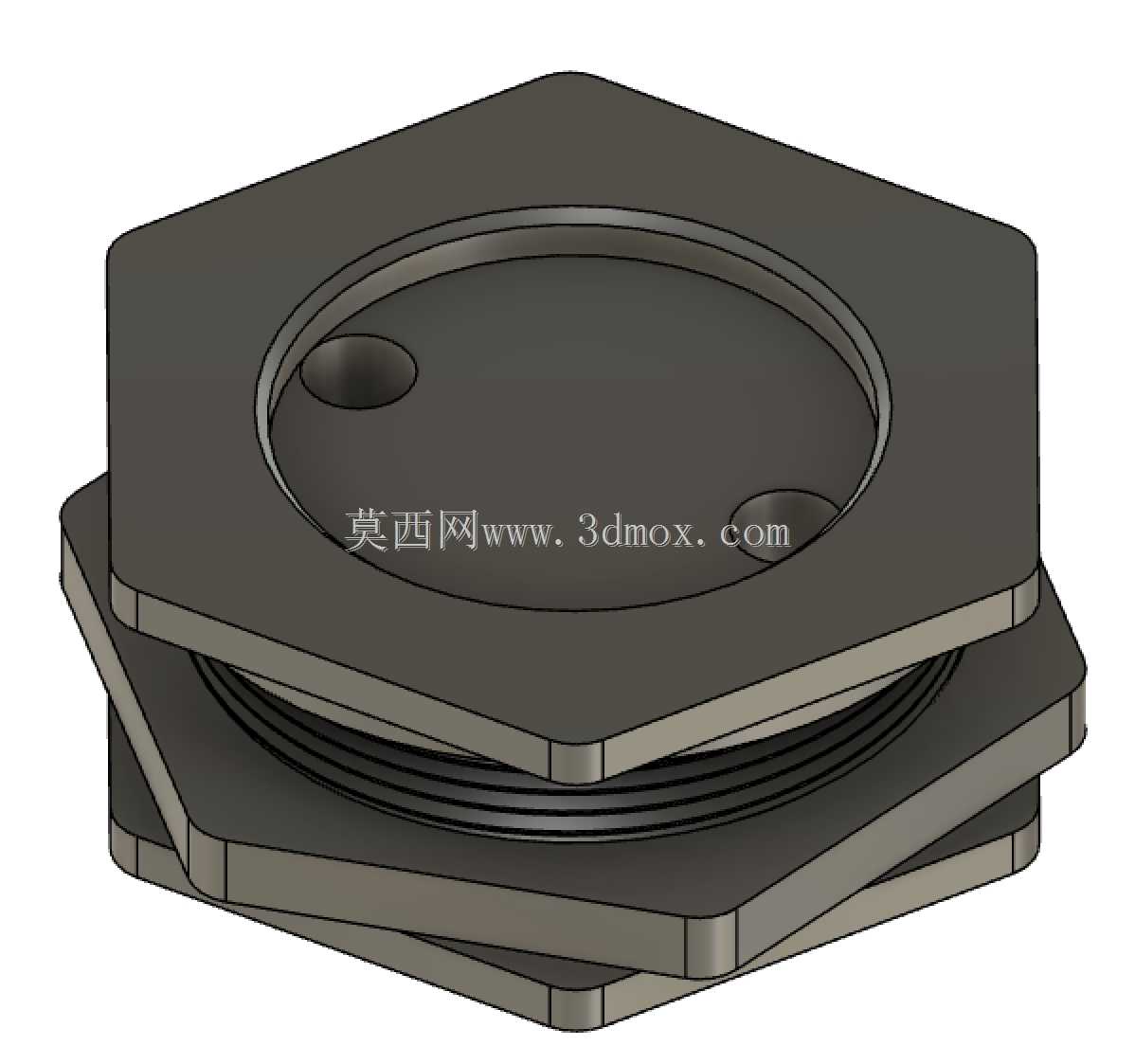

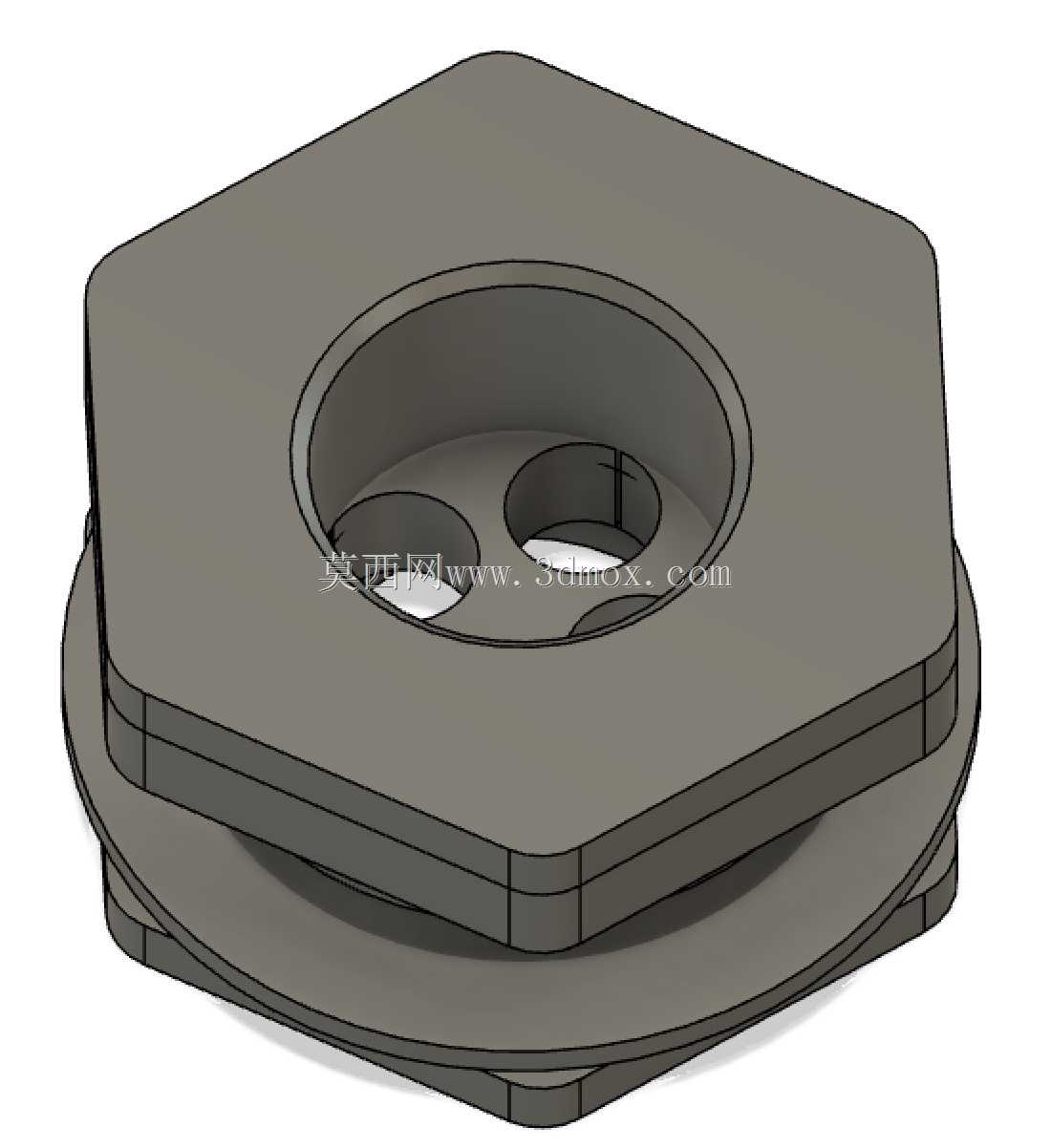

　　这款密封结构主要适配电动滑板走线部位的防水密封需求，针对电动滑板户外使用时，走线孔容易进水导致电路故障的痛点设计，替代原厂多件套装的密封方案，仅需单组两个密封件即可完成对应走线位的密封装配。结构主体采用六角法兰式外形，上部六角结构可直接适配标准扳手夹持，安装时无需额外定制工装，用常规开口扳手或套筒即可完成拧紧操作，下部法兰盘贴合安装面后可形成第一道端面密封，避免外部水流从安装缝隙渗入设备内部。中间通孔为走线通道，孔内预留的两个异形过线孔分别适配不同线径的线缆，其中大孔适配三相动力线，小孔适配传感器信号线，过线孔与线缆外壁形成过盈配合，在线缆穿过时可紧密包裹线缆外皮，阻断水流沿线缆外皮渗入的路径。

　　设计阶段针对3D打印工艺的成型特性做了适配，采用0.15mm层厚打印时，层间结合力可满足3英寸水深下的短时密封需求，密封失效前可维持30秒到1分钟的密封效果，接近原厂密封件的密封性能，完全满足日常通勤遇到路面积水、小雨天气的使用场景。安装边界方面，六角对边尺寸适配常规M12规格扳手的夹持范围，下部法兰直径比六角对边尺寸大4mm，安装时可覆盖直径16mm以内的安装开孔，法兰厚度1.5mm，拧紧后可产生0.2mm左右的压缩量，补偿安装面的平面度误差，无需额外加装密封垫片即可完成端面密封。过线孔的尺寸根据常用线缆外径设计，动力线过线孔适配10AWG到12AWG的硅胶线，信号线过线孔适配22AWG到24AWG的信号线，过盈量控制在0.

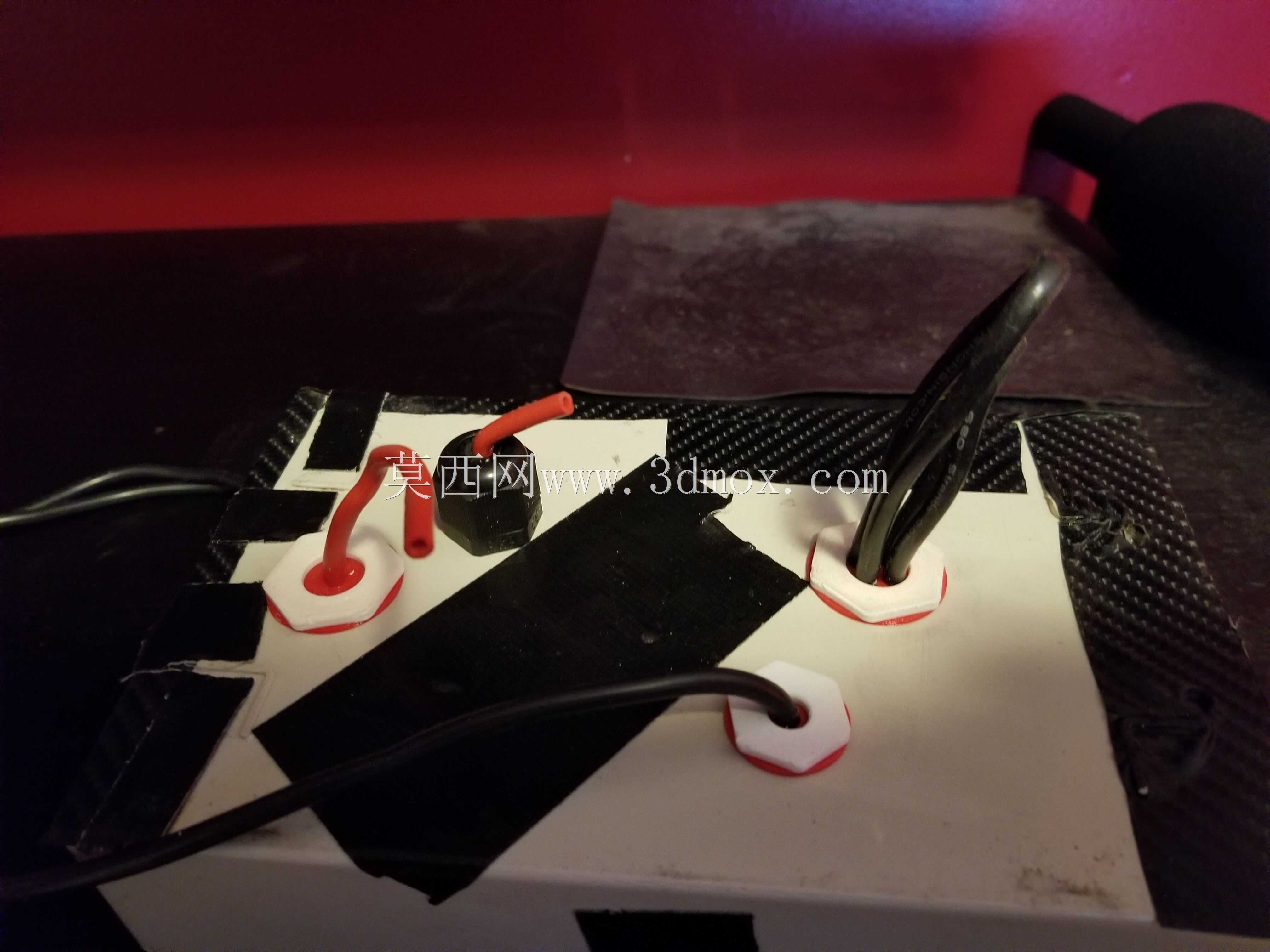

　　3mm到0.5mm之间，既保证密封效果，又不会因为过盈量过大导致线缆外皮被切伤，或是安装时穿线阻力过大。结构整体采用阶梯式设计，上部六角段厚度3mm，可承受扳手拧紧时的扭矩，不会因为拧紧力过大导致结构开裂，下部法兰段与六角段之间采用R0.5的圆角过渡，避免应力集中，在长期震动工况下不会出现过渡位置断裂的问题。针对不同型号的电动滑板，该结构做了两个适配版本，分别对应4线（三相动力+传感器信号线）的常规电机走线，以及xt90接口的电源线走线，两个版本的外部安装尺寸完全一致，仅内部过线孔的布局和尺寸做了调整，安装时无需修改设备外壳的开孔尺寸，可直接替换原有密封结构。实际使用中，该密封结构除了防水功能外，还可起到线缆固定的作用，

　　过线孔与线缆的过盈配合可提供足够的抱紧力，在滑板行驶产生震动时，线缆不会在孔内窜动，避免线缆根部因为反复弯折出现断线的问题，同时也能阻挡外部的泥沙、灰尘进入设备内部，减少内部电路因为积尘出现短路的风险。设计时充分考虑了3D打印的成型方向，将结构的法兰面作为打印底面，无需添加支撑即可完成打印，打印完成后仅需去除底面的打印 raft 即可直接使用，不需要后续的机加工或打磨工序，小批量制作时成本远低于外购原厂密封套件。结构的密封面均做了0.1mm的拔模斜度，打印完成后不会出现粘模的问题，同时安装时可引导结构顺利压入安装孔，避免压装时出现切边导致密封失效。针对橡胶类打印材料的特性，结构壁厚最小处控制在1.2mm以上，打印时不会出现壁厚过薄导致的填充不实问题，同时可保证结构在压缩变形后有足够的回弹力，长期使用后不会出现塑性变形导致密封性能下降。
