电动滑板车FSESC6.6电调控制板结构

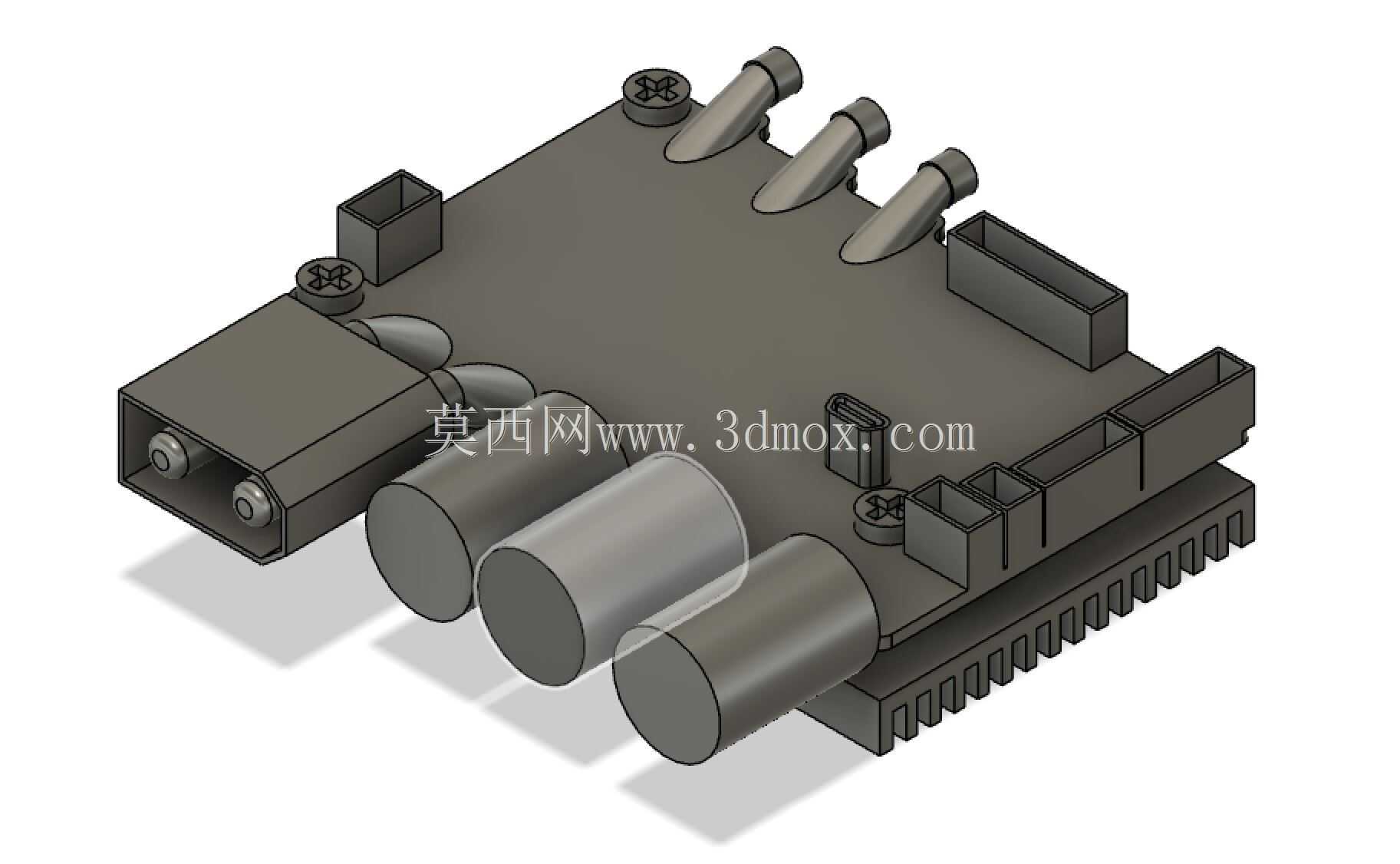

　　这款电调控制板的三维结构还原，完全围绕电动滑板车、小型电动代步设备的动力控制需求展开，日常应用场景覆盖短途个人代步、极限运动滑板改装、小型无人地面载具动力驱动等领域，核心作用是完成电池直流输入到驱动电机的三相交流转换，同时接收遥控或操控端的油门信号，实时调整输出功率，匹配不同负载下的动力输出曲线，保障动力输出线性可控，避免起步窜动、刹车动力切断突兀等影响骑行体验的问题。从结构设计层面看，板载元件的布局完全贴合实际使用中的安装与散热需求，大尺寸电解电容沿板边一侧排布，既避开了底部散热鳍片的风道，也能在安装时借助外壳侧壁的限位结构完成电容的径向固定，避免车辆颠簸过程中电容引脚受反复剪切力出现脱焊、断裂问题；

　　板端的多组信号接插件采用斜向上的出线角度设计，安装后线束不会与外壳盖板产生挤压，接插件旁预留的定位柱孔位，可直接与外壳上的定位柱配合，省去接插件打胶固定的工序，同时能避免接插件受插拔力作用出现焊盘脱落的问题。板体边缘的多组固定孔位，适配主流一体式铝合金散热外壳的安装柱间距，孔位周边做了沉台设计，安装螺丝后螺丝头部不会突出板体表面，不会与上层外壳产生干涉；板体一侧的金手指接口，直接匹配电机霍尔信号、电源主回路的对插连接座，安装时无需单独焊接主回路导线，降低组装时的接线错误概率，同时大电流接触面的接触电阻远低于导线焊接方案，大负载输出时的发热更低。散热结构的设计上，板体底部的功率管直接贴合外壳底部的散热鳍片基座，

　　建模时预留的导热垫间隙完全匹配常规0.5mm厚度导热硅胶片的压缩量，既不会因为间隙过大导致热阻升高，也不会因为间隙过小造成功率管被压裂；板上预留的多组小型固定座，可用于固定蓝牙模块、电流检测附件等扩展功能件，扩展件安装后不会遮挡电容、功率管等发热元件的散热路径。安装边界方面，板体整体轮廓做了倒角处理，适配外壳内部的限位筋位，装入外壳时不会出现卡滞，板上最高元件为顶部的电解电容，整体高度控制在常规电调外壳的内腔高度范围内，接插件的伸出长度也匹配外壳上的出线开口尺寸，不会出现装壳后接口被遮挡的问题；板上的功率管排布沿散热鳍片的长度方向均匀分布，工作时产生的热量能均匀传导到整个散热壳体上，不会出现局部热量堆积导致的功率管过热降频。

　　从结构设计的合理性来看，这款控制板的元件排布充分考虑了电动载具使用过程中的振动、发热、安装便捷性等实际问题，没有出现元件堆叠、安装孔位与元件干涉、出线方向不合理等新手建模常犯的问题，所有结构细节都对应实际生产组装中的工艺要求，比如接插件旁的定位柱、电容旁的限位挡边、固定孔的沉台设计，都是量产产品中经过实际验证的结构方案，建模时的尺寸公差预留也符合常规塑胶、五金外壳的加工精度要求，可直接用于外壳配套设计、安装结构校核、组装工艺模拟等工作场景，也能作为小型大电流控制板元件布局的参考案例，帮助结构设计人员规避载具类电控板的常见设计缺陷。
