多接口集成式传感控制模块结构设计

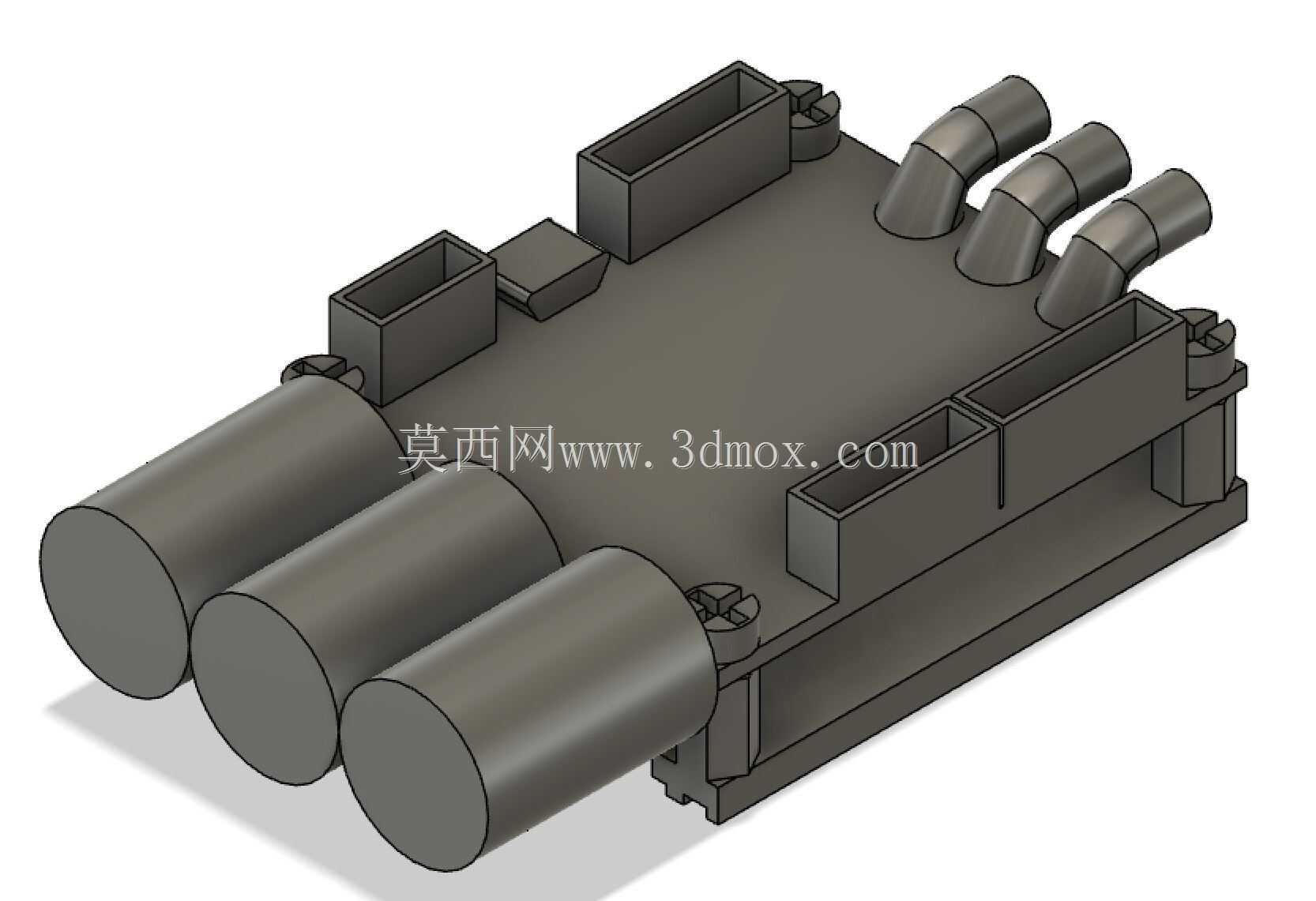

　　该集成式传感控制模块主要面向工业自动化产线的多信号采集场景设计，可同时对接三路流体压力信号与四路电信号传输通路，适配气动控制回路、液压监测点位的集中式信号采集需求，在紧凑安装空间内替代传统分散式单传感器布置方案，减少设备内部走线数量，降低信号干扰概率。从结构布局来看，模块主体采用一体化基座设计，三个等直径圆柱腔体沿基座长度方向平行排布，腔体内部预留传感元件安装位，可直接装入压阻式传感芯体，腔体端部做密封槽设计，适配O型圈实现端面密封，满足常规工业环境下的IP65防护等级要求。基座另一侧设置三个弯角式快插接口，接口角度做30度倾斜处理，避免安装后管路与相邻设备部件产生干涉，快插接口内部带卡簧限位结构，

　　可直接对接外径6mm的气动软管或流体导管，无需额外配置转接头。基座上分布的四个矩形凸台为电路安装位，可分别固定信号调理电路板、接线端子排，凸台高度统一为8mm，预留足够的焊盘与走线空间，凸台边缘做卡扣限位结构，电路板安装时可先通过卡扣预固定，再用M2螺丝锁紧，减少装配时的对位难度。模块整体安装边界控制在120mm60mm35mm范围内，基座底部预留两个M4安装螺孔，孔距为90mm，可直接固定在设备型材安装面或电控箱内部的DIN导轨转接板上，安装时无需额外定制安装支架。设计过程中重点考虑了模块的抗振性能，基座壁厚统一设置为2.5mm，圆柱腔体与基座连接处做R2圆角过渡，避免应力集中，在设备运行产生10-2000Hz频率振动时，

　　结构不会出现共振开裂问题。接口部分的弯角结构做了加厚处理，壁厚达到3mm，可承受管路插拔时的15N侧向力，不会出现接口断裂情况。电路安装位与流体腔体之间设置2mm厚的隔离筋，避免流体渗漏时接触电路部分造成短路，隔离筋与基座一体成型，无拼接缝隙。模块的三个圆柱腔体之间间距统一为12mm，既保证了腔体壁的结构强度，也预留了传感芯体接线的操作空间，装配时可分别完成每个腔体的芯体焊接与密封测试，再进行整体组装，提升生产装配效率。弯角接口的流道内径做4mm等径设计，流道内壁光滑无台阶，减少流体通过时的压力损失，压力测量误差可控制在0.5%FS以内。基座侧面预留一个接地柱安装位，可安装M3接地螺丝，将模块整体与设备接地端连通，

　　降低电磁干扰对信号传输的影响，适配工业现场复杂的电磁环境。在实际选型应用中，该模块可直接替换原有三个独立压力传感器加接线端子排的组合方案，整体占用空间减少40%，装配工时减少60%，同时减少了管路接头数量，降低了流体泄漏的风险点。模块的外形结构做了圆角处理，所有外露棱边均做R1倒角，避免装配时划伤操作人员，也减少了积灰死角，便于设备日常维护清洁。
