Campetella机器人多工位注射模拾取头结构

　　该拾取头作为工业机器人末端执行部件，主要部署在注塑生产车间的自动化取件工位，配套Campetella系列高速取件机器人使用，承担注塑机开模后多腔模具成型件的同步拾取、转移作业，可适配卧式注塑机的开模行程空间，在模具开模到位后伸入模腔区域，完成成型件的抓取后快速移出，将工件放置到后续输送线或工装定位位，替代人工取件实现注塑生产的全流程自动化运转，适配多腔模具的批量取件需求，单次行程即可完成四个模位工件的同步拾取，大幅压缩取件等待时长，匹配高速注塑机的短周期生产节拍。

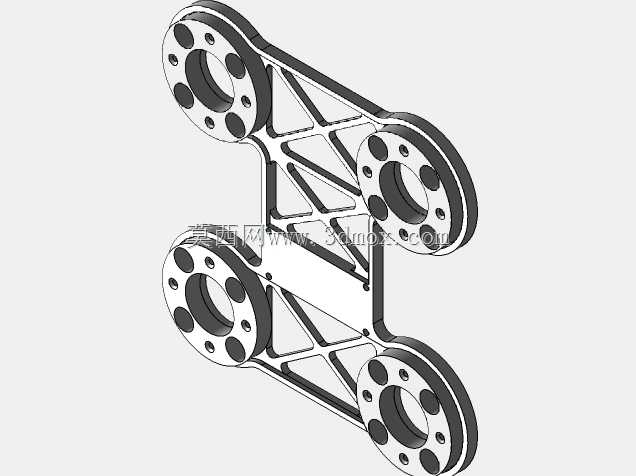

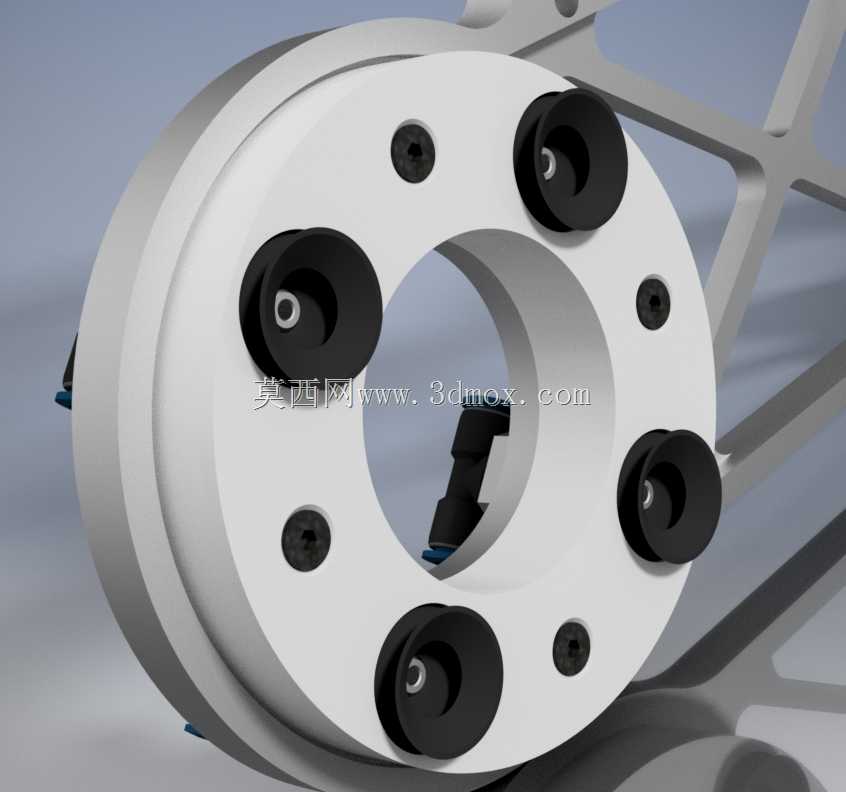

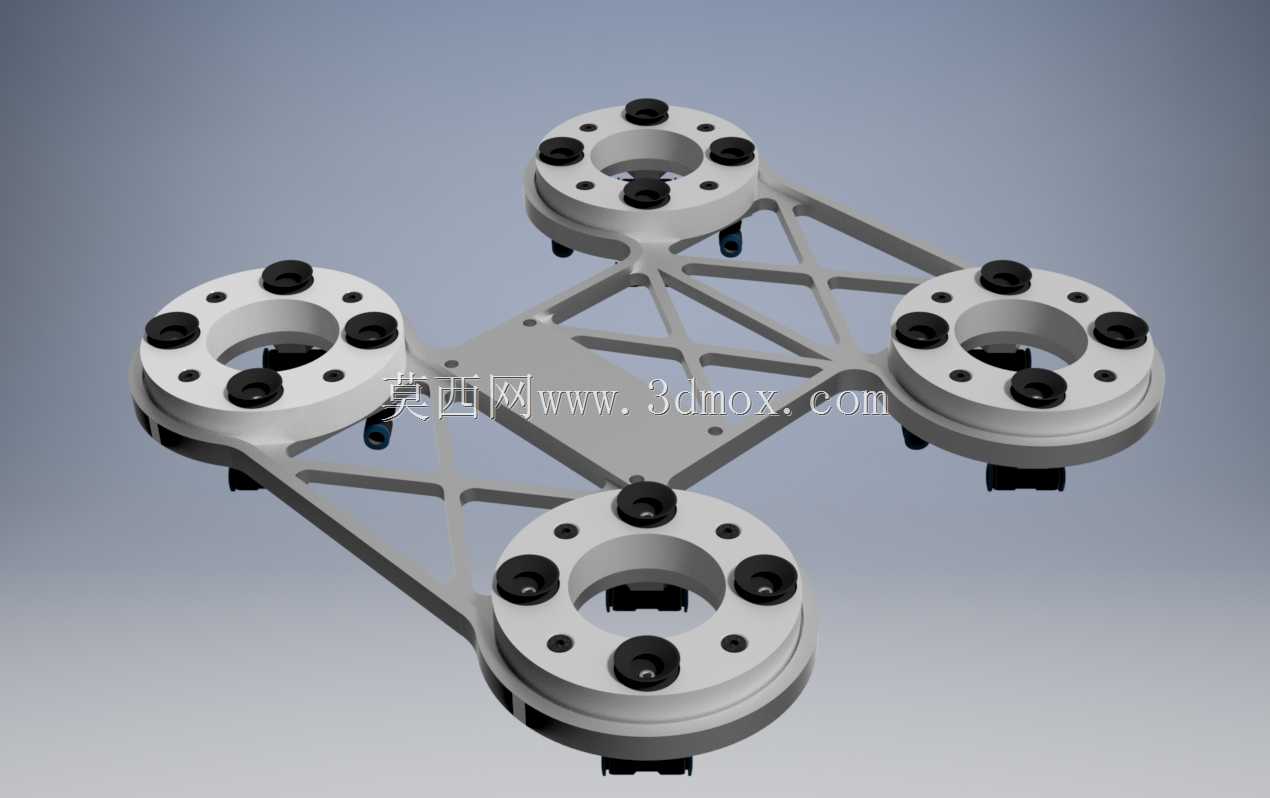

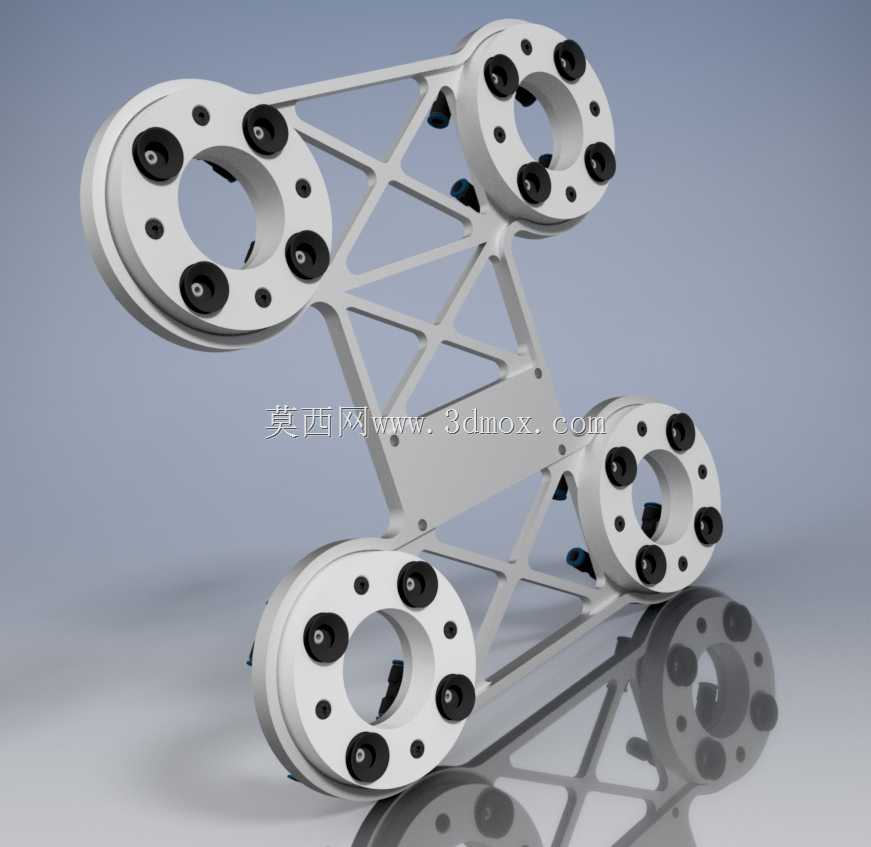

　　整体采用桁架式镂空框架设计，主体支撑结构通过斜向加强筋连接四个独立的拾取安装位，在保证整体结构刚性的前提下最大化削减结构自重，降低机器人末端负载余量占用，提升机器人高速往复运动的动态响应速度，减少启停阶段的结构晃动量。四个拾取单元呈对称式布局，分别布置在框架的四个端点位置，每个拾取单元设置带定位孔的环形安装法兰，法兰面均匀分布6个安装孔位，可适配真空吸盘、气动夹指等不同类型的拾取元件，安装孔位采用等节距圆周分布设计，兼容不同直径规格的拾取元件安装，无需额外加工转接板即可直接固定标准取件配件。

　　设计阶段充分考虑注塑生产的现场工况，框架主体的镂空结构可避免拾取过程中滴落的注塑余料、脱模剂在结构表面积攒，斜向布置的筋条让落料可直接沿斜面滑落，不会在结构上堆积影响后续取件精度。每个拾取单元的安装面与框架主体之间设置有定位凸台，保证拾取元件安装后的平面度误差控制在0.05mm以内，确保多工位拾取时所有拾取元件的工作面处于同一平面，避免出现个别工位拾取失效的情况。框架与机器人侧的连接位设置在结构中心位置，采用中心对称的受力布局，让四个拾取工位的负载均匀传递到机器人连接法兰，避免偏载导致的连接螺栓受力不均、长期运行出现松动位移的问题。

　　安装边界方面，该拾取头的整体外接轮廓适配300T-500T吨位卧式注塑机的模腔开模空间，伸入模腔的部分无突出的尖锐结构，避免开合模过程中与模具型腔、抽芯机构发生干涉，结构厚度控制在120mm以内，可在模具开模间距150mm以上的工况下顺畅伸入，无需调整注塑机的开模行程参数。拾取头的总负载冗余设计满足单工位最大5kg工件的拾取需求，四个工位同步工作时可承载总重20kg的成型件，适配常见的家电外壳、汽配注塑件、包装类注塑产品的取件作业。

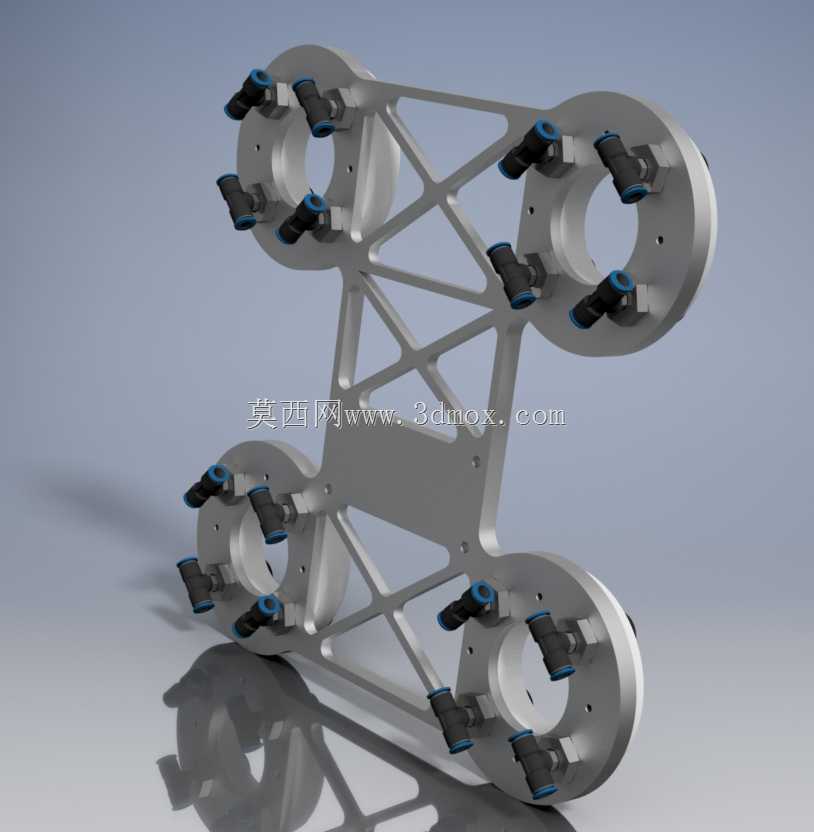

　　结构细节上，所有安装孔位均采用沉头设计，固定螺栓安装后不突出安装平面，避免拾取过程中螺栓刮伤成型件表面，影响产品外观质量。框架的棱边均做了R3以上的圆角倒钝处理，避免运维人员调试设备时被锐边划伤，同时减少高速运动过程中的风阻，降低运行噪音。每个拾取工位的侧面预留有气路走线槽，可将真空吸盘的气管、气动夹指的供气管路沿筋条内侧布置，通过线卡固定在结构上，避免管线外露在运动过程中与周边设备发生拉扯剐蹭，提升气路运行的稳定性，减少管线破损导致的停机故障。

　　在实际生产适配中，该拾取头可根据模具的腔距调整不同拾取单元的安装位置，框架上的连接筋条预留有扩展安装孔，可在一定范围内调整四个拾取工位的中心距，适配不同腔距的多腔模具使用，无需重新制作整体框架，提升部件的通用适配能力，减少生产换型时的末端执行器更换成本。结构的受力分析阶段针对高速启停的冲击载荷做了优化，斜向筋条的布置方向沿着机器人运动的加速度方向设置，可有效抵消加减速阶段的结构形变，保证拾取位置的重复定位精度控制在±0.1mm以内，满足高精度取件、放件的工位定位要求，避免放件时出现位置偏差导致后续工序无法正常开展。
