平行轴双级齿轮传动变速装置结构

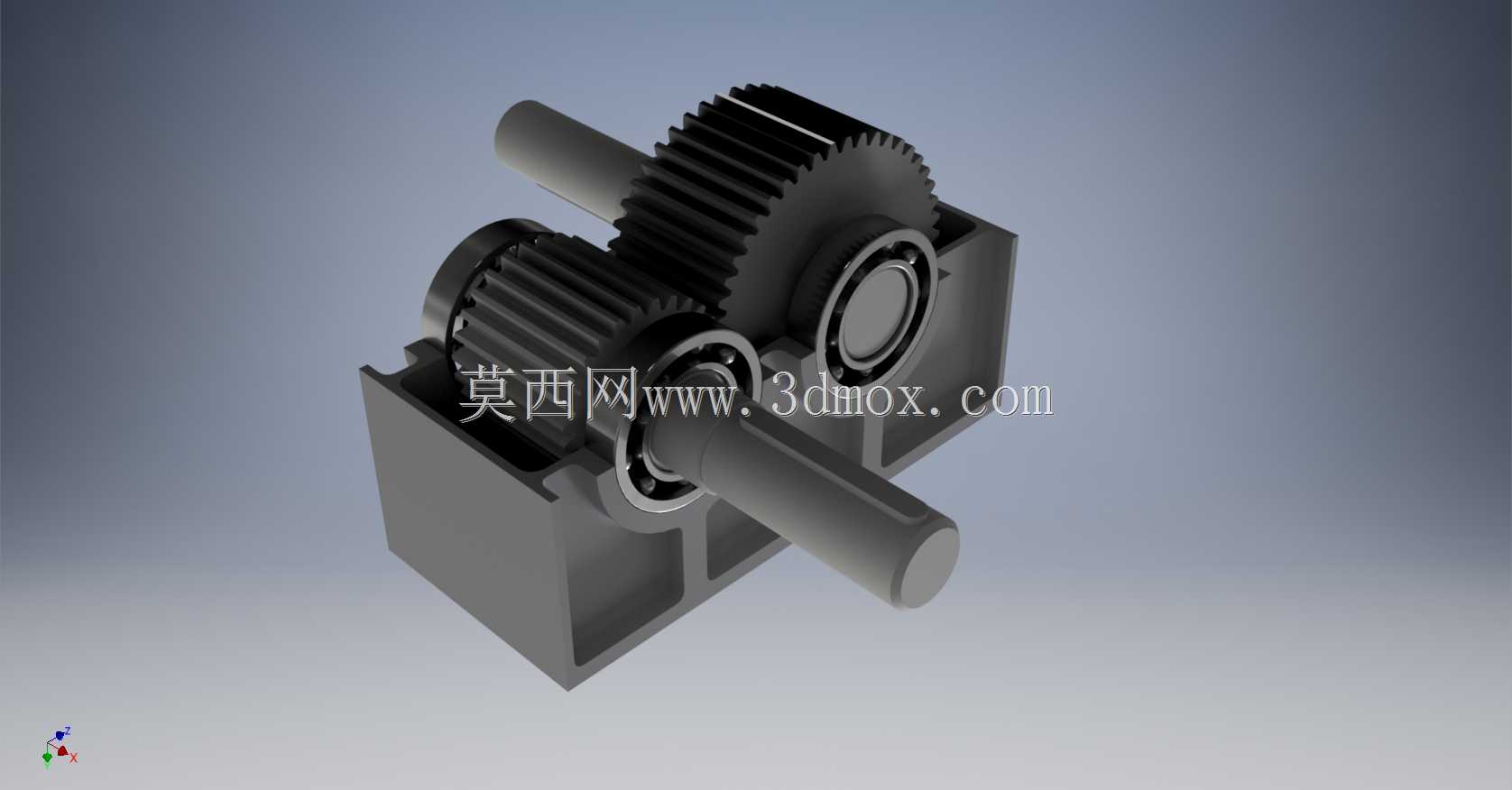

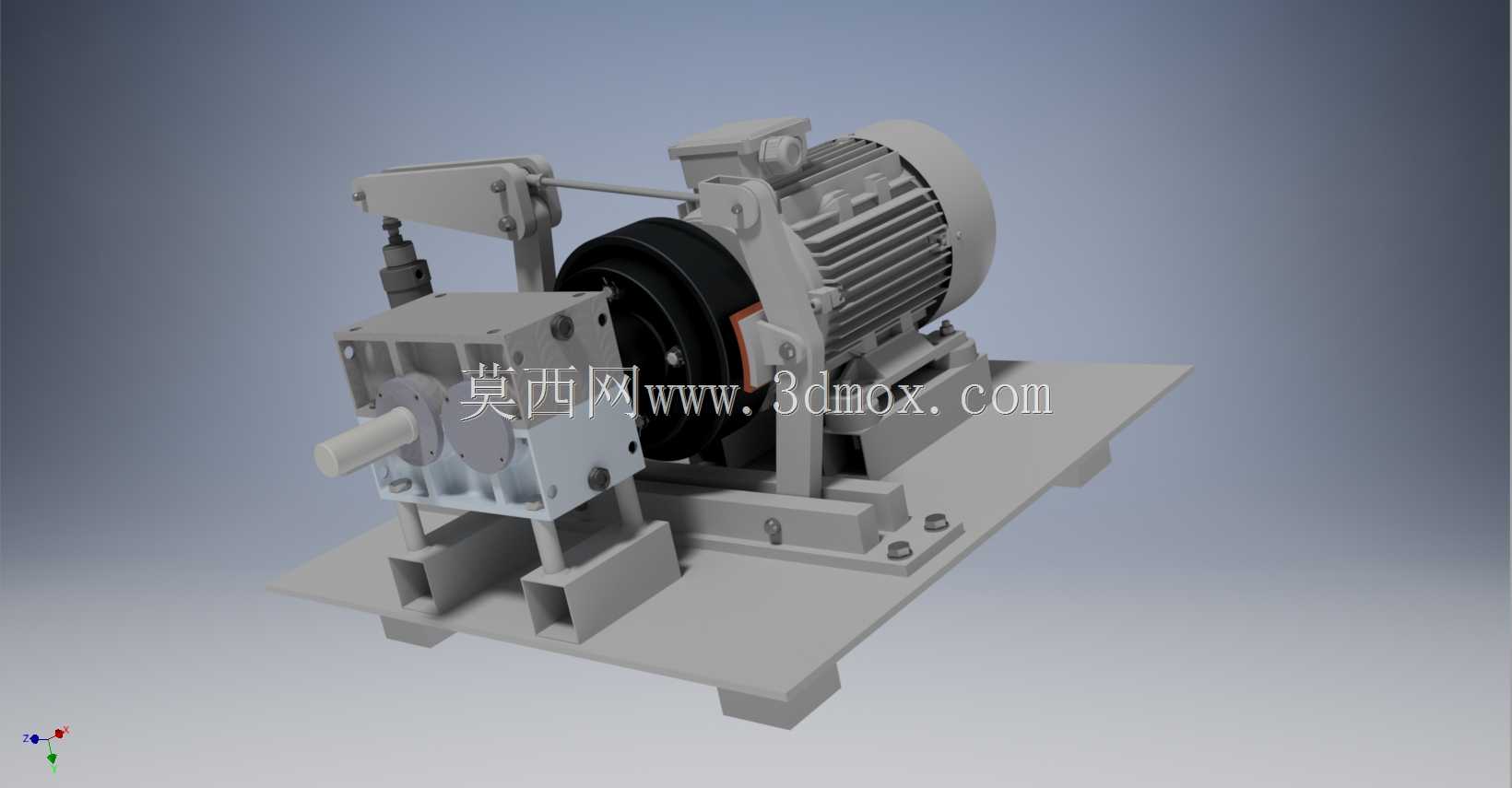

　　这款平行轴布置的齿轮变速结构，常被集成在中小功率动力传输链路中，作为原动机与工作端之间的转速扭矩匹配单元使用，常见于轻工输送设备、小型物料加工机具、实验室传动试验台这类对安装空间有紧凑要求的场景，用来把原动机输出的高转速低扭矩动力，转换为工作端需要的低转速大扭矩输出，同时保证传动过程的平稳性，避免动力传递过程中出现冲击载荷损伤后端执行部件。从结构布局来看，该装置采用两级圆柱直齿轮啮合传动方案，两根平行布置的传动轴分别承担动力输入与输出职能，轴系上配套的轴承组件直接嵌入箱体的轴承安装位，不需要额外设计独立轴承座，既压缩了整体安装占用空间，也能保证轴系的同轴度公差，减少装配环节的调整工作量。箱体采用剖分式？不，是一体式开式腔体结构？

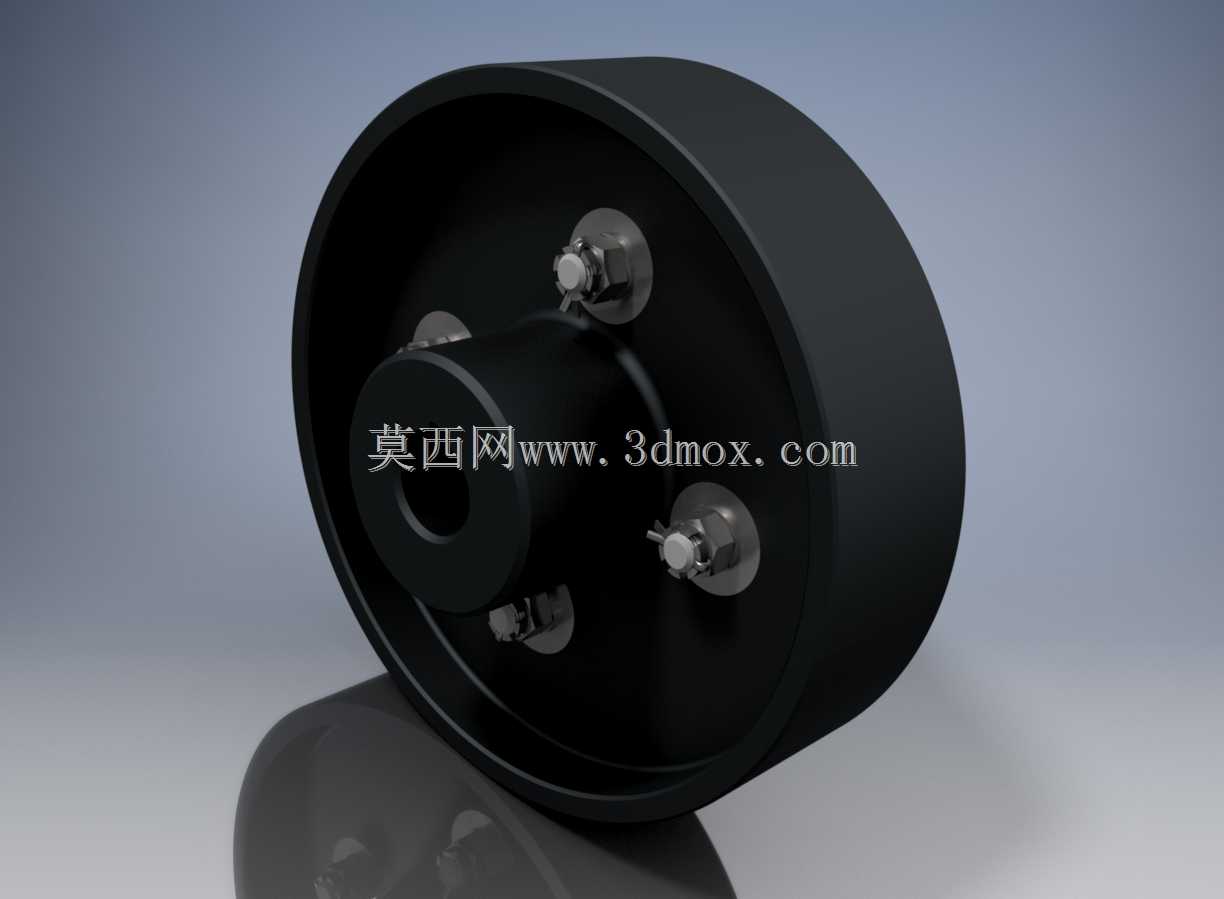

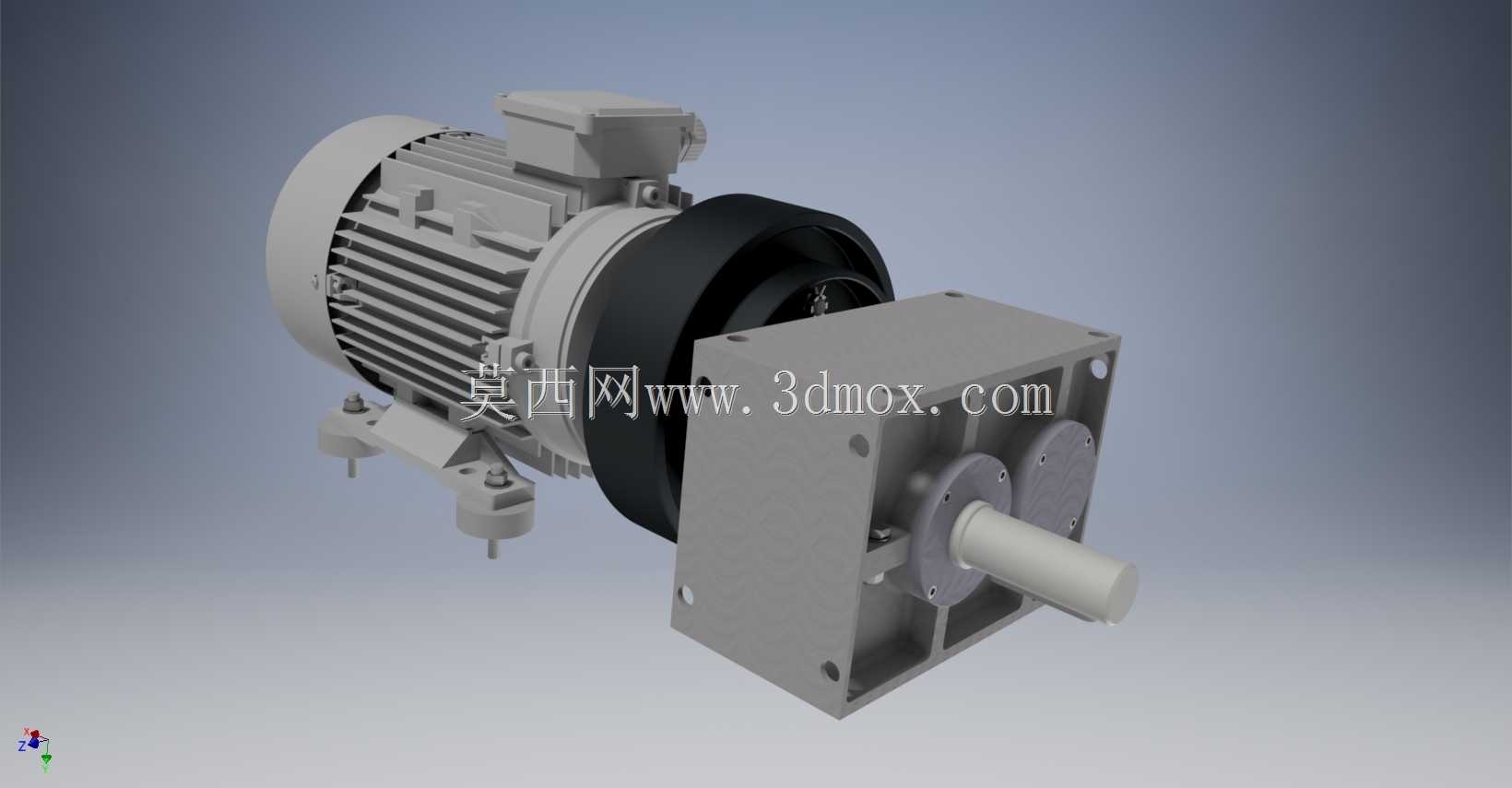

　　不对，从展示的结构看，箱体为单侧开放的盒型结构，齿轮与轴系组件可以从开放侧直接装入腔体，装配完成后通过端盖完成腔体封闭，这种设计的优势在于日常维护时不需要完全拆解设备与基座的连接，只需要拆开侧端盖就能检查齿轮啮合磨损情况、补充润滑脂，对于需要定期维护的连续作业场景来说，能大幅缩短停机检修的时间。设计过程中首先要匹配的是传动比参数，对应11kW功率等级、传动比1.75的使用需求，两级齿轮的齿数分配经过载荷校核，小齿轮采用更优的材料热处理工艺保证接触强度，大齿轮则侧重抗弯强度设计，啮合齿侧预留了合理的间隙，既可以补偿加工与装配带来的形位公差，也能避免热胀冷缩导致的齿面卡滞，同时保证润滑介质能顺利进入啮合接触面，减少齿面磨损。安装边界方面，输入轴与输出轴从箱体两侧同轴？不，平行伸出，轴伸端的直径尺寸按照标准传动件配合公差设计，可以直接配套联轴器、带轮等标准传动连接件，不需要额外加工转接轴；箱体底部预留了安装固定的螺栓孔位，孔位间距符合通用传动设备的安装基座尺寸规范，用户在替换同规格旧变速装置时，不需要重新加工安装基座，直接对位锁紧螺栓就能完成设备更换，降低现场改造的工作量。轴系上的轴承选型兼顾径向载荷与少量轴向载荷的承载需求，轴承安装位的轴肩高度按照轴承安装拆卸的标准要求设计，不会出现轴肩过高导致轴承无法拆卸、或者轴肩过低导致轴承定位失效的问题；齿轮与轴的连接采用平键周向固定，配合轴向挡圈完成轴向定位，保证传递额定扭矩时不会出现键槽压溃、

　　齿轮轴向窜动的问题。在实际使用场景中，这类变速装置不需要配套复杂的强制润滑系统，依靠腔体内部的润滑脂就能满足长期运行的润滑需求，适合在没有集中润滑供油条件的分散式作业点位使用；箱体的腔体结构设计时预留了足够的齿轮运转安全间隙，不会出现齿轮运转过程中蹭碰箱体内壁的问题，同时腔体的轮廓在保证结构刚度的前提下做了轻量化处理，减少整体设备重量，方便现场吊装与搬运。不同于大扭矩重载减速机的厚重结构，这款变速装置的结构更紧凑，传动效率更高，因为传动比相对较小，功率损耗主要来自齿轮啮合摩擦与轴承滚动摩擦，整体传动效率可以保持在较高水平，适合对传动能耗有要求的连续作业场景。设计阶段的校核环节，除了常规的齿面接触强度、齿根抗弯强度校核，

　　还对轴系的挠度做了验算，保证轴系在额定载荷下的变形量在轴承允许的调心范围内，避免出现轴系偏斜导致轴承偏磨、齿轮啮合偏载的问题；箱体的壁厚设计按照刚度优先的原则，在轴承安装位、螺栓固定位做了局部加厚处理，避免装配锁紧时箱体出现变形，影响轴系的装配精度。对于结构设计从业者来说，这个模型的参考价值在于，它展示了小功率变速装置在紧凑空间约束下的结构布局思路，如何在有限的箱体空间内合理布置齿轮、轴、轴承的位置，同时兼顾装配工艺性与维护便利性，没有多余的冗余结构，每个结构特征都对应明确的功能需求，比如箱体上的加强筋位置对应轴系载荷的传力路径，能以最小的壁厚满足结构刚度要求，减少不必要的材料浪费。在设备选型场景中，这类结构的变速装置适合安装在动力源与工作端转速差不大的传动链路中，不需要大传动比减速，只需要做小范围的转速匹配与扭矩缓冲，平行轴的布置方式也让动力输入输出的轴线保持平行，方便设备整体的布局规划，不会出现轴线折角带来的额外安装空间需求。
