带过滤结构的鹤形注塑机喷嘴结构设计

　　在注塑成型生产环节中，喷嘴是连接注塑机料筒与模具流道的核心过渡部件，其结构设计直接影响熔料输送的稳定性、成型件的外观质量与生产连续性，这款带HASCO标准过滤结构的鹤形喷嘴，正是针对精密注塑场景下常见的熔料杂质卡滞、流道堵塞、温度不均等痛点开发的专用结构。从实际应用场景来看，这类喷嘴多用于工程塑料精密注塑、小型复杂结构件生产，比如电子接插件、精密齿轮、医疗器械塑料配件的成型工序，这类生产场景对熔料洁净度、喷嘴温度控制精度、射胶终点的残料控制都有较高要求，普通直通式喷嘴在加工含回收料比例的原料、或是长时间停机重启后，很容易出现料筒内残留的碳化料粒、原料中的未塑化颗粒进入模具流道，造成浇口堵塞、制件缺胶、杂质嵌入制件表面等不良问题，而集成过滤结构的喷嘴可以在熔料进入模具前完成最后一道杂质拦截，大幅降低这类故障的发生概率。

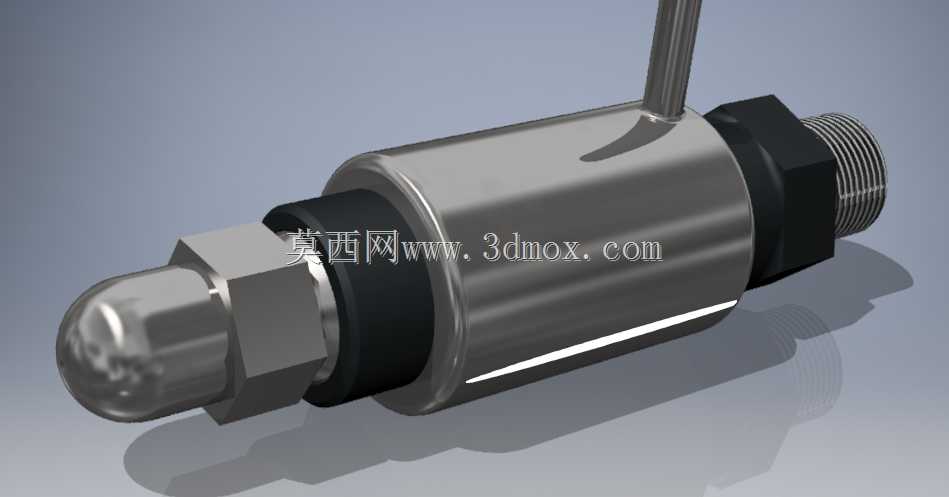

　　从功能特性上看，这款喷嘴采用鹤形弯管头部结构，区别于常规的直头喷嘴，其头部的球形封胶面可以更好地适配不同浇口套的R角匹配要求，减少射胶过程中的熔料溢边问题，同时弯管结构可以调整射胶出口的角度，在部分深腔模具、倒装模具的布局中，可以避开模具内部的顶针、冷却水路排布空间，降低模具的加工改造成本。喷嘴中段集成的波段加热器采用M45x3的标准连接螺纹，加热器内径为D6mm，可以紧密贴合喷嘴本体的外壁，实现沿熔料流动方向的均匀温度补偿，避免熔料在喷嘴段因为温度下降导致粘度升高、射胶压力损失增大的问题，加热器的接线端从喷嘴侧部引出，不会和料筒的其他加热圈、冷却管路产生安装干涉，日常维护更换时不需要拆卸整个喷嘴，只需要松脱加热器的固定卡扣即可完成替换。

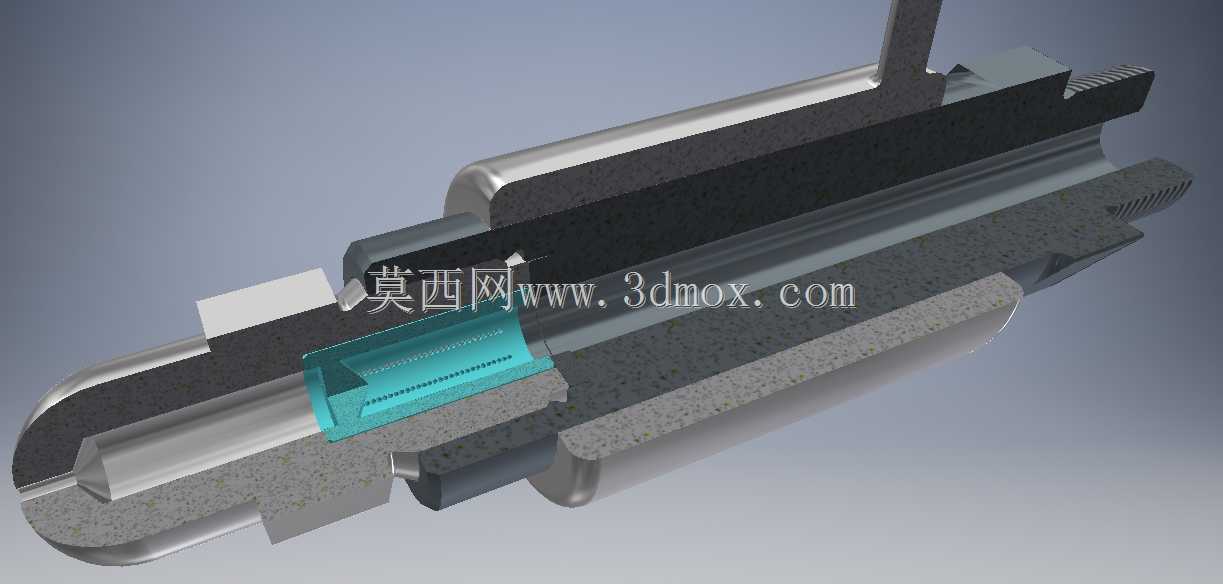

　　过滤结构采用HASCO标准的嵌入式过滤芯设计，过滤芯上均匀分布的小直径流道孔可以在熔料高速通过时，将尺寸大于孔径的碳化颗粒、未熔融塑料颗粒拦截在过滤芯前端，避免杂质进入模具流道，同时过滤芯的多孔结构还可以对熔料产生一定的混炼效果，让熔料在通过过滤段时温度分布更加均匀，减少因为熔料温差导致的制件内应力、翘曲变形问题。过滤芯采用可拆卸式结构，在生产一定模次后，可以将喷嘴头部的压帽拆卸，取出过滤芯进行高温煅烧或是超声波清洗，去除附着的杂质后即可重复使用，不需要整体更换喷嘴，降低了生产耗材成本。

　　从设计思路层面，这款喷嘴的整体结构采用模块化分段设计，从尾部的料筒连接螺纹段、中段的加热器安装段、过滤芯安装腔到头部的射嘴段，各段之间采用标准螺纹连接，不同段的零件可以根据实际生产需求进行替换，比如针对不同流动性的塑料原料，可以更换不同孔径的过滤芯，针对不同浇口套尺寸，可以更换不同头部R角、不同出口直径的射嘴头，不需要重新加工整个喷嘴本体，大幅提升了结构的通用性。在流道设计上，喷嘴内部的流道采用光滑的圆弧过渡，没有直角台阶结构，可以减少熔料在流道内部的滞留死角，避免熔料长时间滞留在流道内发生碳化分解，减少黄纹、黑点等制件外观不良的产生。

　　在外形尺寸与安装边界方面，喷嘴尾部的外螺纹采用注塑机行业通用的标准连接尺寸，可以直接适配大部分卧式注塑机的料筒头部安装位，不需要额外加工连接法兰；喷嘴整体的外径控制在常规喷嘴的尺寸范围内，加热器的外径和料筒加热圈的外径保持一致，不会超出料筒的保温罩安装空间，不需要对原有设备的保温结构进行改造；侧部伸出的加热棒接线端长度经过优化，不会和料筒周边的机械手、冷却水管路产生运动干涉，在开关模、射台进退的动作过程中不会出现碰撞问题。头部的鹤形射嘴段长度经过计算，在射台前进到位后，射嘴头部的球形面可以紧密贴合模具浇口套的凹面，封胶面的接触压力足够承受最大射胶压力，不会出现射胶过程中溢料飞边的问题，同时射嘴的伸出长度不会过长，避免因为头部悬伸量过大导致射胶过程中喷嘴晃动、漏胶的问题。

　　在实际选型使用中，这类喷嘴需要根据所加工的塑料原料特性调整过滤芯的孔径，比如加工高粘度的PC、PMMA等原料时，需要选择孔径稍大的过滤芯，避免熔料通过阻力过大导致射胶压力损失过多，加工添加了玻纤增强的原料时，需要选择经过硬化处理的过滤芯，减少玻纤对过滤孔的磨损，延长过滤芯的使用寿命。喷嘴的加热段温度需要单独进行PID控制，温度传感器直接贴合在喷嘴本体上，保证温度检测的准确性，避免因为喷嘴温度过低导致冷胶堵塞浇口，或是温度过高导致熔料分解流涎。
