IsoteQ被动式建筑保温墙体单元结构

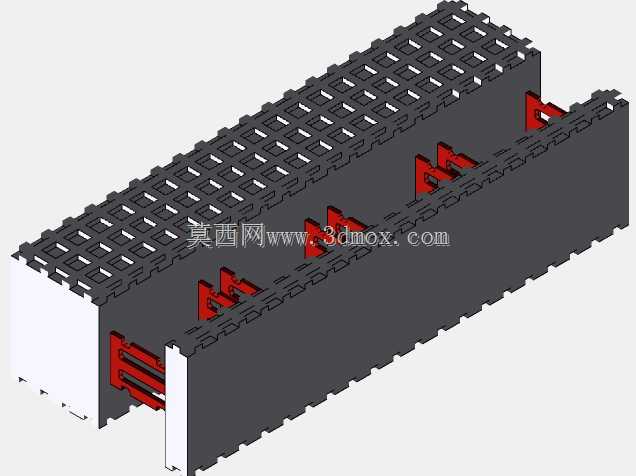

　　这款被动墙单元主要面向低能耗被动式房屋的墙体搭建场景，在民用住宅、小型公共建筑的外围护结构施工中，可直接作为模块化墙体砌块使用，替代传统的砖砌体加外保温的复合构造，大幅缩减现场施工的工序步骤。从实际使用逻辑来看，该单元采用模块化拼接设计，单元侧边设置有连续的凹凸卡扣结构，相邻单元拼接时可通过卡扣实现快速定位咬合，不需要额外的连接件辅助定位，拼缝处的咬合结构可形成连续的断桥构造，阻断墙体拼接位置的热桥路径，避免传统砌块墙体易出现的拼缝漏热、结露问题。单元内部集成了连续的保温层构造，红色的内置加强肋采用交错排布设计，既可以保证单元整体的结构强度，满足墙体竖向承重的力学要求，又不会形成贯通的金属或硬质材料热桥，将墙体整体的传热系数控制在被动房要求的极低范围内，使用该单元搭建的房屋，供暖能耗相比传统砖混结构墙体可降低六成左右，完全匹配被动式建筑的能耗指标要求。

　　从设计思路层面拆解，这款单元在结构设计时充分考虑了现场施工的容错性与安装效率，单元的外形采用标准化的模数化尺寸设计，长度、高度、厚度方向的尺寸均匹配常规建筑的模数网格，施工时可直接按照排布图快速拼装，不需要在现场进行大量的切割调整，单元端部的平口设计可直接与门窗框、结构梁柱进行衔接，衔接位置预留有填充密封材料的间隙，可保证墙体整体的气密性，减少无组织通风带来的热量损耗。内置的加强肋采用错位排布的方式，每一道加强肋都不贯穿墙体的内外表面，肋条之间的空腔完全填充保温材料，彻底消除了传统夹芯保温墙体存在的肋条热桥问题，同时肋条的排布密度经过力学计算验证，可承受三层及以下民用建筑的墙体竖向荷载，满足低层被动房的结构安全要求。

　　在安装边界方面，该单元的底部设置有定位卡槽，可直接与基础圈梁上的预埋定位条配合安装，安装时不需要额外的墙体找平工序，单元自身的平整度公差控制在1mm以内，拼装完成后的墙面平整度可直接满足后续内饰面施工的要求，不需要额外进行墙面抹灰找平，进一步缩短施工周期。单元顶部设置有承接槽，上层单元安装时可直接卡入下层单元的承接槽内，拼接完成后的墙体整体抗剪强度可满足常规地区的风荷载与抗震设防要求，不需要额外设置墙体拉结筋。墙体单元的内外表面均设置有粗糙的燕尾槽纹路，可直接与内外饰面的抹灰层或挂网构造形成可靠的机械咬合，避免后期饰面出现空鼓、脱落的问题。在管线预埋场景下，单元的保温层位置可直接在现场进行开槽布线，开槽后不会破坏单元的整体结构强度与保温连续性，布线完成后采用同材质保温材料填充开槽位置即可，不会在管线位置形成局部热桥。

　　不同于传统的墙体构造需要分别完成结构砌筑、保温层粘贴、抹灰找平多道工序，该集成式墙单元将结构受力、保温隔热、气密防渗多重功能集成在单个预制模块内，现场施工仅需完成模块拼接与接缝密封即可，施工效率相比传统墙体提升三倍以上，同时避免了传统外保温构造易出现的保温层脱落、开裂、耐久性不足的问题，单元的整体使用寿命与建筑主体结构保持一致，全生命周期内不需要进行保温层的更换维护。在节点处理上，单元与屋面、地面、门窗衔接的位置均配套有同材质的专用连接件，可保证不同构造节点位置的保温连续性与气密性，彻底消除节点位置的热桥隐患，让整个外围护结构形成连续完整的保温气密层，完全匹配被动式建筑对无热桥、高气密性的核心要求。
