乘用车多辐条轻量化轮辋结构设计

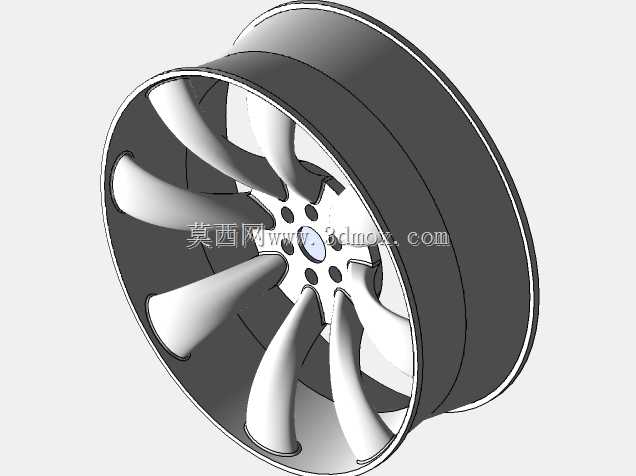

　　轮辋作为车轮总成的核心承载构件，直接决定了轮胎安装的匹配精度与整车行走系统的可靠性，日常设计中需要同时兼顾安装适配性、结构强度与轻量化需求，这款多辐条结构的轮辋，主要面向民用乘用车的改装与配套场景，适配常规低压真空胎的安装需求。从实际装车场景来看，这类轮辋需要匹配对应节圆直径的轮毂轴承安装位，中心孔的公差需要严格控制在过渡配合区间，避免装车后出现高速抖动的问题，周边的螺栓孔分布需要与车辆轮毂轴头的固定螺栓位置完全对应，孔位的位置度公差直接影响安装后的同轴度，设计时需要预留足够的螺栓沉头空间，避免固定螺母与轮辐产生干涉。这款轮辋采用了大曲率扭转辐条的设计思路，并非单纯追求外观的视觉效果，

　　每根辐条的截面从靠近轮缘处到中心安装盘位置采用渐变式厚度设计，靠近安装盘的位置受力集中，适当增加截面厚度提升抗冲击能力，靠近轮缘的位置受力分散，做减薄处理来降低整体重量，辐条的扭转曲面可以在车辆经过颠簸路面时，将路面传递的径向冲击分散到多根辐条上，避免应力集中导致的辐条断裂问题。轮辋的轮缘部分采用标准的深槽式结构，方便轮胎的拆装与固定，轮缘的凸起高度符合常规乘用车轮胎的匹配标准，能够在轮胎充气后牢牢卡住轮胎的胎圈位置，避免车辆转向时轮胎出现脱圈的风险，轮辋内部的气门嘴安装位预留了标准的通孔位置，适配常规的卡扣式气门嘴安装，位置避开辐条的遮挡区域，方便后续充气与胎压检测模块的安装。从安装边界来看，

　　这款轮辋的偏距设计适配多数前置前驱乘用车的轮腔空间，装车后不会与翼子板内衬、刹车卡钳产生干涉，轮辐背面预留了足够的刹车系统避让空间，即使是升级大尺寸刹车卡钳的车型，也能保证轮辋转动时不与刹车部件产生刮擦。在实际使用场景中，轮辋需要承受车辆加速、制动、转向时的多向载荷，设计时辐条与轮辋本体的连接位置做了圆弧过渡处理，避免直角结构带来的应力集中，轮辋的整体重量控制在同尺寸铸造轮辋的合理区间，既不会因为过重增加簧下质量影响车辆操控，也不会因为过度减重牺牲结构强度，日常行驶中遇到路面坑洼冲击时，结构本身的形变余量可以吸收部分冲击能量，避免直接出现开裂变形的问题。和传统的直辐条轮辋相比，这种扭转辐条的结构在相同重量下拥有更好的抗扭转性能，

　　车辆急加速或者紧急制动时，轮辋承受的扭矩可以顺着辐条的曲面均匀传递，不会在单根辐条上形成过大的应力峰值，同时曲面结构的空气动力学表现更好，车辆高速行驶时可以引导气流穿过轮辐，带走刹车系统产生的热量，提升刹车系统的热稳定性。轮辋的中心安装面做了精加工处理，保证与轴头安装面的完全贴合，避免安装面不平整导致的车轮动平衡失准，设计时预留了平衡块的安装位置，不管是粘贴式平衡块还是卡扣式平衡块都有对应的安装空间，方便后续做轮胎动平衡校准。
