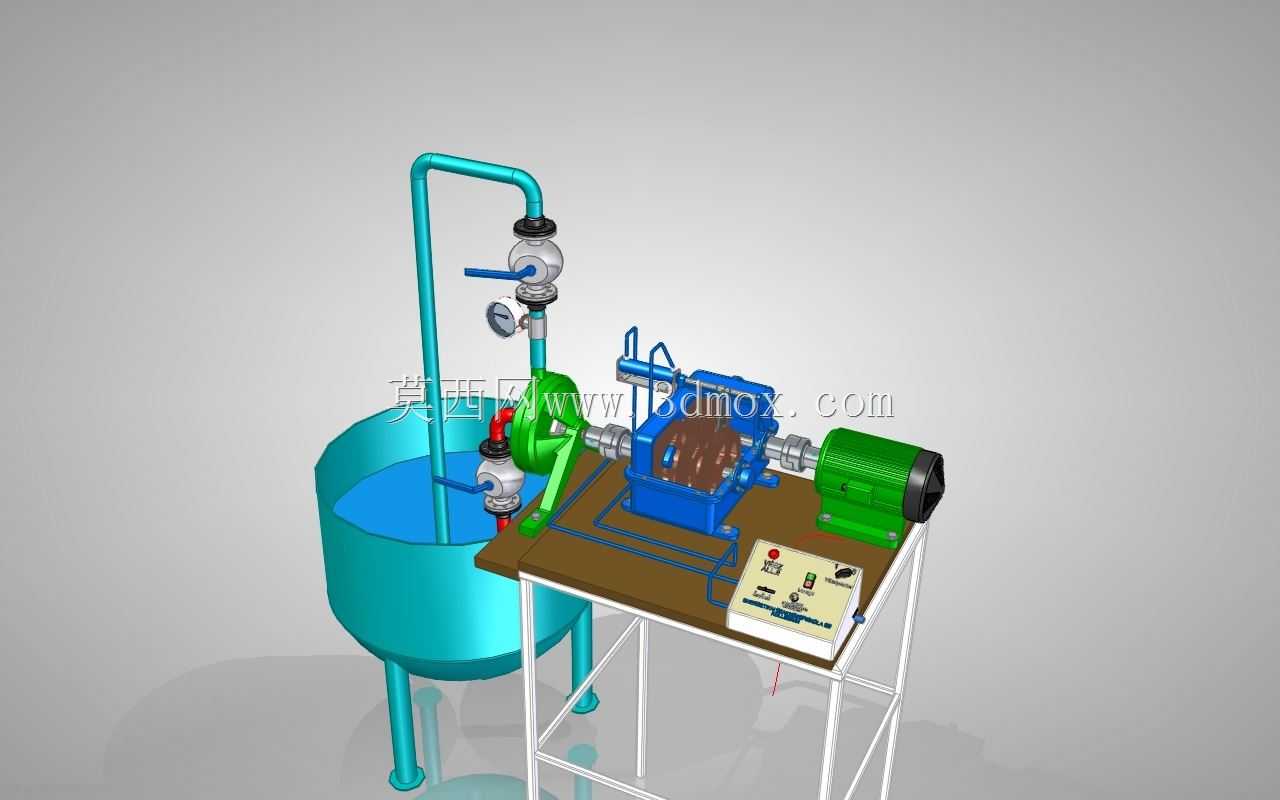

教学演示用发动机驱动泵组实训装置

　　这套装置的核心定位是面向流体机械、动力传动相关教学场景的实训载体，区别于工业现场连续运行的量产泵组，它在结构上做了可视化适配，所有管路连接、动力传递路径、控制元件都做了外露处理，方便学习者直观观察动力从动力端到流体端的完整传递过程。从实际用途来看，它可以完成离心泵启停操作、管路阀门调节、流量压力参数匹配、动力端负载特性观测等多个实训科目，不需要额外搭建复杂的外围管路，整套装置集成了储液、动力输送、控制、参数观测的全部功能单元，搬入实训场地接通电源即可开展教学操作。

　　功能特性上，整套装置采用撬装式集成设计，所有部件都固定在统一的方管焊接支架台面上，储液单元采用立式锥底结构，锥底设计可以避免实训介质长期留存产生的沉积问题，储液罐侧面预留了液位观测的透明管位，方便实训过程中直观判断罐内介质存量。动力端采用电动机与泵体直联的传动结构，省去了皮带、联轴器护罩等遮挡结构，学习者可以直接观察泵轴的运转状态，泵体出口的管路上依次设置了截止阀、压力表，通过调节截止阀开度可以改变管路阻力，观测不同工况下泵出口压力的变化规律，也可以通过阀门的全开全关操作，模拟泵出口憋压、空载启动等典型工况，帮助学习者理解泵组操作的规范流程。

　　设计思路上，首先考虑的是教学场景的安全性，所有电气控制元件都集中在独立的电控盒内，电控盒设置在台面靠前的操作位置，操作按钮、指示灯、开关都做了明显的功能标识，强电接线部分全部封闭在盒体内部，避免实训操作过程中发生触电风险。其次是拆装便利性，泵体与电机的连接采用标准紧固件固定，不需要专用工具就可以完成泵体的拆卸与装配，方便开展泵体结构拆解、叶轮间隙调整等实操训练，管路连接采用标准螺纹接头，拆卸后可以反复组装，不会因为多次拆装出现密封失效问题。台架的支腿采用可调脚杯结构，可以适应实训场地不平整的地面，保证装置运行过程中不会出现晃动，台架下方预留了足够的腿部空间，操作人员可以站在台面正前方完成所有操作，不需要侧身或者探身够取操作元件。

　　外形尺寸与安装边界方面，整套装置的台面高度设置为850mm，符合人体站立操作的舒适高度，台面整体长宽控制在1200mm700mm范围内，加上储液罐、管路的外伸部分，整体占地尺寸不超过1500mm900mm，普通实训教室的标准工位就可以放置，不需要额外预留过大的安装空间。安装时只需要保证地面水平，将四个脚杯调整到统一高度即可，不需要做地脚螺栓固定，因为装置整体重心偏低，储液罐即使注满介质，整体重心也在台架支撑面范围内，电机与泵体运行产生的振动不会导致装置移位。管路的最高处距离地面1600mm，不会遮挡操作人员观察其他实训设备的视线，电控盒的操作面距离台面高度150mm，手臂自然下垂就可以触及按钮，操作姿态符合人机工程学要求。

　　从结构细节来看，泵体入口直接通过管路连接到储液罐底部，入口管路设置了独立的截止阀，检修泵体时可以关闭入口阀，不需要排空储液罐内的全部介质，减少实训准备的工作量。出口管路的末端做了弯管处理，介质直接回流到储液罐内，形成闭式循环回路，不需要外接排放管路，实训过程中介质不会外溢，保持实训场地的整洁。压力表采用径向安装结构，表盘朝向操作人员站立的方向，读取数值时不需要弯腰或者侧身，数值观测直观方便。动力端的电机采用标准卧式安装结构，安装底座设置了长条形调节孔，可以调整电机与泵轴的同轴度，也可以适配不同尺寸的电机替换，满足不同实训科目的动力匹配需求。
