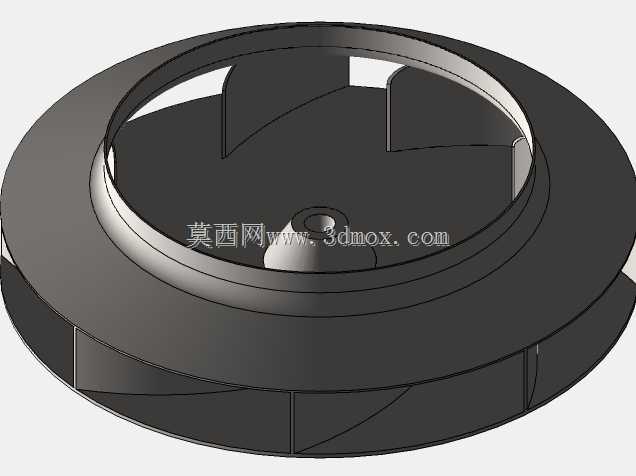

离心叶轮结构设计三维数模

　　在流体输送类设备的核心部件设计中，离心叶轮的结构合理性直接决定整机的运行效率、运行稳定性与服役寿命，这类叶轮广泛配套在清水离心泵、化工流程泵、暖通循环泵、小型离心通风机等设备中，承担着将原动机输入的机械能转化为流体压力能与动能的核心作用，是流体输送系统中无可替代的核心做功元件。从实际工况适配角度来看，这类闭式结构的离心叶轮，更适配输送不含大颗粒硬质杂质的清洁流体场景，在民用供水、工业循环冷却、暖通空调水循环、小型化工介质输送等场景中应用占比极高，相比开式、半开式叶轮，闭式结构的叶轮和泵体蜗壳的配合间隙更小，容积效率更高，运行过程中的流体泄漏损失更低，能在常规转速工况下保持更稳定的输出压头。

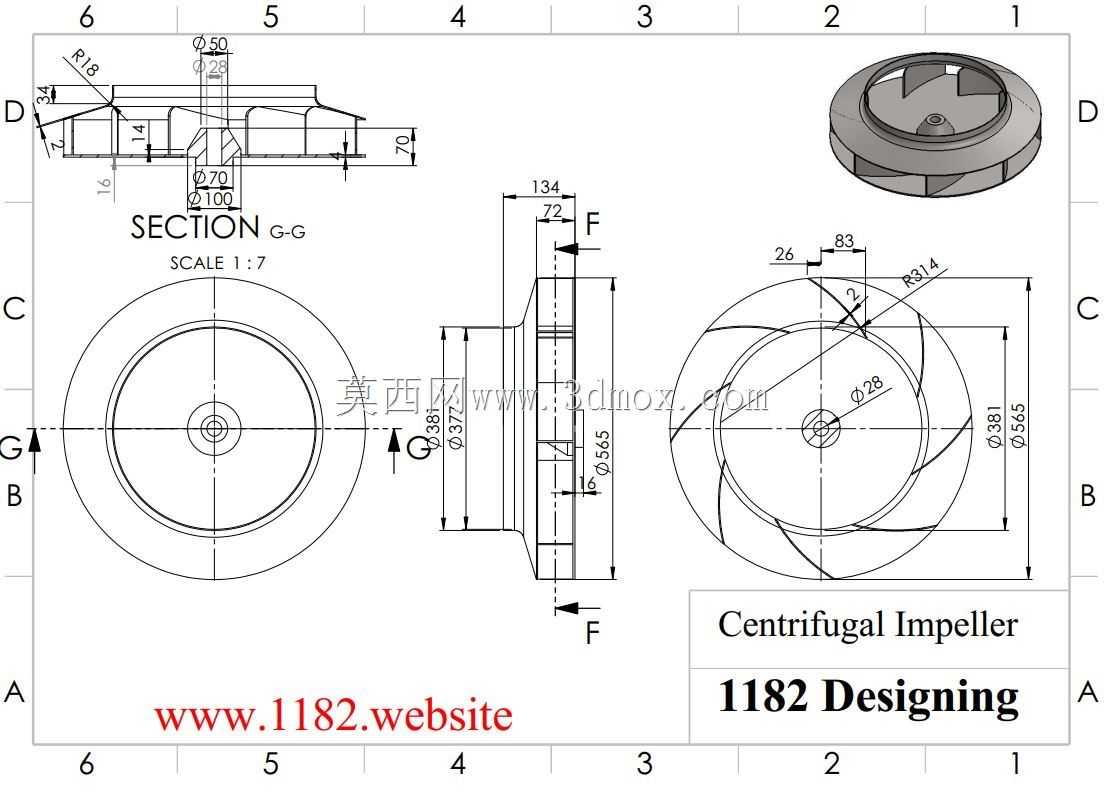

　　从结构设计逻辑来看，这款叶轮采用后弯式叶片构型，叶片出口安装角经过适配常规比转速工况的优化，能在运行过程中有效降低流体在叶片出口处的尾迹损失，减少叶轮出口的流体脉动，降低设备运行过程中的振动与噪声水平。叶轮整体采用轮盘、轮盖与叶片一体化的结构设计，中心位置设置带定位止口的轮毂结构，轮毂内孔用于和泵轴配合传递扭矩，端面的止口结构能保证叶轮和轴装配后的同轴度，避免高速旋转时出现动平衡超差的问题。从图纸标注的尺寸边界来看，叶轮最大外圆直径为565mm，轮毂侧的轴向总安装尺寸为72mm，进口端的内孔通径为100mm，叶片进口边做了R18的圆角过渡处理，能有效降低流体进入叶轮流道时的冲击损失，避免在叶轮进口区域产生局部涡流，提升叶轮的气蚀耐受性能。

　　在建模过程中，需要重点把控几个核心结构的尺寸精度：首先是叶片的型线精度，这款叶轮的叶片采用空间扭曲构型，从进口端到出口端的型线平滑过渡，相邻叶片之间的流道截面变化均匀，能保证流体在流道内的流速平稳变化，避免出现局部流速突变造成的能量损失；其次是轮盖与轮盘的壁厚均匀性，整个叶轮的壁厚保持一致，既可以避免铸造或注塑成型过程中出现缩孔、变形等缺陷，也能保证叶轮整体的质量分布均匀，减少动平衡校正时的去重量；最后是安装配合面的精度控制，轮毂内孔、轴肩定位面的尺寸公差需要满足旋转部件的配合要求，保证装配后叶轮的径向跳动与端面跳动在允许范围内，避免运行过程中出现叶轮蹭碰蜗壳的问题。

　　从实际安装适配的角度来看，这款叶轮的轴向安装尺寸、轮毂配合直径都适配常规单级单吸离心泵的安装腔尺寸，不需要对原有泵体的安装结构做改动就可以完成替换，叶轮的出口宽度和蜗壳的流道宽度匹配，能保证流体从叶轮流出后顺畅进入蜗壳流道，减少扩散损失。在结构细节处理上，叶片和轮盘、轮盖的连接位置都做了小圆角过渡，既可以减少应力集中，提升叶轮的结构强度，在高速旋转时承受更大的离心力载荷，也能减少流道内的尖角阻力，提升流体过流的顺畅度。这类叶轮的设计过程中，还需要考虑动平衡性能，建模时需要保证所有叶片的分度均匀，单个叶片的型线、厚度一致性偏差控制在极小范围内，从设计源头减少不平衡量，降低后续动平衡工序的加工难度。

　　在不同工况的适配调整中，这类基础结构的叶轮可以通过调整叶片出口宽度、叶片出口安装角、叶轮外圆直径等参数，适配不同流量、扬程的使用需求，比如需要更高扬程时可以适当增大叶轮外圆直径或者调整叶片出口角，需要更大流量时可以适当加宽叶片出口流道宽度，基础结构的通用性较强，能覆盖很大一段参数区间的流体输送需求。对于结构设计从业者来说，这类叶轮的建模需要兼顾流体性能要求与结构工艺性，不能只追求水力性能而忽略加工制造的可行性，比如叶片的拔模角度、壁厚的均匀性、过渡圆角的设置，都需要同时满足性能要求与成型工艺要求，才能保证设计出的产品能顺利加工制造，并且在实际运行中达到设计的性能指标。
