脚踩式便携脚踏充气泵结构设计

　　日常汽修、家用充气场景里，脚踩式充气泵一直是兼顾便携性与输出压力的常用工具，这款脚踏泵的结构设计完全围绕单人脚力操作的人机逻辑展开，没有多余的冗余结构。从实际使用场景来看，这类脚踏泵不需要外接电源，也不需要手持持续施力，操作者单脚踩压踏板即可完成充气作业，不管是家用轿车轮胎应急补气、自行车充气，还是小型气动元件的低压供气，都能适配，尤其适合户外无电源场景下的临时气压供给作业。

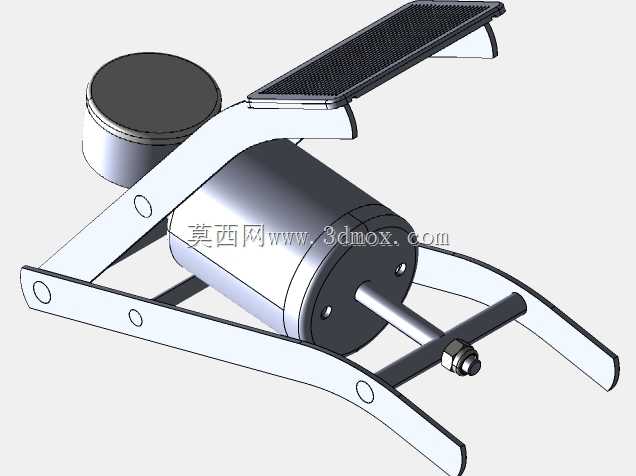

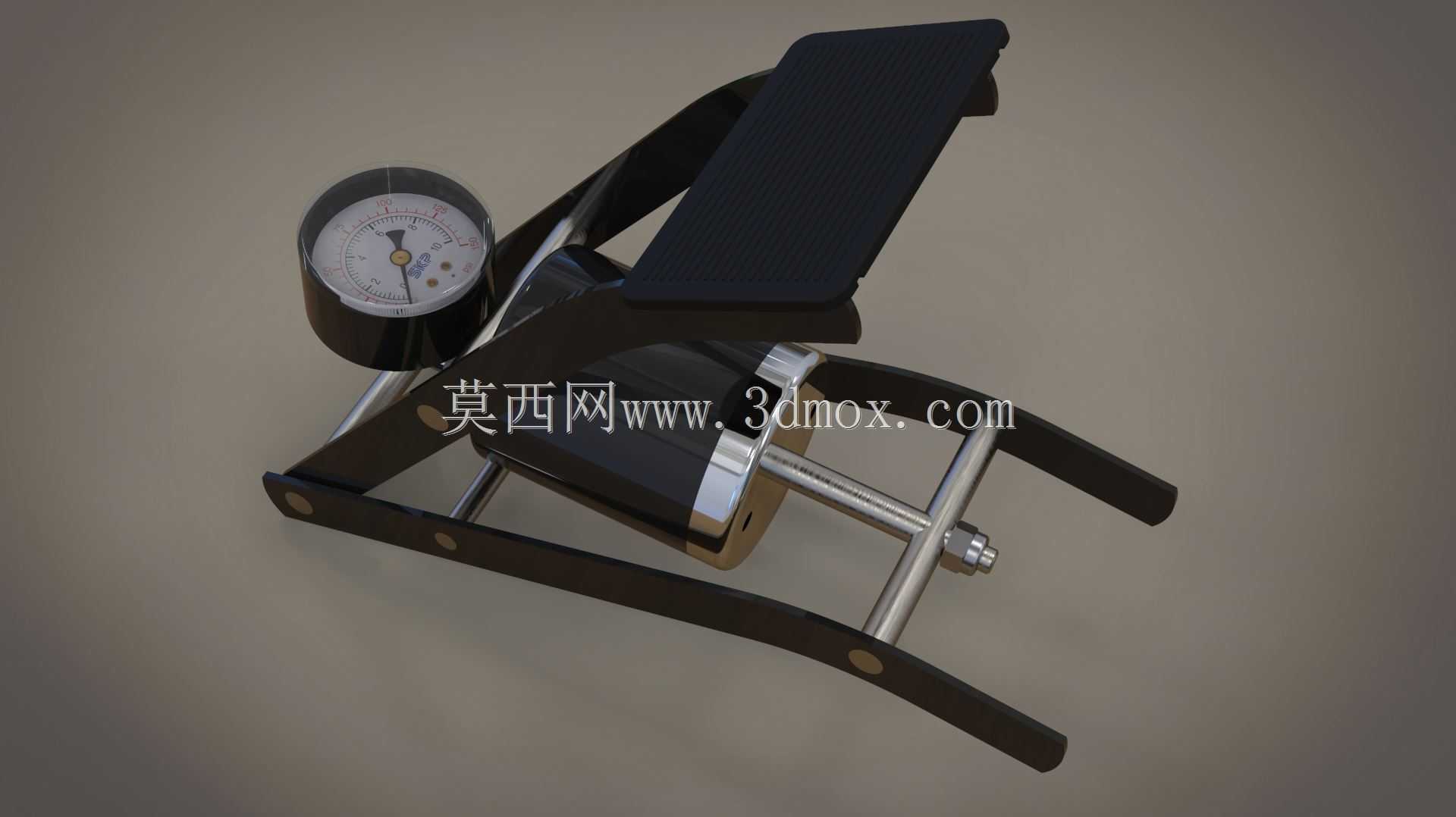

　　整体结构采用折叠式连杆传动布局，底部的支撑脚展开后形成稳定的三角支撑面，踩压作业时不会出现侧翻滑移，踏板表面做了防滑纹理设计，鞋底沾附少量泥水时也能保证施力不打滑。核心的增压缸体采用单作用柱塞结构，柱塞杆与踏板连杆通过铰接销轴连接，踩下踏板时连杆带动柱塞向前推进，压缩缸体内腔的空气完成压气行程，松开踏板时内置的复位弹簧会带动柱塞回退，同时进气阀片开启完成吸气行程，整个传动比经过匹配，单脚施力即可轻松达到常用的充气压力范围，不需要额外借助身体重量猛踩。

　　顶部集成的直读式气压表直接与缸体出气通路连通，没有多余的转接管路，避免了转接位置的气压泄漏，读数视角刚好对准操作者站立时的视线高度，充气过程中不需要弯腰就能实时读取当前输出气压，避免过充导致的安全隐患。出气端预留了标准的快插接头安装位，可以适配不同规格的充气嘴，不管是汽车轮胎气门嘴、自行车美嘴法嘴，还是小型充气玩具的气嘴，都能通过更换接头快速适配。

　　从设计思路上看，整个结构优先考虑了便携收纳需求，不使用时可以将踏板与支撑脚折叠贴合，整体厚度控制在很小的范围内，可以轻松放入汽车后备箱的储物格、家用工具箱甚至大号背包里，不会占用过多储物空间。所有铰接位置都采用了耐磨销轴配合自润滑衬套的结构，长期反复踩压也不会出现铰接松旷、卡滞的问题，缸体与柱塞之间的密封件采用耐老化的橡胶材质，长期放置不用也不会出现密封失效、漏气的问题。

　　安装边界方面，展开使用时整体占地尺寸很小，只需要一块平整的硬质地面即可放置作业，不需要额外的固定螺栓或者安装基座，地面平整度只要满足支撑脚完全贴合即可正常使用，哪怕是户外非硬化的泥土地面，只要垫上一小块硬质垫板就能稳定作业。折叠收纳后的整体外形规整，没有突出的尖锐棱角，不会刮蹭储物空间内的其他物品，重量控制在单人单手提携毫无压力的范围，女性使用者也能轻松拎取移动。

　　结构上还做了过压保护的预留设计，缸体侧壁预留了安全阀安装孔位，量产时可以加装低压安全阀，当输出气压超过设定阈值时自动泄压，避免缸体超压损坏或者充气物件过充爆裂。整个传动连杆的受力经过校核，日常使用的踩压力度下，连杆的形变控制在弹性形变范围内，不会出现永久变形或者断裂的问题，所有受力销轴的剪切强度都留足了安全余量，哪怕偶尔施力过猛也不会出现销轴断裂的故障。出气通路的气流通道做了顺滑过渡，没有直角急转弯的结构，尽可能降低压气过程中的气流阻力，提升充气效率，减少无效的施力损耗。
