易制造桌面级FDM熔融沉积成型3D打印设备

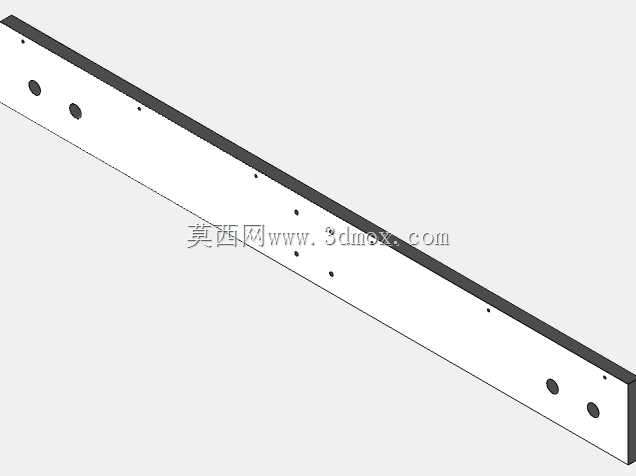

　　这款桌面级增材制造设备的结构设计，从个人DIY、创客工坊、教学实训的实际使用场景出发做了大量适配，没有采用复杂的一体化钣金框架，而是选用标准铝型材配合裁切板材搭建主体底座，所有加工件都能通过普通线切割、钻铣工艺完成，不需要开模或者定制特殊型材，大幅降低了自制加工的门槛，哪怕是没有精密加工条件的个人爱好者，也能依靠常规五金工具完成整机组装。

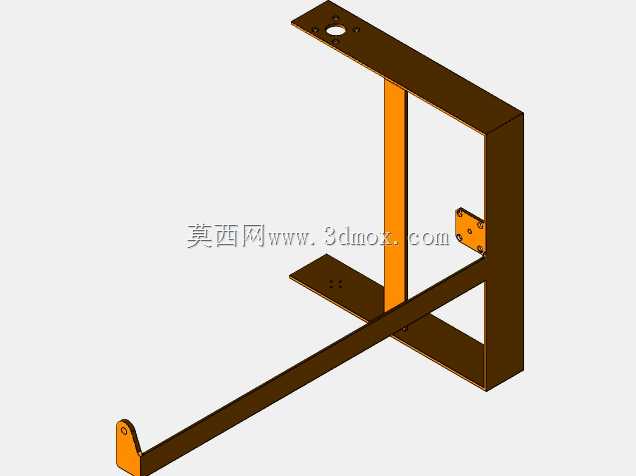

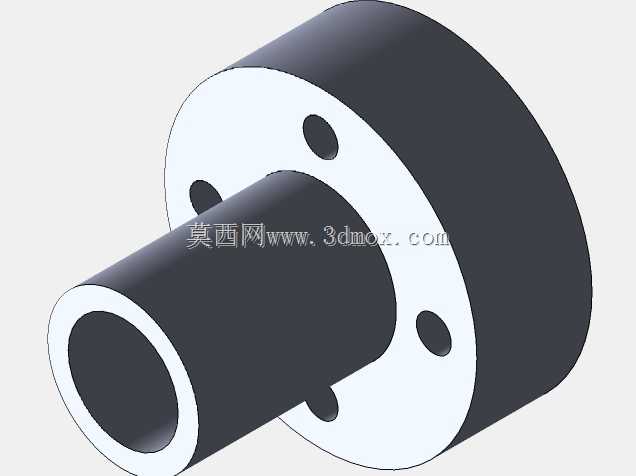

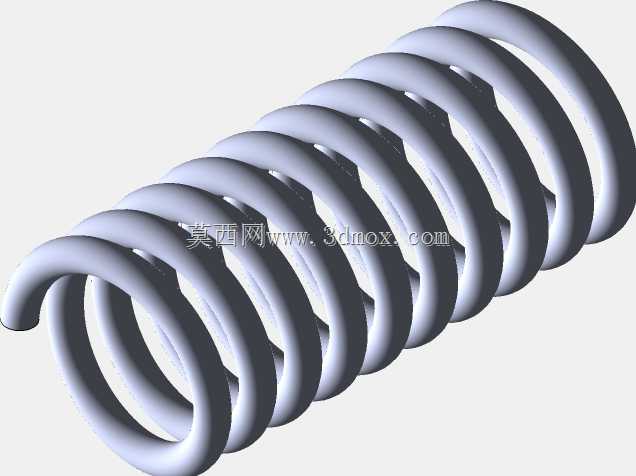

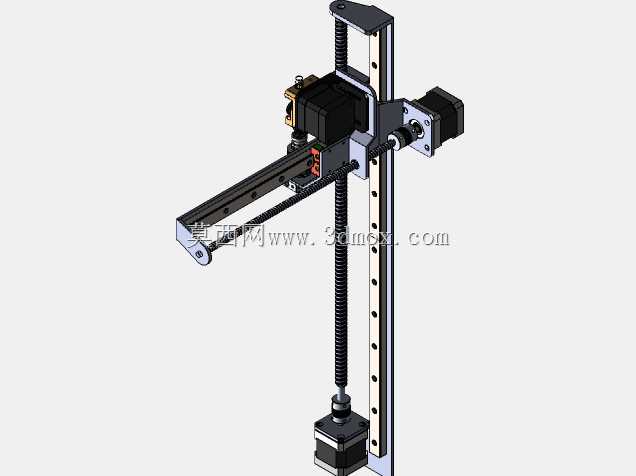

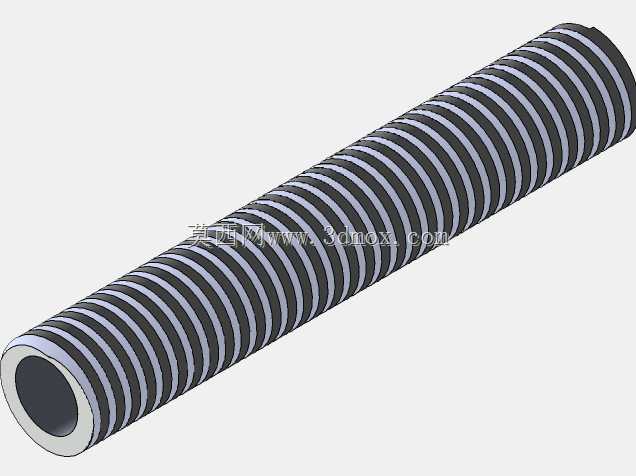

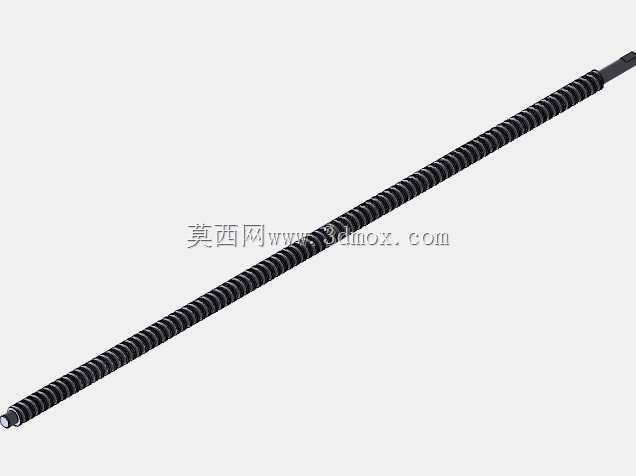

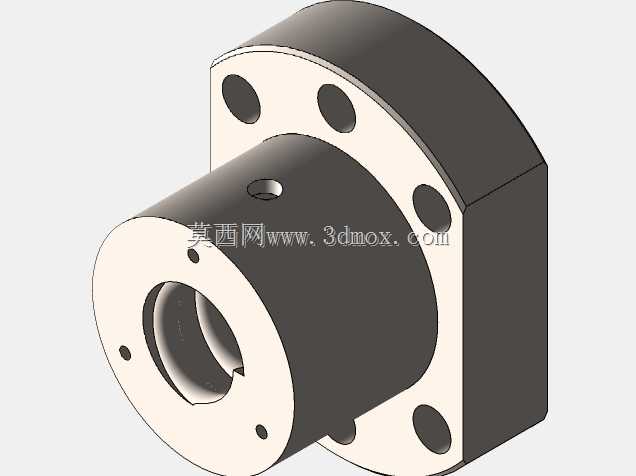

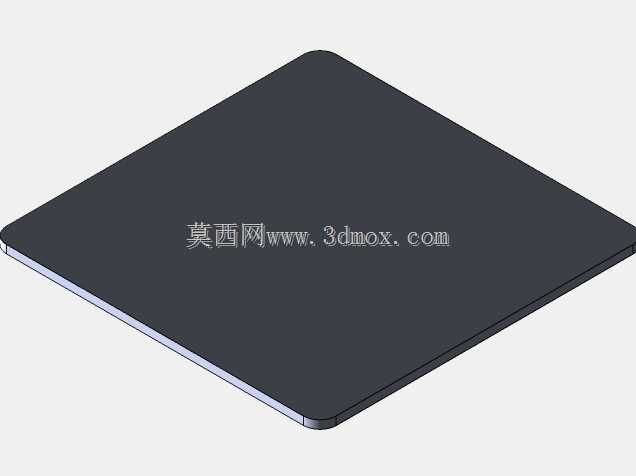

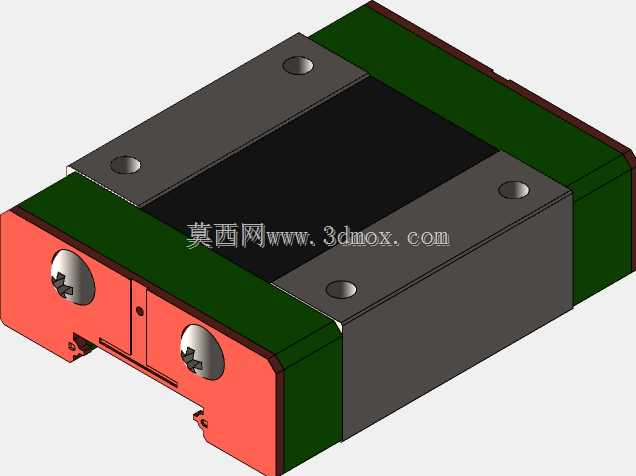

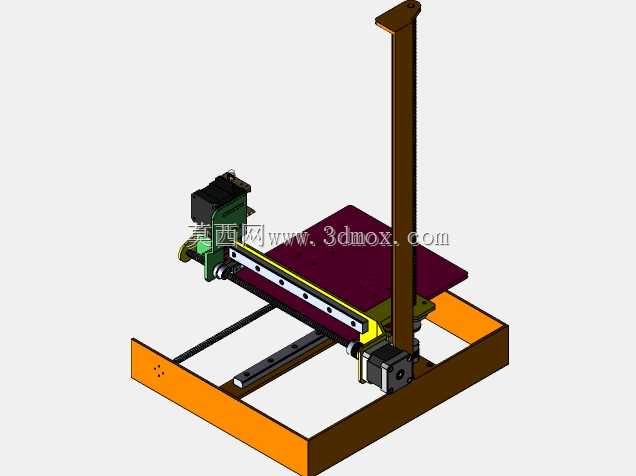

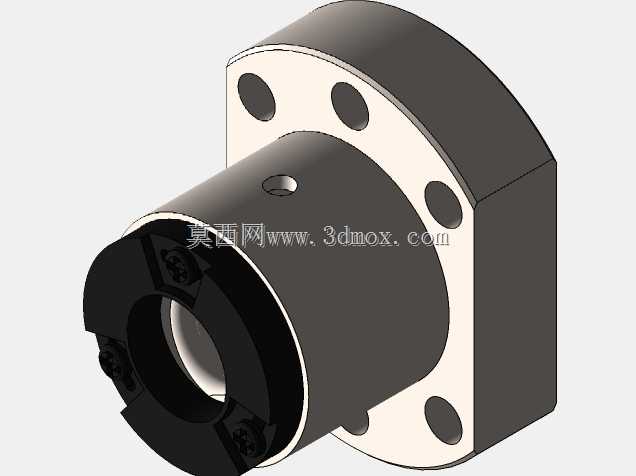

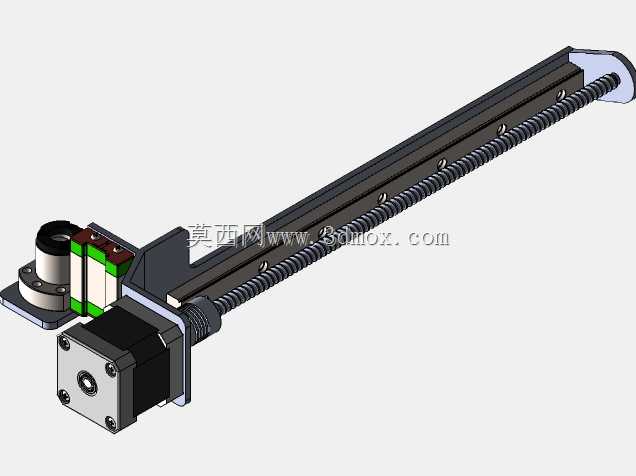

　　运动结构上采用了Prusa i3类的单Z轴立柱布局，Z向传动依靠立柱侧装的直线导轨搭配丝杆实现，打印平台沿Z轴做垂直升降运动，X轴组件搭载挤出头做横向移动，Y轴传动集成在橙色底座框架内，带动打印平台做前后进给，这种运动分配方式把较重的Y轴驱动组件固定在底座上，降低了运动部件的整体重量，能有效减少高速运动时的惯性抖动，提升打印过程的稳定性。打印平台采用了平整的耐高温板材作为成型面，预留了加热膜、调平弹簧的安装位，能适配PLA、ABS等多种常见的FDM打印耗材，成型区域的边界尺寸经过合理规划，既能满足日常手板制作、零件打样、创意模型制作的尺寸需求，又不会因为成型幅面过大导致设备整体占用过多桌面空间，整机放置在常规工作台上不会超出桌面边界，适合小型工作室、学校实验室的桌面摆放使用。

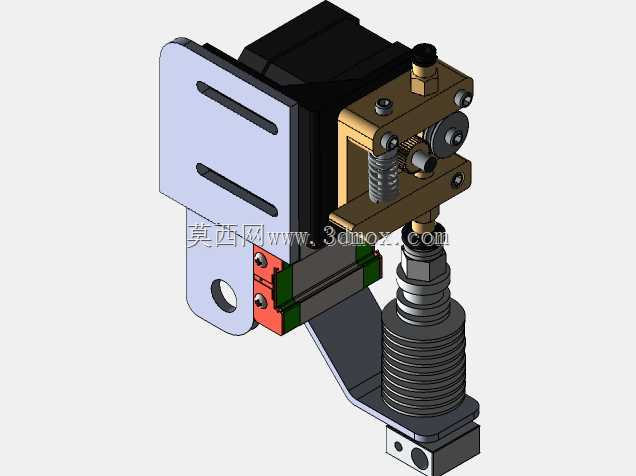

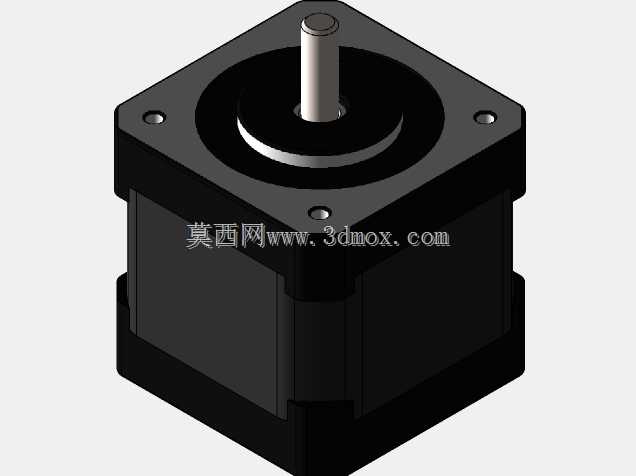

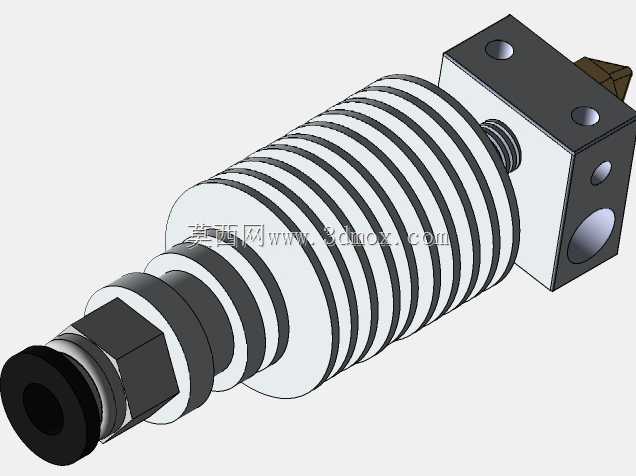

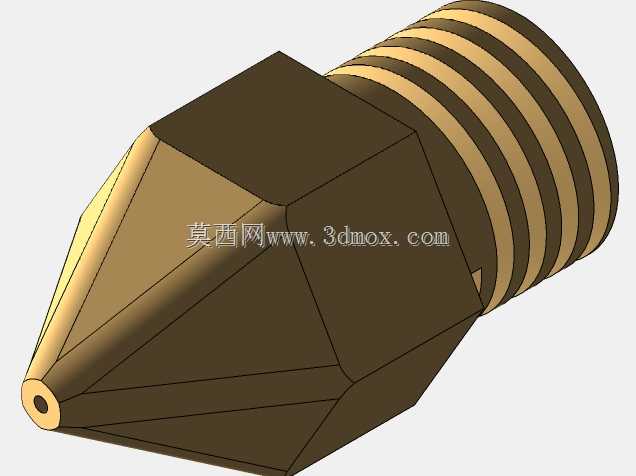

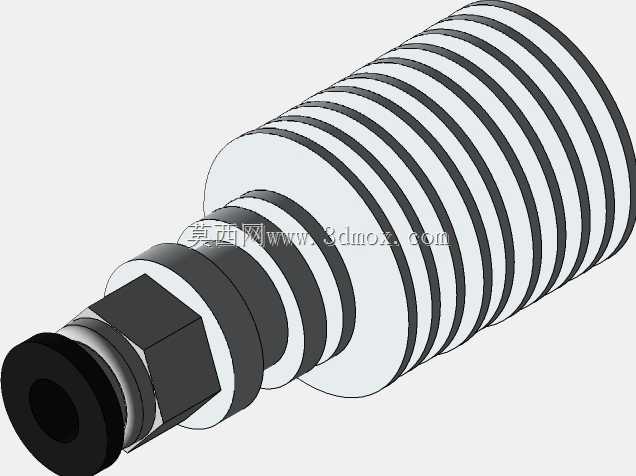

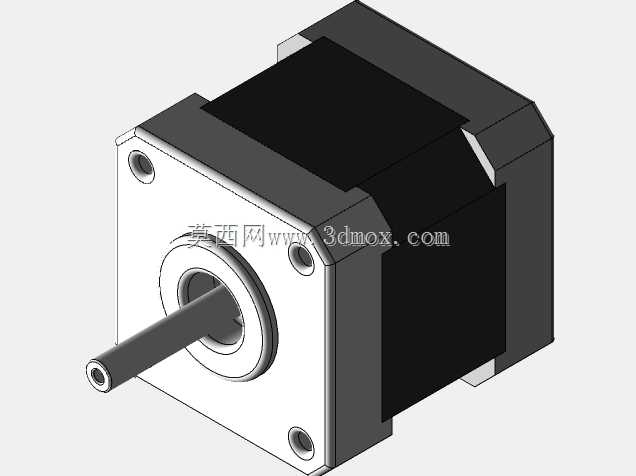

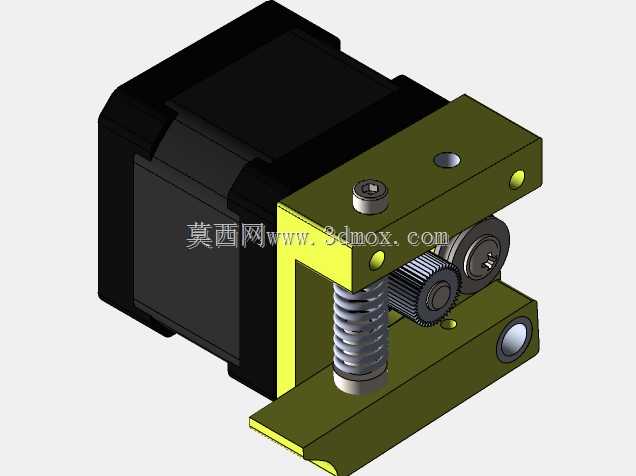

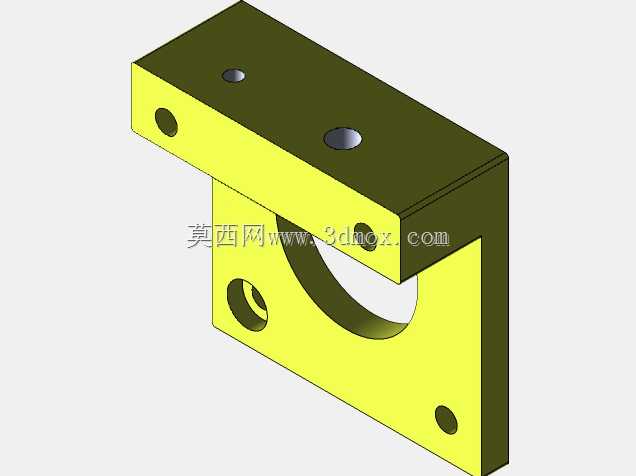

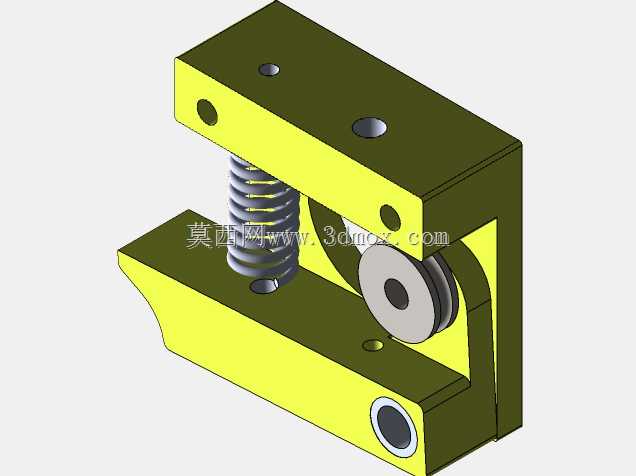

　　挤出端采用了近端挤出的安装方式，挤出电机直接固定在X轴滑台上，缩短了耗材送料的路径，能减少柔性耗材打印时的送料迟滞问题，X轴的传动皮带预留了张紧调节结构，长期使用出现皮带松弛时不需要拆解整机就能完成张紧度调整，所有走线都沿型材槽位布置，预留了理线空间，避免运动过程中线缆剐蹭打印件或者传动部件。设备的电控安装位预留在底座后侧区域，能容纳常规的3D打印控制板、电源模块、散热风扇，接口位置预留了足够的插拔空间，方便后期维护时更换接线或者升级电控组件。

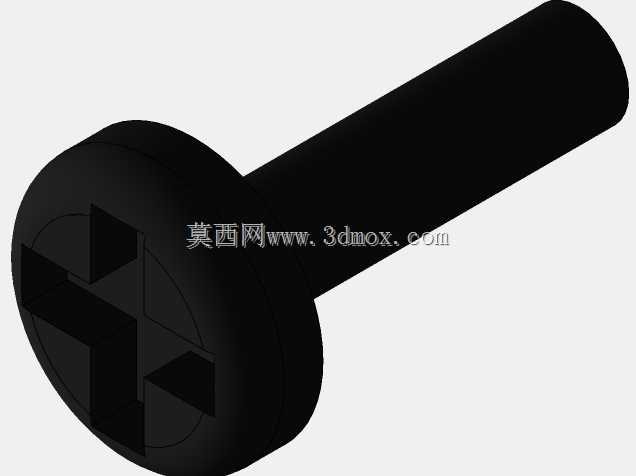

　　从实际使用的角度看，这款设备既可以用于个人创客制作定制化零件、创意作品，也能用于职业院校3D打印教学的实操组装训练，学生可以通过组装这款设备理解FDM打印的运动原理、传动结构设计逻辑，也能用于小型加工门店做小尺寸零件的快速打样，相比工业级3D打印设备，它的结构简单、维护成本低，所有易损件都是通用标准件，不需要采购专用配件就能完成日常维护更换。设计时特意规避了很多小众DIY设备的特殊定制零件，所有连接螺丝、螺母、导轨、皮带、电机都是市场上容易采购的标准型号，哪怕是初次接触3D打印组装的用户，也能按照装配关系完成整机组装调试，不需要额外定制特殊加工件。整机的重心集中在底部的矩形框架上，Z轴立柱固定在底座后侧，不会因为Z轴升高导致设备重心前倾，打印过程中即使Z轴升到最高位置，设备也能保持稳定，不会出现晃动侧翻的问题。
