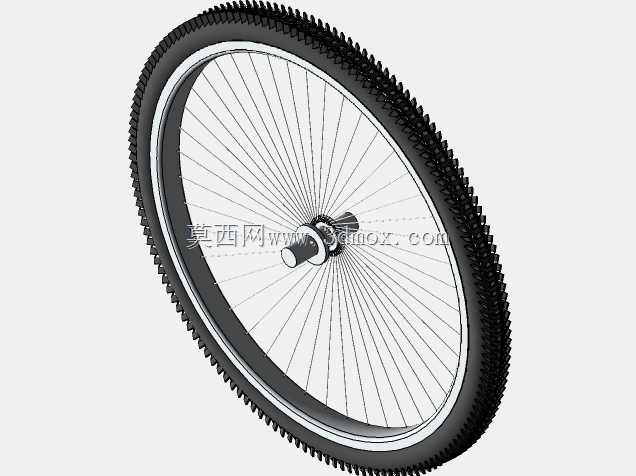

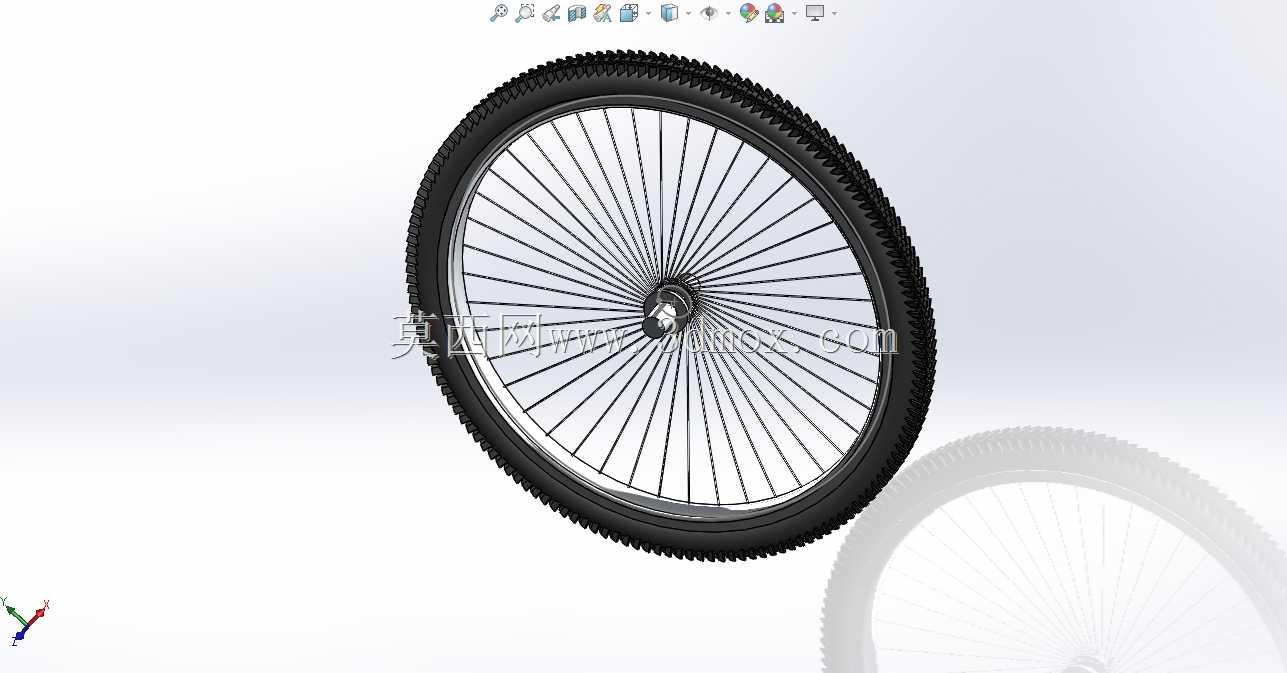

自行车辐条式车轮结构三维设计

　　日常通勤、山地越野、公路竞速等不同骑行场景下，车轮作为自行车直接接触地面的核心承载部件，其结构设计直接决定骑行过程中的滚阻表现、承重能力与抗冲击性能，这款辐条式车轮的三维建模完全围绕实车装配需求展开，覆盖了从外胎到花鼓的完整装配层级。从实际使用场景来看，这类钢丝辐条轮是民用通勤自行车、入门山地车最常用的轮组结构，相比一体成型的碳纤维轮组，它的维修成本更低，辐条张力可根据使用场景灵活调整，哪怕单根辐条出现断裂，也能单独更换无需整体报废，非常适合日常高频次、复杂路况的骑行需求。设计过程中首先确定了轮组的安装边界：花鼓轴心的安装孔径完全匹配常规民用自行车的前叉开档尺寸，轮组整体外径适配常规26寸规格的自行车外胎，安装后轮胎与前叉叉腿、

　　车架后叉的间隙预留足够空间，即使在满负载骑行遇到路面颠簸导致轮胎产生形变量时，也不会出现蹭叉的问题。结构设计上采用了等径钢丝辐条的交叉编法，每根辐条从花鼓法兰盘的安装孔出发，按照固定交叉角度连接到车圈的辐条帽位置，这种编法可以把骑行过程中地面传递的冲击力均匀分散到每一根辐条上，避免局部应力集中导致的车圈变形；车圈部分采用带凹槽的截面设计，凹槽深度刚好卡住外胎的胎唇位置，充气后外胎可以牢牢固定在车圈上不会出现滑胎风险，同时车圈内侧预留了安装内胎的平整空间，不会因为结构棱角磨损内胎表面。外胎部分做了完整的胎纹建模，胎面的凸起颗粒按照常规通勤胎的排布规律设计，既可以在干燥柏油路面保持较低的滚动阻力，

　　雨天骑行时胎纹的排水槽也能快速排开胎面与路面之间的积水，降低侧滑风险。花鼓部分内置了轴承安装位的结构，两端的轴档尺寸匹配标准散珠轴承或者成品轴承的安装公差，装配后车轮转动时的同轴度误差控制在极小范围内，不会出现轮组偏摆导致的刹车蹭圈问题。从装配逻辑来看，整个轮组的建模完全遵循实车装配顺序：先将辐条穿入花鼓法兰盘的对应孔位，再逐根连接到车圈的辐条帽位置，通过调整辐条帽的旋入深度调整每根辐条的张力，保证车圈的径向跳动与端面跳动都在合格范围内，最后依次装入内胎、外胎，完成整个轮组的装配。这种结构设计的优势还在于重量控制，钢丝辐条的重量远低于同强度的一体轮辐条，整个轮组的重量控制在合理区间，骑行过程中起步、爬坡时的拖拽感更弱，

　　同时辐条的张力调整空间大，针对体重较大的使用者，可以适当提高辐条张力来提升轮组的承重能力，避免重载下车圈出现塑性变形。建模过程中对每个配合面的公差都做了对应预留，比如辐条与花鼓孔、辐条帽与车圈孔的配合间隙，既保证安装时可以顺利穿入，又不会因为间隙过大导致骑行过程中辐条出现晃动产生异响；外胎与车圈的配合过盈量也按照实际装配要求设置，充气后胎唇可以紧密贴合车圈的胎唇座，即使遇到低压骑行或者路面冲击，也不会出现胎唇脱圈的安全问题。
