自行车底部右侧锁紧螺母结构设计

　　这款自行车底部右侧锁紧螺母，是两轮代步车传动与车架连接部位的核心紧固件，日常骑行场景中，不管是城市通勤代步的普通家用车、山地越野场景的运动自行车，还是城郊休闲骑行的折叠车型，该部件都承担着固定底部转轴、抵消骑行过程中径向与轴向窜动的核心作用。很多骑行过程中遇到的底部异响、转轴旷量问题，追根溯源大多和该螺母的锁紧力矩不足、啮合精度不够有直接关系，它不像外露的结构件容易被察觉，却是保障骑行安全、维持传动系统稳定性的隐蔽关键零件。

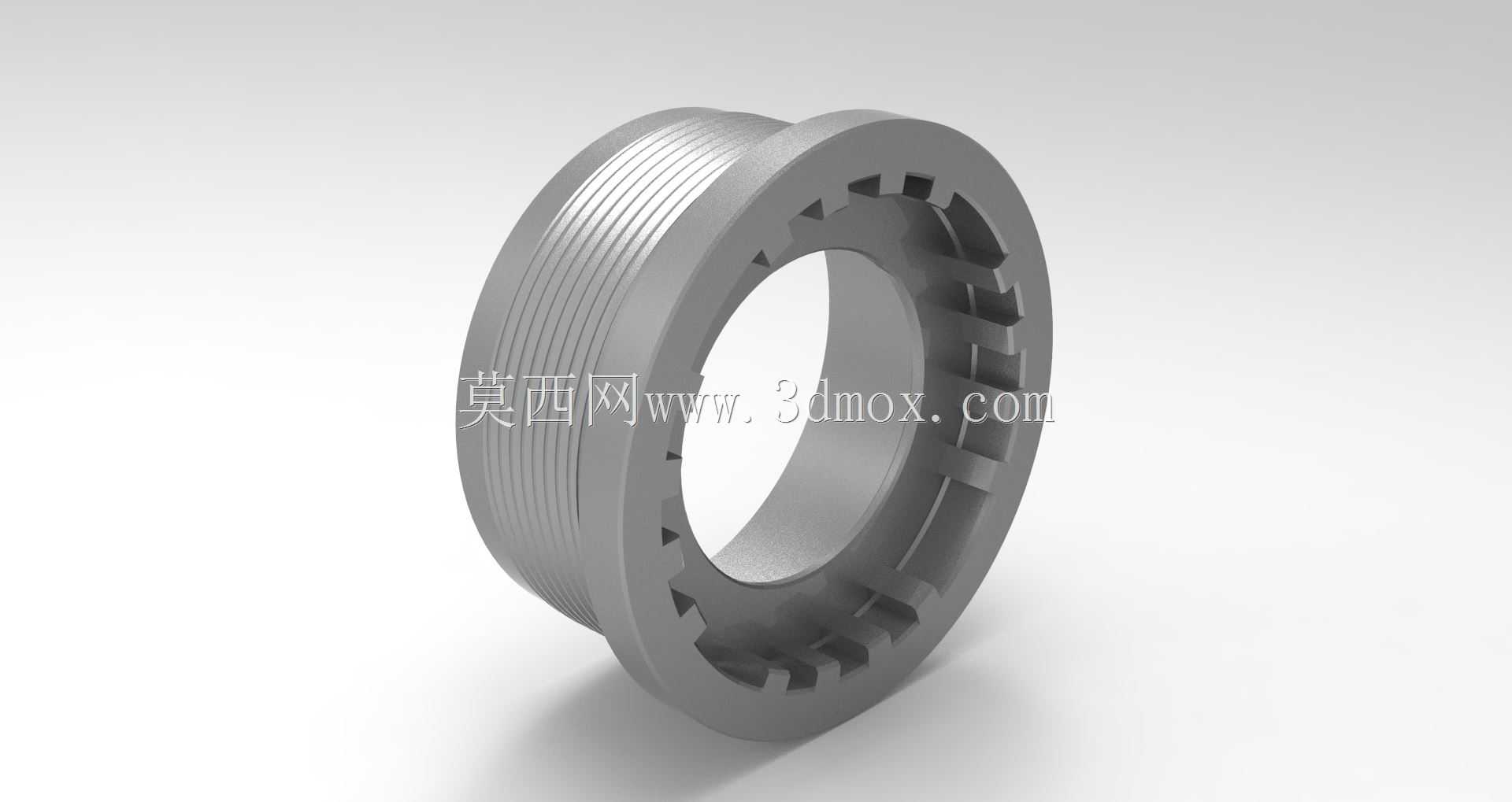

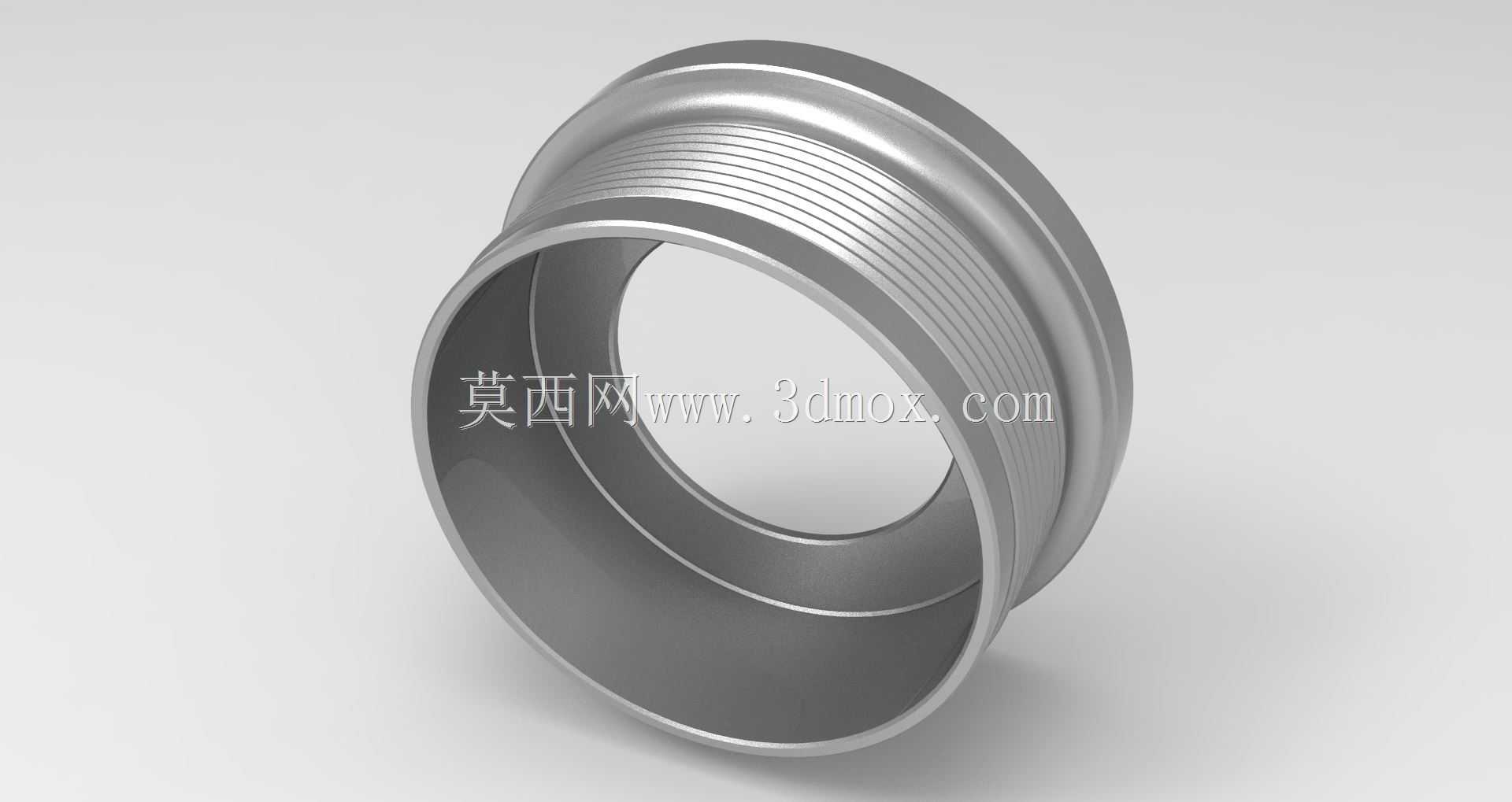

　　从结构设计逻辑来看，该螺母采用内齿啮合加外圆柱滚花的复合结构，内圈均匀分布的矩形齿槽并非通用标准螺纹结构，而是和对应轴端的外齿形做周向限位配合，相比普通螺纹锁紧，这种齿形啮合结构能承受更大的周向扭矩，避免骑行过程中反复踩踏带来的反向力矩导致螺母松脱，尤其在山地车颠簸路段、通勤车频繁启停的工况下，齿形配合的防松优势远高于普通螺纹加弹垫的锁紧方案。外圈的细密直滚花结构，是兼顾装配与后期维护的细节设计，在没有专用套筒工具的应急场景下，维修人员可以借助防滑钳甚至徒手施加足够的拧紧力矩，滚花的深度和齿距经过反复验证，既不会因为滚花过锐划伤装配人员手部，也不会因为齿距过疏导致摩擦力不足出现打滑。

　　从安装边界与尺寸配合来看，该螺母的轴向厚度控制在适配标准自行车底部轴端的安装空间范围内，不会因为厚度过大突出安装位，和周边的曲柄、轴承挡圈预留了足够的安全间隙，避免骑行过程中螺母和转动部件发生剐蹭。螺母的内孔齿形公差控制在IT7级精度范围，和轴端齿形的配合间隙控制在0.02mm以内，既不会因为间隙过小导致装配困难，也不会因为间隙过大出现旷量，长期骑行磨损后也能维持稳定的锁紧状态。螺母的外圆直径和对应位置的车架安装沉孔做适配，装配后螺母端面和沉孔端面齐平，不会突出车架表面，既避免了骑行过程中泥水、灰尘顺着安装缝隙进入轴承部位，也让车架底部外观更整洁，减少骑行过程中的风阻。

　　从实际使用的功能特性出发，该螺母的材质选用适配自行车使用场景的高强度合金结构钢，表面做镀锌钝化处理，应对日常骑行遇到的雨水、路面泥水侵蚀不会出现锈蚀，长期使用也不会因为锈蚀导致和轴端粘连，后期维护拆卸时不需要额外做除锈处理就能顺利拆下。螺母的端面做了精车处理，和轴承内圈端面的接触平面度控制在0.01mm以内，锁紧后能给轴承提供均匀的轴向预紧力，避免轴承因为受力不均出现早期磨损，延长底部转轴组件的整体使用寿命。不同于通用标准螺母，这款螺母的齿形参数是针对自行车底部轴的受力特点专门设计的，齿根位置做了小圆角过渡，避免长期承受交变载荷时齿根位置出现应力集中导致断裂，哪怕是体重较大的骑行者、或者颠簸路面大冲击力的工况下，也能维持结构完整性。

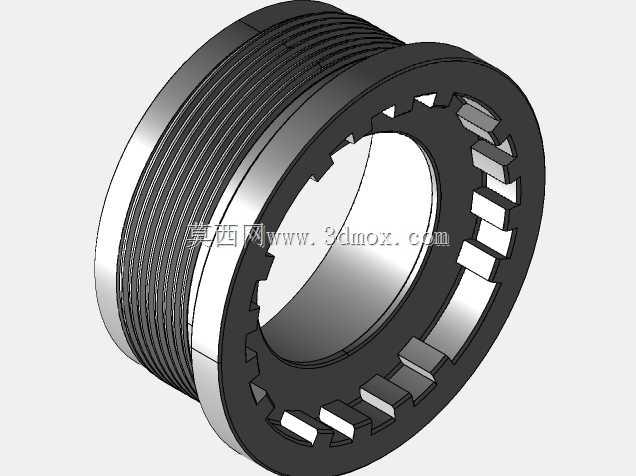

　　在三维建模过程中，该零件的建模逻辑完全围绕实际加工与装配需求展开，先通过旋转特征构建螺母的基础外圆与内孔轮廓，再通过阵列特征构建内圈的均匀齿槽，齿槽的拔模角度按照粉末冶金或者冷镦加工的工艺要求设置，适合批量生产时的脱模需求，外圈的滚花特征通过扫描阵列实现，滚花的深度和实际加工参数保持一致，建模过程中对齿根圆角、端面倒角的细节都做了还原，导出的模型可以直接用于装配仿真、干涉检查，也能直接对接加工工艺做生产前的验证。很多新手建模时容易忽略齿形的公差配合、端面的平面度要求，做出来的模型看着外形相似，实际装配时要么出现啮合间隙过大旷量明显，要么出现过盈装不进去的问题，这款模型在设计阶段就把装配公差、工艺预留量都考虑在内，不管是做自行车维修配件的测绘复刻，还是做整车传动系统的结构改进，都能直接作为结构参考使用。
