三角布局链轮齿轮传动结构设计

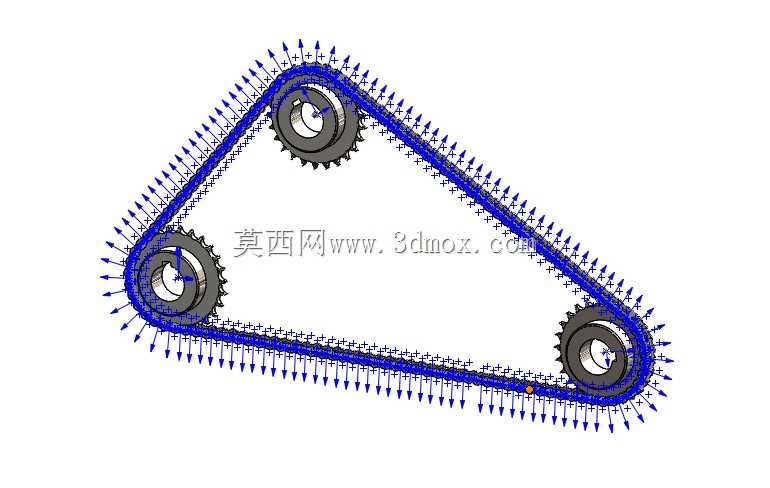

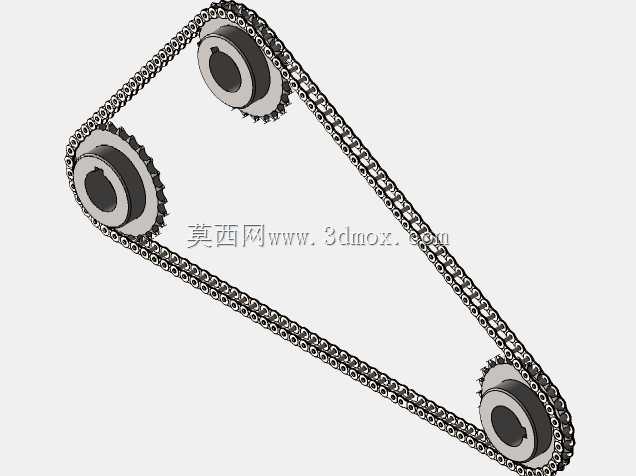

　　这套三角排布的链轮齿轮传动结构，核心是通过闭合链条将三个不同轴位的链轮进行动力联动，解决了常规平行轴齿轮传动无法适配非共线轴位动力传递的工程痛点。在实际工业场景中，这类非共线多轴链传动结构常被应用在轻工输送设备、特种作业机械、小型农用机具的动力分配单元中，比如三角布局的工位转台驱动、多工位同步送料机构、履带式小型作业车的动力分路结构，都能看到这类传动方案的变体。

　　从功能特性来看，这套结构依托链条与链轮轮齿的啮合实现动力传递，相比带传动不存在打滑风险，平均传动比精度更高，同时链条本身具备一定的挠性，可以吸收轴系运转过程中产生的小幅振动，降低传动路径上的冲击载荷。三个链轮呈三角形分布的设计，一方面可以在有限的安装空间内拉长链条的有效啮合长度，提升单根链条的动力传递容量，减少链条跳齿、脱链的故障概率；另一方面可以通过调整其中一个链轮的安装位置，实现链条张紧度的快速调节，无需额外加装独立张紧轮，简化了整体结构的零件数量。

　　设计过程中首先需要明确三个轴的固定安装边界，三个链轮的中心距需要匹配设备机架的预留安装孔位，链轮的分度圆直径要根据传递的扭矩、转速进行匹配：主动链轮的齿数选择需要兼顾启动扭矩与运转平稳性，齿数过少会导致传动多边形效应加剧，运转过程中链条的动载荷增大，齿数过多则会在相同传动比下增大链轮整体尺寸，挤占安装空间。两个从动链轮的齿数根据各自需要的输出转速确定，传动比的计算严格按照主动链轮齿数与从动链轮齿数的比值核算，确保三个轴的转速匹配设备的动作时序要求。

　　链条的选型需要匹配链轮的节距参数，同时根据传递的额定功率核算链条的静强度安全系数，确保在峰值载荷下链条不会发生拉断失效。结构设计时需要预留链条的安装与维护空间，三个链轮的安装轴需要保证平行度公差控制在合理范围内，避免链轮偏斜导致链条侧面与轮齿发生异常磨损，缩短传动组件的使用寿命。在安装边界上，整套传动结构的外轮廓由三个链轮的顶圆直径、中心距以及链条的悬垂量共同决定，设计时需要在结构外围预留不小于链条节距1.5倍的安全间隙，避免运转过程中链条与周边的机架护板、其他功能组件发生运动干涉。

　　实际应用中这类三角链传动结构还可以根据需求在链条上加装附件，实现输送物料、触发位置信号等附加功能，比如在链条上固定推块就能完成工位间的工件推送，加装感应挡片就能配合传感器实现转速监测、位置定位的功能，拓展性较强。相比齿轮组传动，这类链传动结构对轴系的安装精度要求更低，在多轴远距离传动场景下的成本优势更明显，同时维护难度更低，仅需要定期补充润滑脂、检查链条磨损量即可完成日常保养，适合在中低速、中等载荷的传动场景中使用。设计时还需要考虑链条的磨损伸长量，通常预留的张紧调节行程需要满足链条总长度2%的伸长补偿需求，避免链条磨损后无法张紧导致传动失效。
