卧式带支座法兰快开压力容器罐体结构

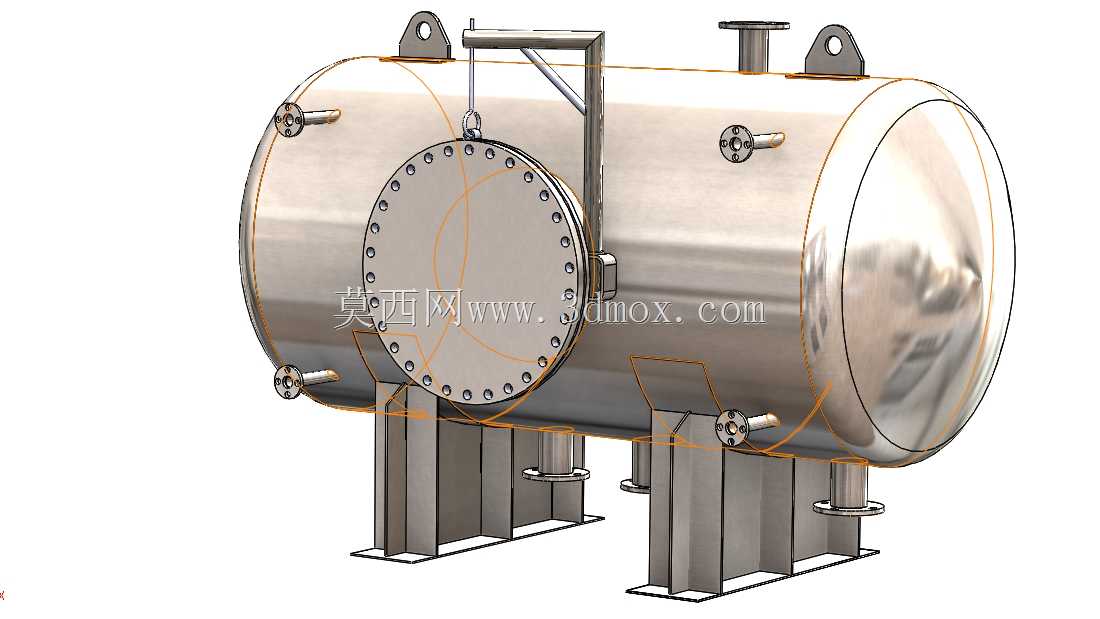

　　该卧式承压罐体的设计，首先围绕承压工况下的应力分布做了核心考量，筒体采用等壁厚圆柱卷焊结构，两端采用标准椭圆封头成型，相比平盖结构能大幅降低端盖处的弯曲应力，减少壁厚冗余，在同等承压等级下控制整体设备重量。筒体一侧设置的大直径法兰人孔，采用带颈对焊法兰配合密布螺栓紧固的结构，法兰密封面加工有标准水线，可适配缠绕式垫片或金属包覆垫片，满足不同介质工况下的密封要求，人孔盖通过铰接支架与筒体连接，开启时无需完全拆卸螺栓即可完成回转开启，方便检修人员进入罐体内部完成清理、焊缝检测、内件更换等作业，避免了大尺寸端盖拆卸后的吊装转运工序，降低现场运维的作业难度。

　　罐体顶部设置的两个吊耳采用厚钢板折弯焊接成型，吊耳孔内加工有衬套，吊装时可配合卸扣使用，吊耳的焊接位置经过重心核算，确保整体吊装时罐体保持水平姿态，避免吊装过程中出现倾斜磕碰，吊耳与筒体的连接位置额外增设了加强垫板，分散吊装载荷，避免局部应力集中造成筒体母材变形。顶部还设置了不同规格的接管口，分别可用于安全阀安装、压力表取压、放空排气、介质进料等功能，每个接管与筒体的连接位置都采用全焊透结构，接管端部加工有标准连接法兰，可直接与厂区工艺管线对接。

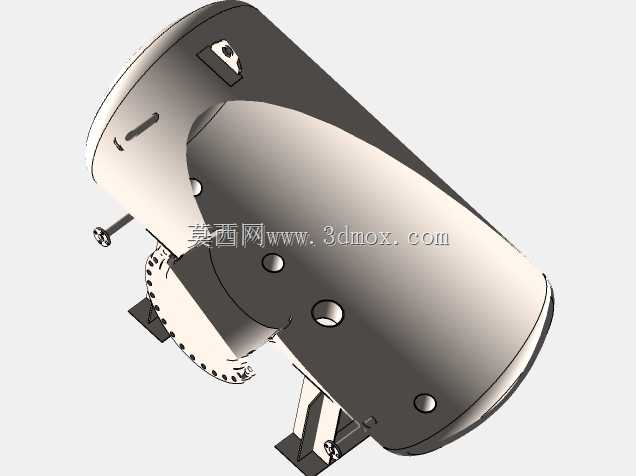

　　罐体底部采用三组鞍式支座支撑，支座采用钢板组焊成型，支座与筒体接触的弧面与筒体外径完全贴合，增加接触面积降低局部压应力，其中一组支座设置为固定端，地脚螺栓孔为圆孔，直接与基础预埋螺栓紧固，另外两组支座的地脚螺栓孔为长圆孔，可适配罐体在温度变化下的热胀冷缩位移，避免温度应力造成支座或筒体焊缝拉裂。支座底部的底板加工有足够的接触面积，可将设备载荷均匀传递到混凝土基础上，无需额外做局部加强处理。筒体侧面还分布有多个小直径接管，可用于液位计安装、介质出料、排污、温度传感器安装等功能，接管的布置位置避开了筒体主焊缝，同时预留了足够的阀门安装操作空间，方便现场人员完成阀门开关、仪表校准等操作。

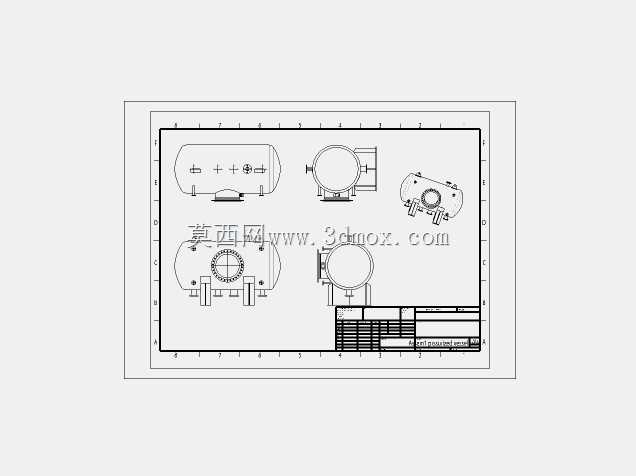

　　从应用场景来看，这类承压罐体可广泛用于化工生产中的中间物料存储、压缩气体缓冲、食品行业的灭菌处理、水处理行业的承压过滤等工况，设计时可根据实际承压等级、存储介质的腐蚀特性调整筒体壁厚、材质以及密封件选型，若用于腐蚀性介质存储，可在筒体内壁增加衬塑或衬胶层，若用于高温工况，可在筒体外部增设保温层支撑结构，直接焊接保温钉用于固定保温棉与外护板。建模过程中，所有法兰、接管、支座的尺寸都参考了通用压力容器标准规范，螺栓孔的位置、法兰的密封面尺寸都可直接用于生产下料，筒体的焊缝位置预留了合理的焊接间隙，鞍座的高度设置满足底部出料管线的安装空间要求，人孔的位置距离筒体底部的高度符合人员进出的操作习惯，顶部接管的间距满足阀门、仪表的安装操作距离，避免出现管线干涉、操作空间不足的问题。整体结构没有多余的冗余设计，所有外部附件都兼顾了生产制造的便利性与现场运维的实操性，焊缝布置避开了应力集中区域，承压部件的过渡位置都采用圆弧过渡，减少应力突变带来的疲劳损伤，可适配长时间连续运行的工业生产工况。
