管道系统用刚性法兰联轴器结构设计

　　在工业流体输送管网、低压动力轴系的现场安装场景里，经常会遇到两段管道端头对接、同轴线短轴段需要刚性固连的需求，这类连接位置既要保证连接后同轴度偏差控制在允许范围内，又要承受管路内部介质压力带来的轴向推力，以及轴系传动过程中传递的额定扭矩，法兰联轴器就是针对这类工况开发的刚性连接部件。从实际使用场景来看，这类未做额外缓冲结构的法兰联轴器，更多应用在载荷平稳、无明显冲击振动的管路系统或者低速轴系里，比如厂区循环水管道的分段对接、小型输送设备的动力输出轴与工作端轴的连接，安装完成后不需要频繁拆解维护，连接可靠性远高于卡套式、插接式的快速连接结构。

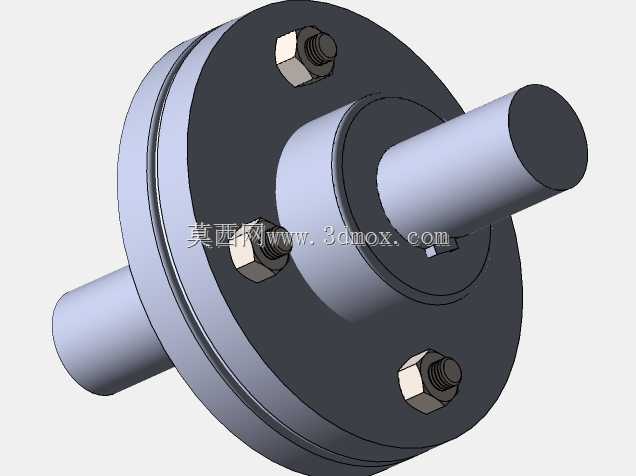

　　从结构功能上拆解，这个法兰联轴器采用两个带凸缘的盘体分别套装在待连接的两个轴段端头，每个盘体的法兰端面上沿圆周方向均匀加工螺栓过孔，穿入六角头螺栓配合螺母完成两个盘体的刚性压紧，依靠法兰结合面之间的静摩擦力、以及螺栓杆承受的剪切力来传递轴向力与扭矩。两个盘体与轴的配合段采用过渡配合公差，轴端加工有键槽，通过平键实现盘体与轴的周向固定，避免传动过程中盘体与轴之间出现相对转动，保证扭矩传递的稳定性。法兰盘的外缘做了小尺寸的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免安装作业时划伤操作人员，也能在对接找正过程中起到导向作用，降低两个法兰盘对中时的操作难度。

　　设计这类法兰联轴器的时候，首先要根据应用场景确定额定传递扭矩与管路额定压力，以此倒推法兰盘的外径、厚度以及连接螺栓的规格数量。通常螺栓的数量会取偶数，沿法兰盘圆周方向等角度分布，保证压紧力在法兰结合面上均匀分布，避免出现局部压紧力不足导致的介质泄漏或者连接松动。法兰结合面需要加工出合适的表面粗糙度，不需要额外加装密封垫片的工况下，粗糙度要达到Ra3.2以下，保证两个面贴合后没有明显缝隙；如果应用在有压流体管路中，还需要在结合面上加工密封槽，嵌入橡胶或者金属密封垫片，进一步提升密封性能。轴孔的尺寸公差需要根据配合轴的直径确定，过渡配合的过盈量不能过大，否则现场安装时很难将法兰盘敲入轴段，也会增加后期拆解维护的难度；过盈量也不能过小，否则轴与孔之间容易出现微动磨损，长期运行后会出现连接间隙，引发轴系振动。

　　从安装边界尺寸来看，这类法兰联轴器的轴向总长度由两个法兰盘的轮毂长度、法兰盘自身厚度决定，轮毂长度要保证与轴的配合长度足够，一般取轴径的1.2到1.5倍，避免配合长度过短导致轴孔接触面压应力过大，出现轮毂开裂或者轴段压痕变形的问题。法兰盘的外径要比螺栓分布圆直径大出一个螺栓头的径向尺寸，保证螺栓穿入后螺栓头与螺母的压紧面完全落在法兰盘端面上，不会出现悬空压紧的情况。安装时需要先将两个法兰盘分别固定在待连接的轴段或者管道端头，调整两个轴段或者管道的同轴度，保证径向偏差不超过0.05mm，端面倾斜偏差不超过0.1mm，之后再穿入连接螺栓，按照对角顺序逐步拧紧螺母，避免单次拧紧单个螺栓导致法兰盘出现偏斜，影响连接后的同轴度。

　　在实际选型应用中，这类刚性法兰联轴器不适合用在有频繁正反转、冲击载荷较大的工况，因为刚性连接没有缓冲吸能的结构，冲击载荷会直接作用在螺栓与法兰盘上，长期运行容易出现螺栓疲劳断裂、法兰盘开裂的问题。如果应用在有腐蚀介质的环境中，还需要根据介质特性选择对应的材质，比如普通输水场景可以选用普通碳钢做防锈漆处理，有酸碱腐蚀的场景则需要选用不锈钢或者工程塑料材质，保证连接结构的使用寿命。日常巡检过程中，只需要定期检查连接螺栓的预紧力，确认没有出现松动、法兰结合面没有泄漏即可，不需要额外加注润滑脂或者做其他维护，运维成本相对较低。
