内燃机动力传递用多缸曲轴结构设计

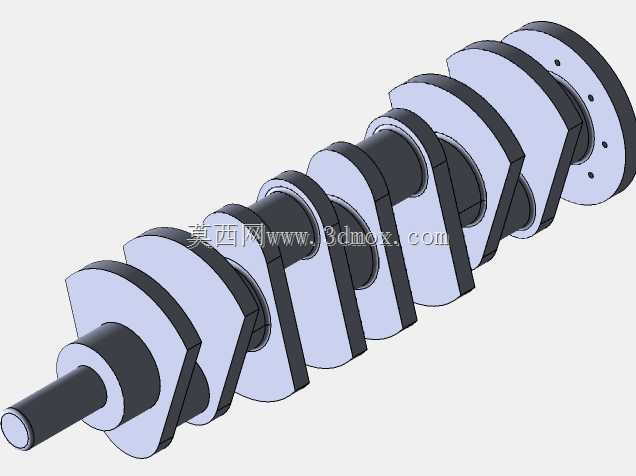

　　在往复式内燃机的动力输出链路里，曲轴是承担运动形式转换的核心承载部件，其结构设计直接决定了整机的运转平顺性、动力输出效率与服役寿命。这款多缸曲轴的结构适配直列四缸内燃机的布置需求，整体采用整体式锻造结构设计，主轴颈与连杆轴颈沿轴向依次排布，相邻曲拐之间设置平衡块结构，用来抵消活塞连杆组往复运动与曲轴自身旋转产生的一阶、二阶惯性力，降低整机运转过程中的振动幅值。从实际应用场景来看，这类曲轴广泛搭载于小排量乘用车汽油机、小型通用动力机械以及固定式柴油发电机组中，在设备运转时，连杆将活塞的往复直线推力传递到连杆轴颈，驱动曲轴绕主轴颈轴线做连续旋转运动，最终将燃烧做功产生的直线作用力转化为可向外输出的旋转扭矩，为后续传动系统、

　　负载端设备提供动力输入。在设计思路层面，这款曲轴的轴颈排布严格遵循直列四缸机的点火间隔角要求，相邻工作缸的曲拐夹角设置为180度，保证四个气缸的做功行程均匀错开，让动力输出过程没有明显的扭矩断档，运转过程更连续平稳。轴颈部分全部设计为等直径圆柱结构，表面预留了磨削加工余量，实际生产中会通过高频淬火提升表面硬度，再经过精磨、抛光处理达到设计要求的表面粗糙度，保证轴瓦配合面的摩擦系数处于合理区间，减少运转过程中的磨损量。平衡块与曲拐采用一体化锻造结构，每块平衡块的质心位置都经过动平衡校核，在曲轴完成粗加工后会进行整体动平衡测试，对平衡块端面进行去重调整，将剩余不平衡量控制在许用范围内，避免高速旋转时产生额外的交变载荷，

　　损伤主轴承座与轴瓦部件。从安装边界来看，曲轴的轴向定位依靠前端的止推片实现，主轴颈的直径尺寸与缸体主轴承座的安装孔径一一对应，安装时需要保证各道主轴颈的同轴度公差符合设计要求，避免出现轴颈偏磨、烧瓦的故障。曲轴前端预留了正时齿轮、皮带轮的安装键槽与轴端螺纹，用来驱动配气机构、冷却水泵以及发电机等附属部件，后端设置有飞轮连接法兰与油封轴颈，法兰端的定位止口与飞轮中心孔配合，通过螺栓紧固传递扭矩，油封轴颈的表面粗糙度与圆度公差直接影响后端油封的密封效果，设计时严格控制了该位置的形位公差，避免出现机油渗漏的问题。在功能特性上，这款曲轴的油道设计采用斜向交叉钻孔结构，主油道的润滑油可以通过主轴颈内部的油孔直接输送到连杆轴颈表面，

　　为连杆轴瓦与轴颈的配合面提供持续的压力润滑，同时带走摩擦产生的热量与金属磨屑，保证运动副始终处于良好的润滑状态。油道的孔口位置都设计有倒角，避免安装过程中刮伤轴瓦表面的合金层，油道内部在加工完成后会进行彻底的清洗与去毛刺处理，防止残留的金属切屑在润滑油流动过程中进入配合面，造成轴颈划伤。实际选型匹配时，需要注意这款曲轴的连杆轴颈开档尺寸与对应连杆的大头宽度匹配，曲拐的回转半径决定了活塞的行程大小，直接影响内燃机的排量与压缩比参数，更换或改装时不能随意变更曲拐半径，否则会导致活塞碰撞气门、压缩比超出设计范围等严重故障。曲轴的轴向窜动量也需要在安装时通过止推片的厚度进行调整，窜动量过大会导致正时机构错位、前后端油封异常磨损，窜动量过小则会在曲轴受热膨胀时出现卡滞，引发抱轴故障。
