壁挂式客厅收纳电视柜结构设计

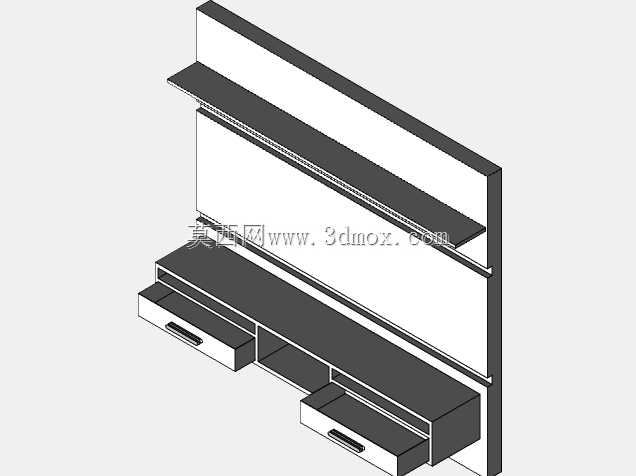

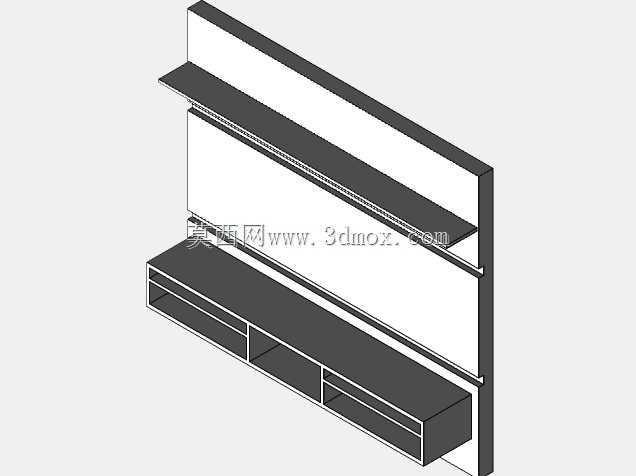

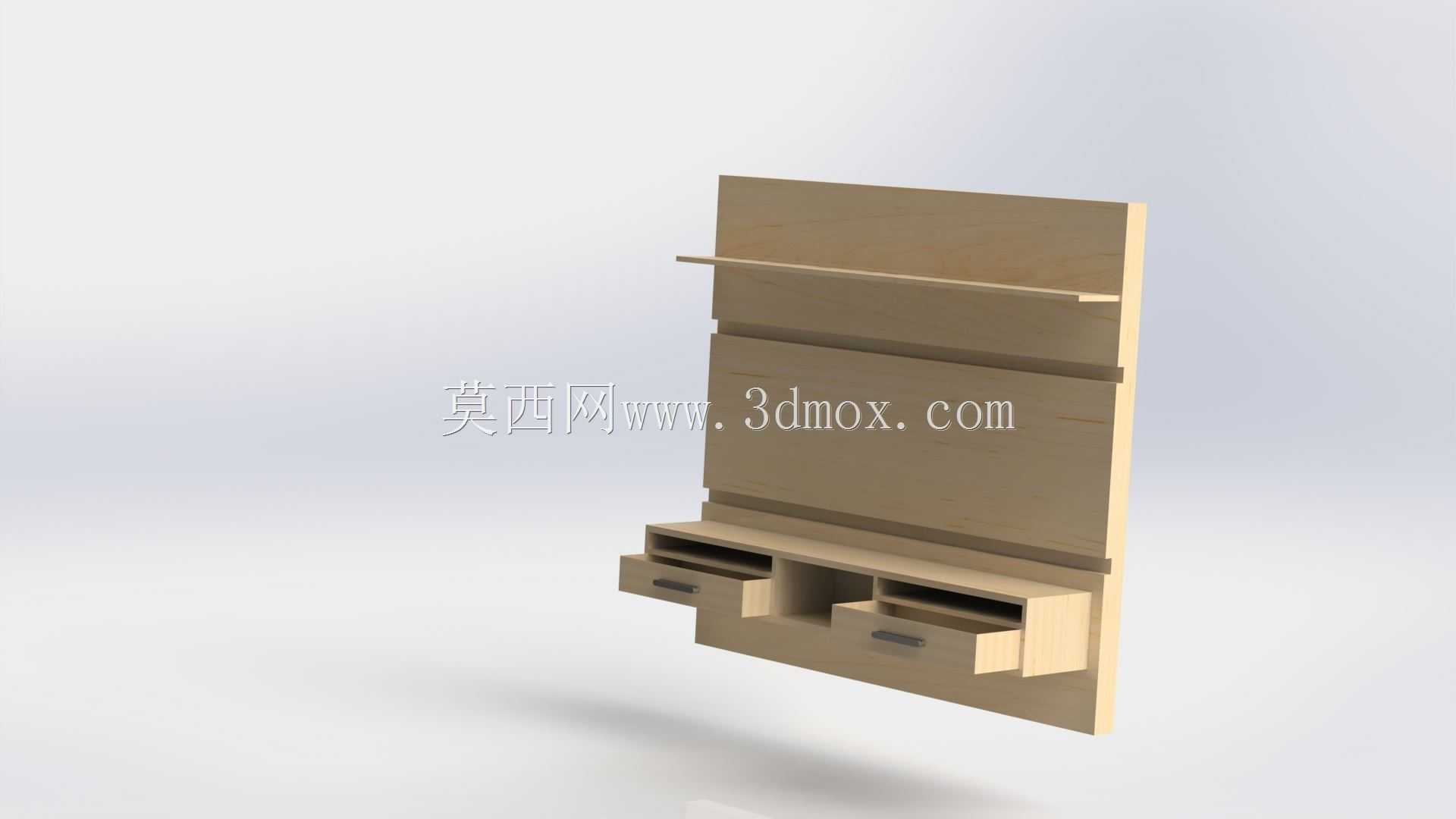

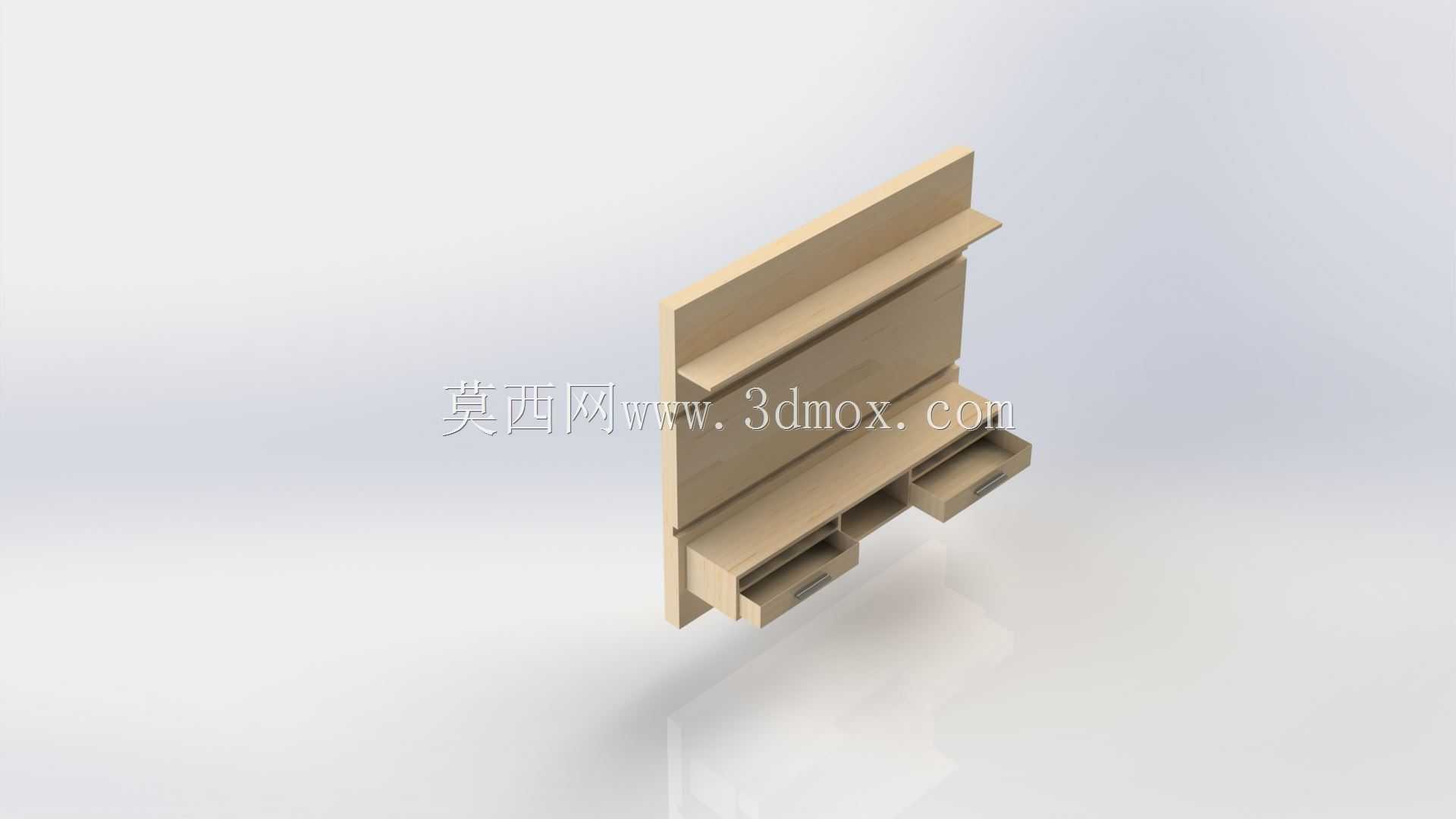

　　这款壁挂式电视收纳单元，核心应用场景为中小户型客厅、公寓起居区、紧凑型民宿公共空间的墙面安装使用，替代传统落地式电视柜，释放地面活动空间，适配当下轻装修重装饰的家装趋势，尤其适合墙面预留了管线预埋的精装房、loft夹层空间使用，避免落地柜体遮挡地面插座、踢脚线，也减少卫生死角的清理负担。从实际用途来看，该单元并非单一的电视承载结构，而是整合了电视背景装饰、影音设备收纳、零散物件储物、墙面置物多重功能，上层悬挑平板可放置机顶盒、路由器、小型音响等影音周边设备，中部预留的开放格可收纳游戏手柄、遥控器、碟片等高频取用物件，下部带抽拉结构的抽屉可存放说明书、线材、备用配件等不常外露的物品，兼顾展示性与收纳私密性。

　　设计思路上优先考虑壁挂安装的受力合理性，整体采用板式结构拼接，背部设置通长的挂装贴合面，可适配常规的重型吊码、壁挂膨胀螺栓固定方案，安装时需提前确认墙面为承重墙或做了基层加固的轻质墙体，避免空心砖墙面直接挂载导致脱落风险。柜体整体外轮廓采用平直切角设计，无突出的尖锐棱边，所有外露边部做倒圆角处理，避免日常走动磕碰受伤，悬挑部分的下方预留了足够的腿部活动空间，即使搭配低矮的落地茶几，也不会出现起身时磕碰膝盖的问题。尺寸边界方面，整体高度适配常规55-65英寸电视的安装高度，挂装后柜体上沿距离地面约1.2-1.4米，符合成年人站立操作设备的抬手舒适高度，下部抽屉拉开后的最大伸出距离不超过400mm，不会过度占用过道空间，

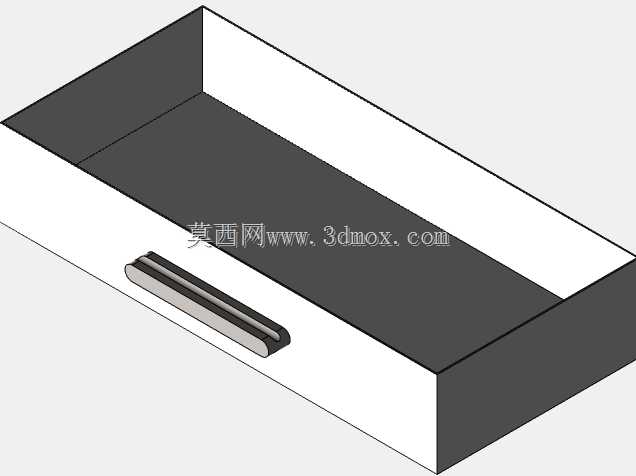

　　柜体整体深度控制在300mm以内，避免壁挂后过于突出墙面产生压抑感。结构细节上，所有层板与侧板采用三合一连接件拼接，保证组装后的结构强度，抽屉采用隐藏式三节滑轨，抽拉顺畅无卡顿，滑轨承重单抽不低于5kg，可满足日常小物件存放需求，上层置物台做了10mm的上翻挡边，避免放置的小型设备滑落。安装时需注意柜体背部的走线预留位，对应墙面预埋的50管位置开设穿线孔，可将电视电源线、HDMI线等隐藏在柜体后方，保证外视面整洁无杂乱线材，柜体与墙面贴合处可加装薄型eva胶条，避免长期使用过程中柜体与墙面摩擦产生异响，也能填补墙面不平整带来的安装缝隙。从建模逻辑来看，该模型采用参数化板式建模思路，

　　所有板件厚度统一为常规18mm实木颗粒板/多层板厚度，可直接对接拆单软件生成加工料单，适配定制家具的生产流程，不同功能区的分隔尺寸参考了常规影音设备的外形尺寸，开放格高度预留150mm，可容纳绝大多数主流机顶盒、光猫设备，抽屉内部高度120mm，可满足多数零散物件的存放需求，整体结构无复杂异形曲面，加工难度低，适合批量标准化生产，也可根据不同墙面宽度调整整体横向尺寸，适配不同户型的安装需求。
