50至1200口径凸耳法兰式蝶阀结构设计

　　在市政供水主管网、化工介质输送管线、暖通空调循环水系统、污水处理厂工艺管路中，蝶阀是应用占比极高的截断与调节类管路元件，其中凸耳和法兰连接形式的蝶阀，因安装定位可靠、密封承压稳定、适配多压力等级管路的特点，覆盖了DN50到DN1200的主流中大口径管路应用场景，可适配清水、弱腐蚀性流体、低压蒸汽等多种介质的通断与流量调节需求。

　　这套结构设计针对凸耳式与法兰式蝶阀的通用安装特性做了统一适配，阀体两侧的凸耳定位结构带螺栓过孔，安装时可直接通过螺栓将阀体固定在两侧管路法兰之间，无需额外的对中工装，单阀体即可独立承受管路侧的压力载荷，即使拆卸下游侧管路，阀体也能保持在上游管路上的固定位置，避免常规对夹式蝶阀单侧拆卸后阀体移位脱落的风险，尤其适合需要频繁拆装检修下游设备的工艺管路场景。

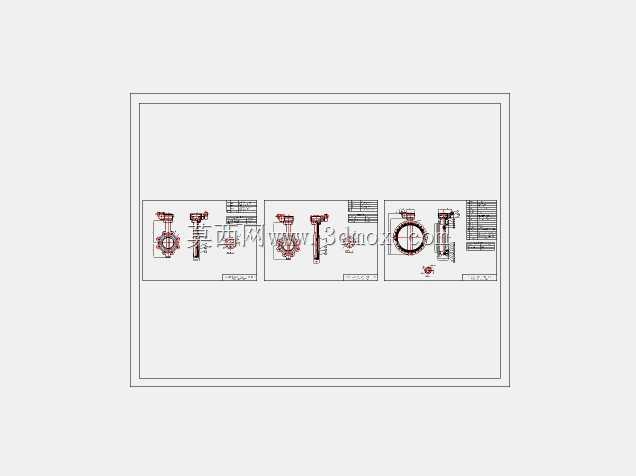

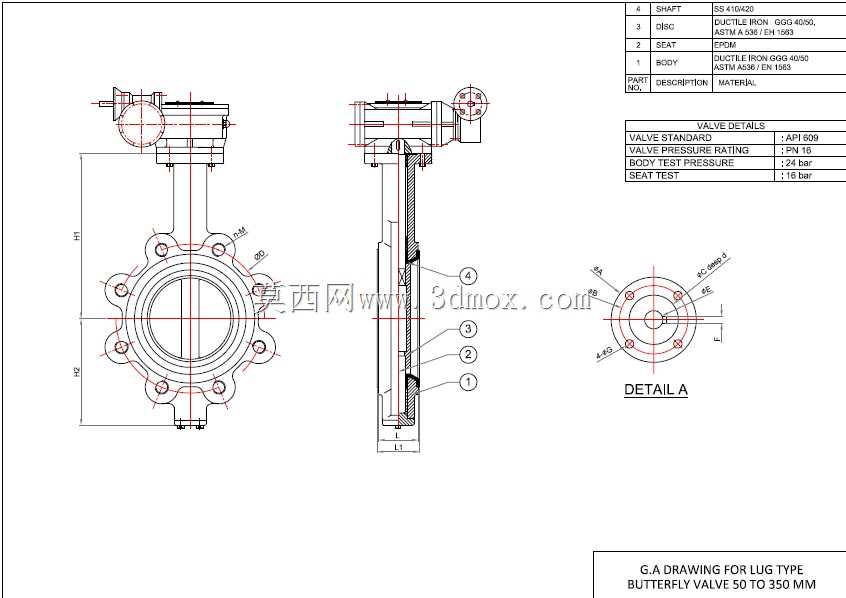

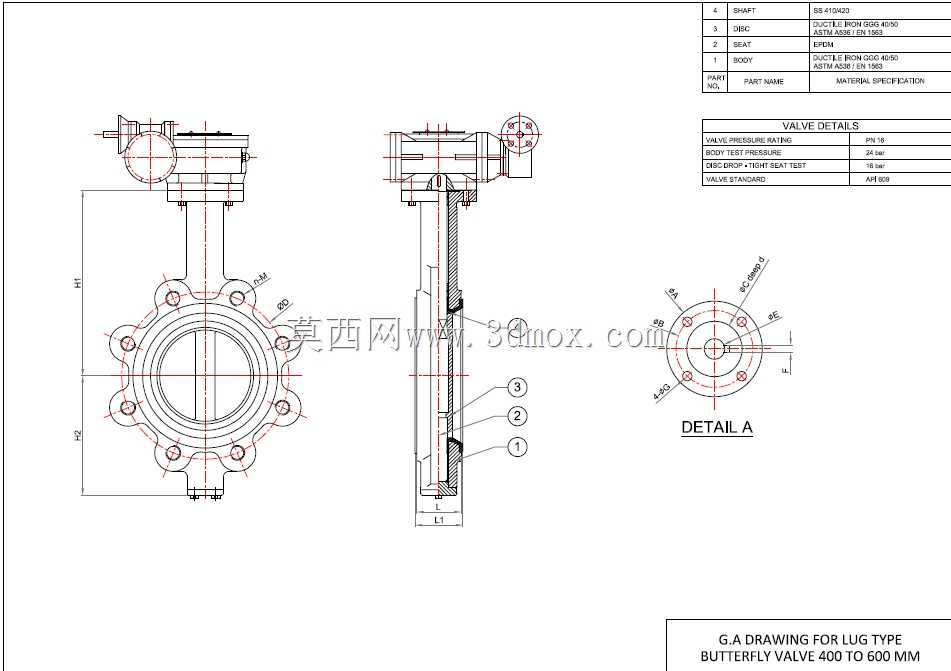

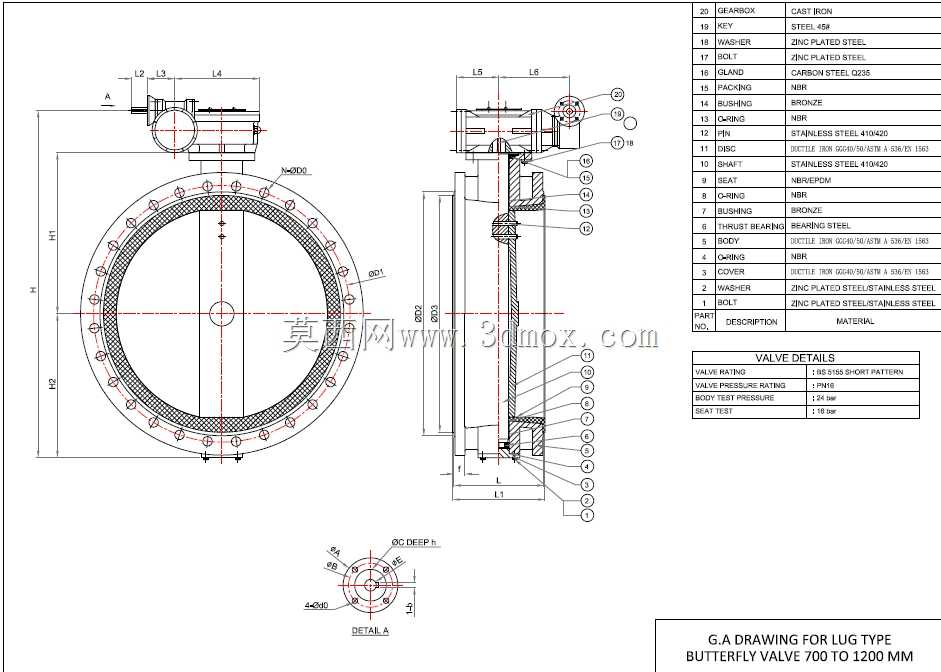

　　从结构组成来看，整体采用中线型蝶板结构设计，蝶板绕阀杆轴线做90度回转即可实现阀门的全开与全关动作，阀杆贯穿阀体上下支撑位，上部与驱动装置连接，下部与阀体底部的轴套配合形成双支撑结构，有效抵消大口径工况下介质流动对蝶板产生的水锤冲击与侧向推力，避免阀杆弯曲变形导致的开关卡涩问题。密封结构采用阀座内嵌式设计，密封面贴合蝶板外圆弧面，开关过程中蝶板与密封面的摩擦行程短，操作扭矩小，同时可根据介质特性更换不同材质的阀座，适配不同温度、腐蚀等级的介质输送需求。

　　设计过程中重点考量了安装边界的尺寸兼容性，针对DN50到DN1200全系列口径，统一匹配对应压力等级的标准法兰螺栓孔距，凸耳的螺栓孔位置与国标法兰孔位完全对齐，安装时无需现场扩孔或调整管路位置；阀体的结构长度符合通用管路阀门安装尺寸规范，可直接替换同口径同压力等级的同类型蝶阀，无需改动原有管路的焊接法兰位置，降低现场改造的施工成本。驱动端的连接法兰采用标准ISO5211连接尺寸，可适配手动涡轮头、气动执行器、电动执行器等多种驱动装置，用户可根据现场的自动化控制需求灵活选配驱动部件，无需额外加工连接转接板。

　　从细节结构设计来看，阀体的流道采用全通径流线型设计，蝶板全开时与管路轴线平行，流道阻力系数小，介质流经阀门时的压损极低，可有效降低长距离管路输送的泵组能耗；蝶板的密封面做了圆弧过渡处理，开关过程中不会对阀座密封面产生硬性刮擦，延长密封件的使用寿命；阀杆与阀体的配合位置设置了多级密封结构，可防止介质沿阀杆间隙向外泄漏，满足常压到16bar压力等级管路的密封要求。上部驱动装置的安装位设置了定位止口，保证驱动装置输出轴与阀杆的同轴度，避免偏心安装导致的阀杆额外受力，降低驱动装置的负载损耗。

　　针对现场安装的实际需求，阀体上的凸耳结构做了加厚处理，螺栓过孔周边设置了加强筋，可承受螺栓锁紧时的压紧力，避免长期使用后凸耳变形导致的法兰面密封泄漏；法兰连接面的密封槽尺寸精度严格控制，安装时配合标准法兰垫片即可实现可靠的端面密封，无需额外涂抹密封胶；阀门底部的轴套位置设置了防尘密封结构，可阻止管路中的杂质进入轴套配合间隙，避免长期使用后杂质卡涩导致的开关不灵活问题。整体结构兼顾了不同口径下的强度需求与安装通用性，既满足小口径管路紧凑安装的空间要求，也保证大口径工况下的结构强度与承压能力，可直接用于同类型蝶阀的结构设计参考、管路系统选型建模以及现场安装施工的尺寸校验。
