立式承压存储罐体结构设计

　　在化工生产、油气储运、制药提纯、食品加工等多个工业领域，承压类存储设备都是流程系统中不可或缺的核心单元，这类设备需要在与外界环境存在明显压差的工况下，稳定完成气体、液化气体或是高饱和蒸气压液体的密闭存储，避免介质泄漏、压力失衡引发的生产安全隐患。本次设计的立式承压存储罐体，针对中小容积固定安装场景的使用需求做了结构优化，整体采用长筒形立式布局，相较于同容积的卧式罐体，能够大幅减少地面占用面积，适合厂区内安装空间紧凑、需要垂直排布管路的生产场景。

　　从实际使用场景来看，这类立式承压罐体常被用在中小型化工车间的中间物料缓存环节，承接上游反应设备输出的带压介质，缓冲生产流程中的压力波动，也可作为小型空压站的稳压储气单元，或是制冷系统中的高压冷媒储液部件，适配的工作压力区间覆盖常规中低压工况，能够满足多数民用、工业通用场景的承压存储需求。罐体主体采用等径直筒结构，上下端采用标准椭圆形封头做密封衔接，这种封头形式的应力分布均匀，在承压状态下筒壁与封头衔接位置的应力集中系数更低，相较于平盖封头能够在相同壁厚条件下承受更高的工作压力，同时也能减少加工成型的难度，降低生产环节的工艺成本。

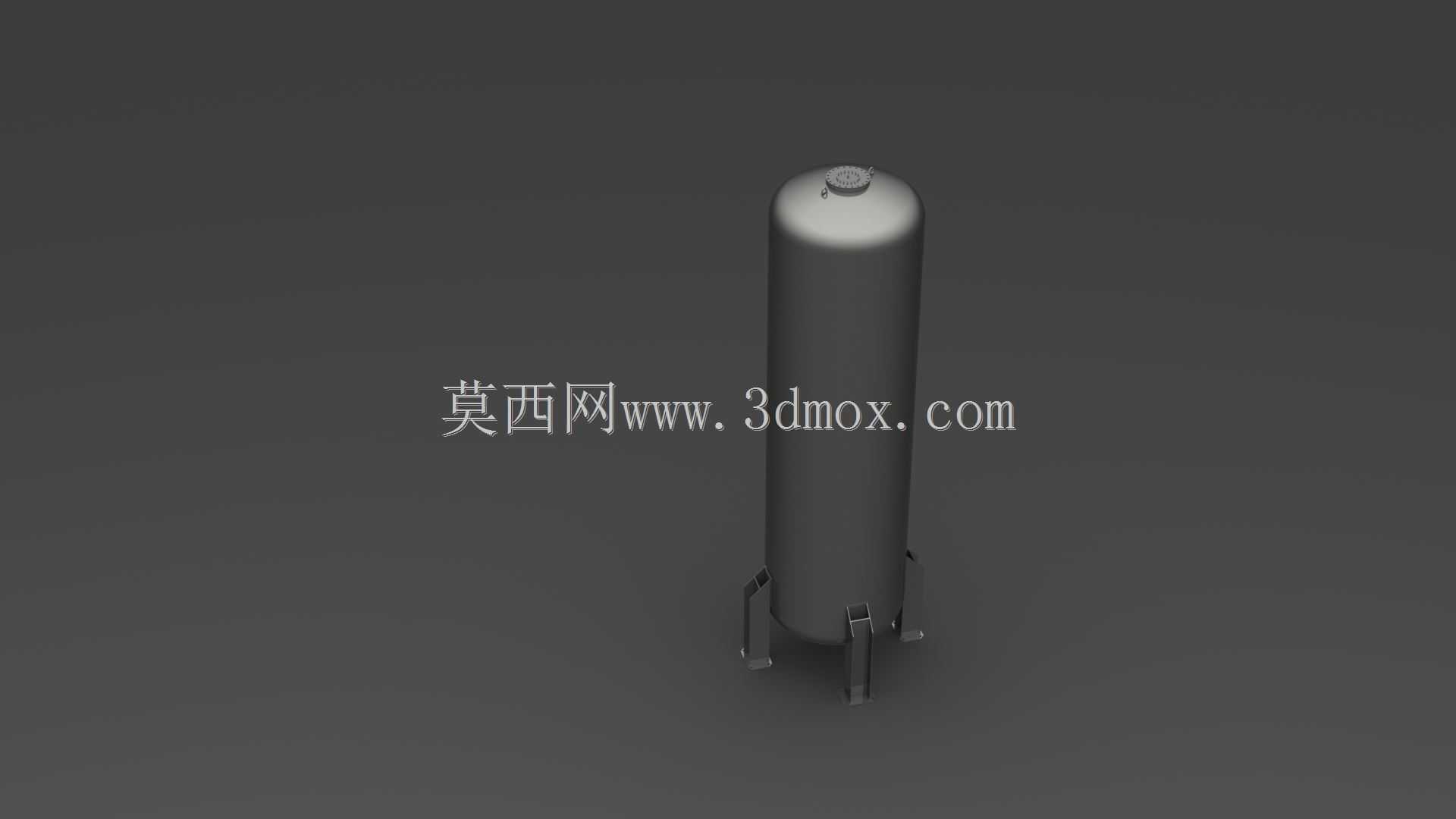

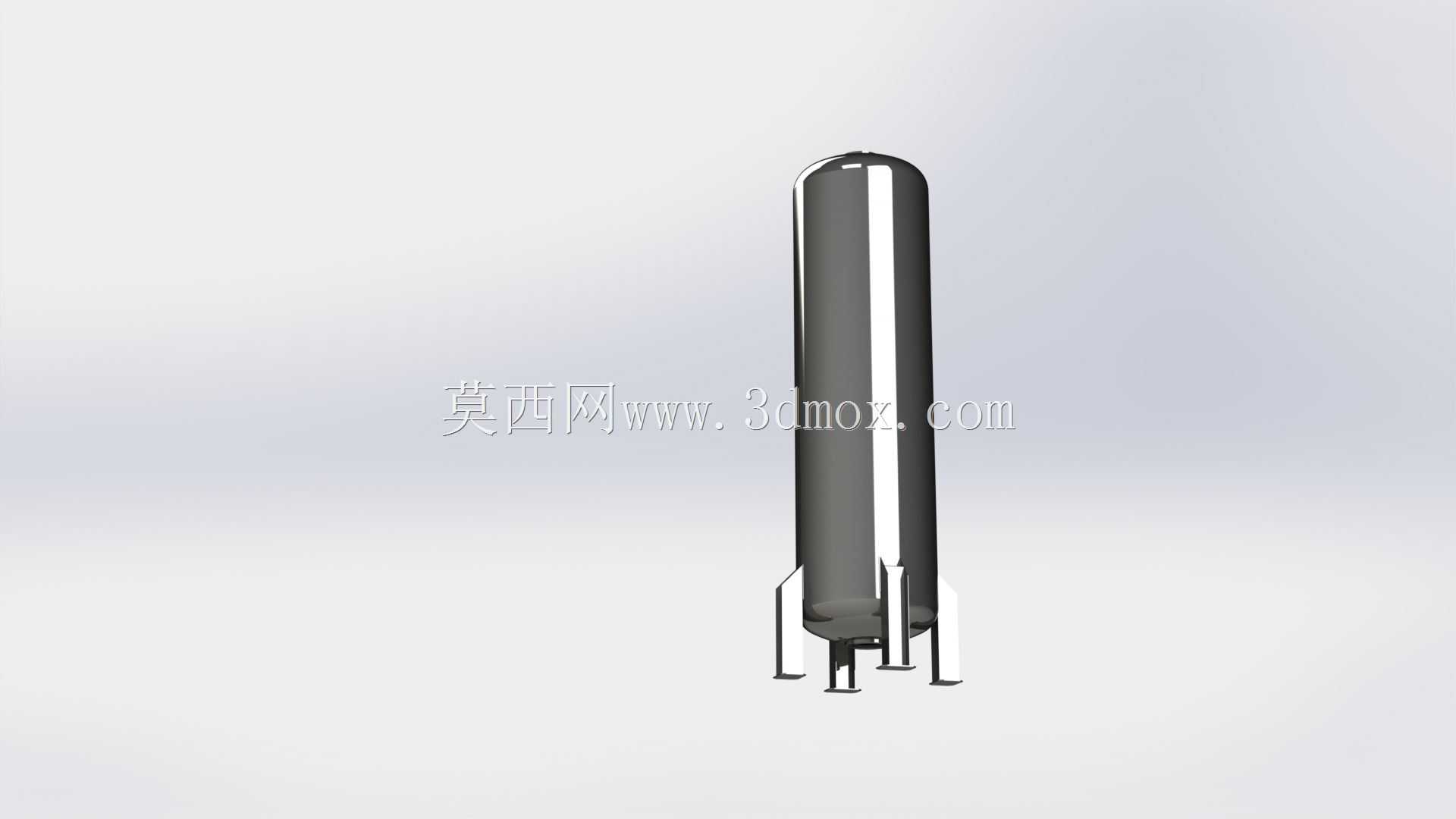

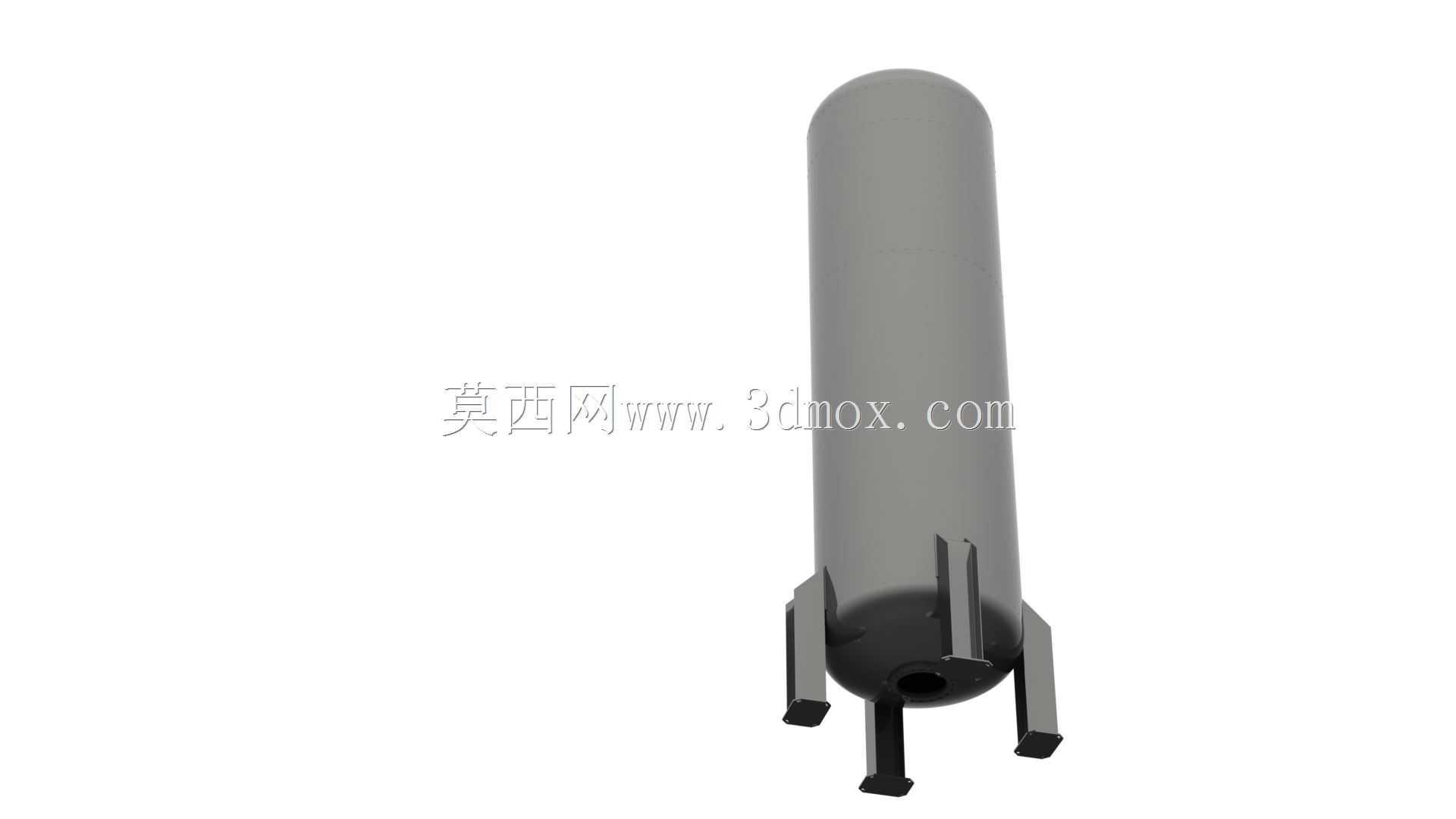

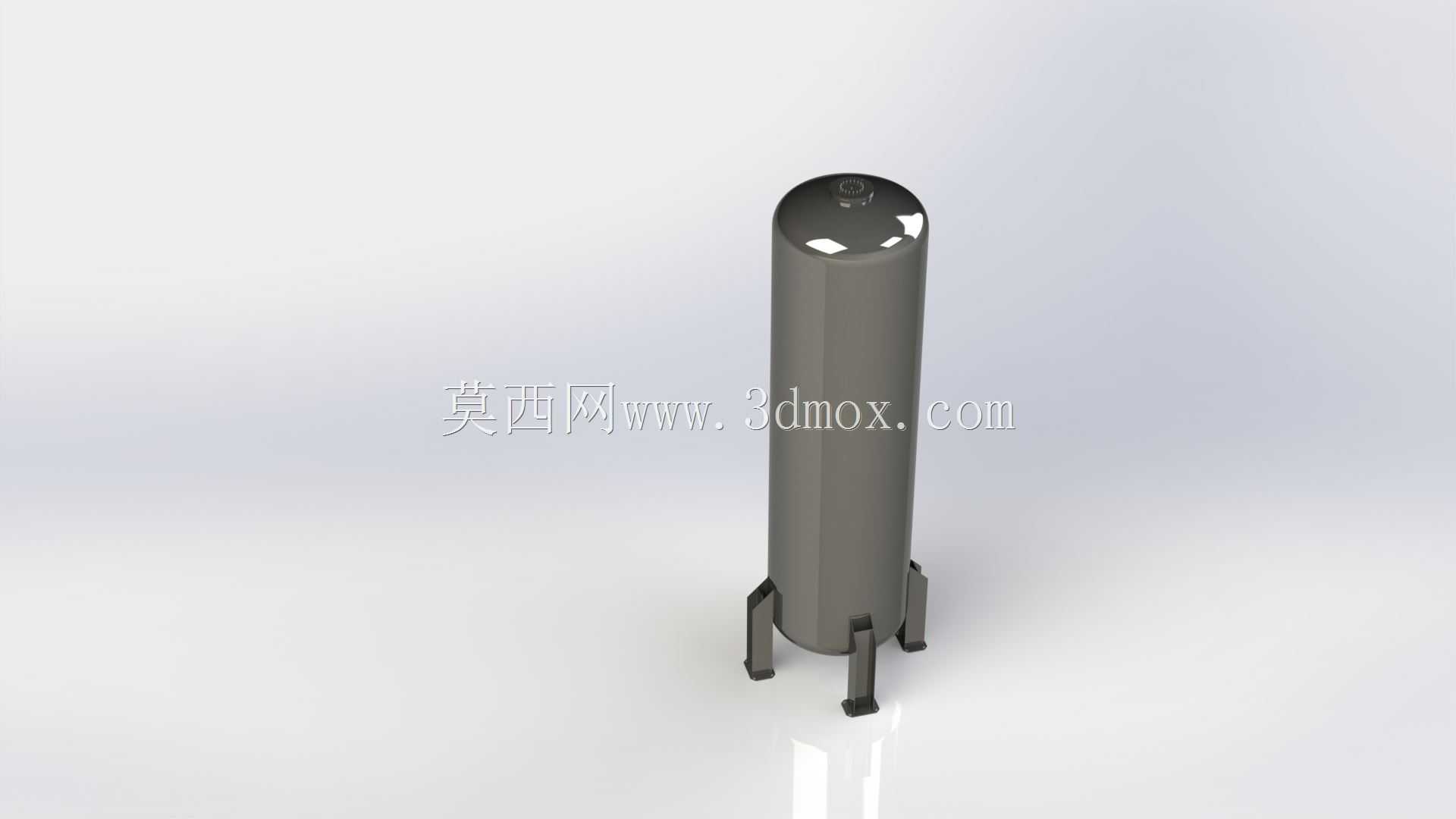

　　在支撑结构设计上，罐体底部采用了三支点式支腿结构，支腿沿罐体周向均匀排布，每个支腿都做了加宽的底部支撑面，通过地脚螺栓即可完成与安装基础的固定，这种支腿结构相较于裙座式支撑，整体重量更轻，安装调试时的对中调整更方便，适合中小容积立式罐体的安装需求。支腿与罐体筒壁的衔接位置做了局部加强处理，增设了贴合筒壁弧度的加强垫板，避免设备满载、承压状态下支腿连接位置的局部应力过大，造成筒壁变形或是焊缝开裂的问题。罐体顶部预留了标准接口位，可根据实际使用需求安装安全阀、压力表、进出料管路以及人孔组件，接口位置的凸台做了加厚处理，满足管路焊接或是法兰连接的强度要求，避免接口位置在长期压力波动下出现渗漏问题。

　　设计过程中优先考虑了罐体的受力合理性，筒身壁厚经过等强度校核，在满足承压强度要求的前提下尽可能控制整体重量，减少材料消耗。罐体的整体长径比控制在合理区间，既保证了立式安装的稳定性，避免设备重心过高引发的倾覆风险，也兼顾了内部介质的静置分离效果，对于存在少量气液两相混合的介质，立式长筒结构能够提供足够的静置分离空间，让气相介质在罐体顶部聚集、液相介质沉降在罐体下部，方便不同相态介质的分别引出。安装边界方面，三支点支腿的外接圆直径小于筒身直径的1.5倍，安装时不需要额外做过大的混凝土基础，只要在对应支腿位置预留地脚螺栓孔即可完成固定，罐体顶部的接口全部集中在封头中心区域，外接管路排布时不需要在筒身额外开孔，减少了罐体本身的密封薄弱点，也方便后期的维护检修。

　　从结构细节来看，罐体所有的焊缝位置都做了连续满焊设计，对接焊缝采用全焊透结构，能够满足承压设备的无损检测要求，筒身内壁做了光滑过渡处理，没有明显的凸起或是死角，方便后期对罐体内部进行清洗、置换，避免介质残留引发的交叉污染或是腐蚀问题。支腿的高度设计预留了足够的底部操作空间，方便在罐体底部安装排污阀组件，定期排出罐体内部沉积的杂质或是积液，保障设备长期运行的稳定性。整体结构没有多余的复杂构件，所有零部件都采用标准化的承压设备常用型材与板材加工，生产加工难度低，后期维护更换配件也更容易采购，能够有效降低设备全生命周期的使用成本。
