法兰连接式管道超声波在线流量检测装置

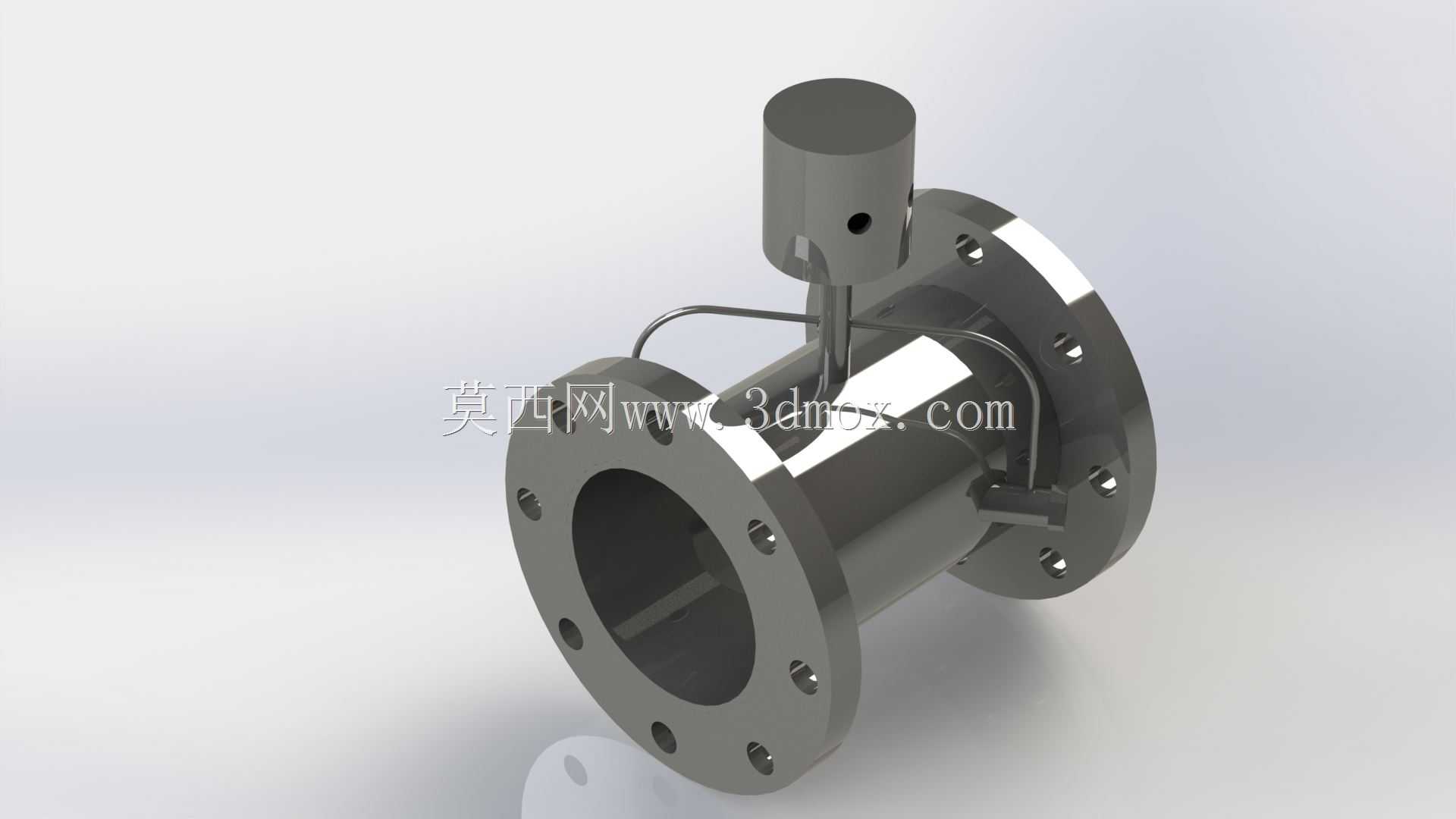

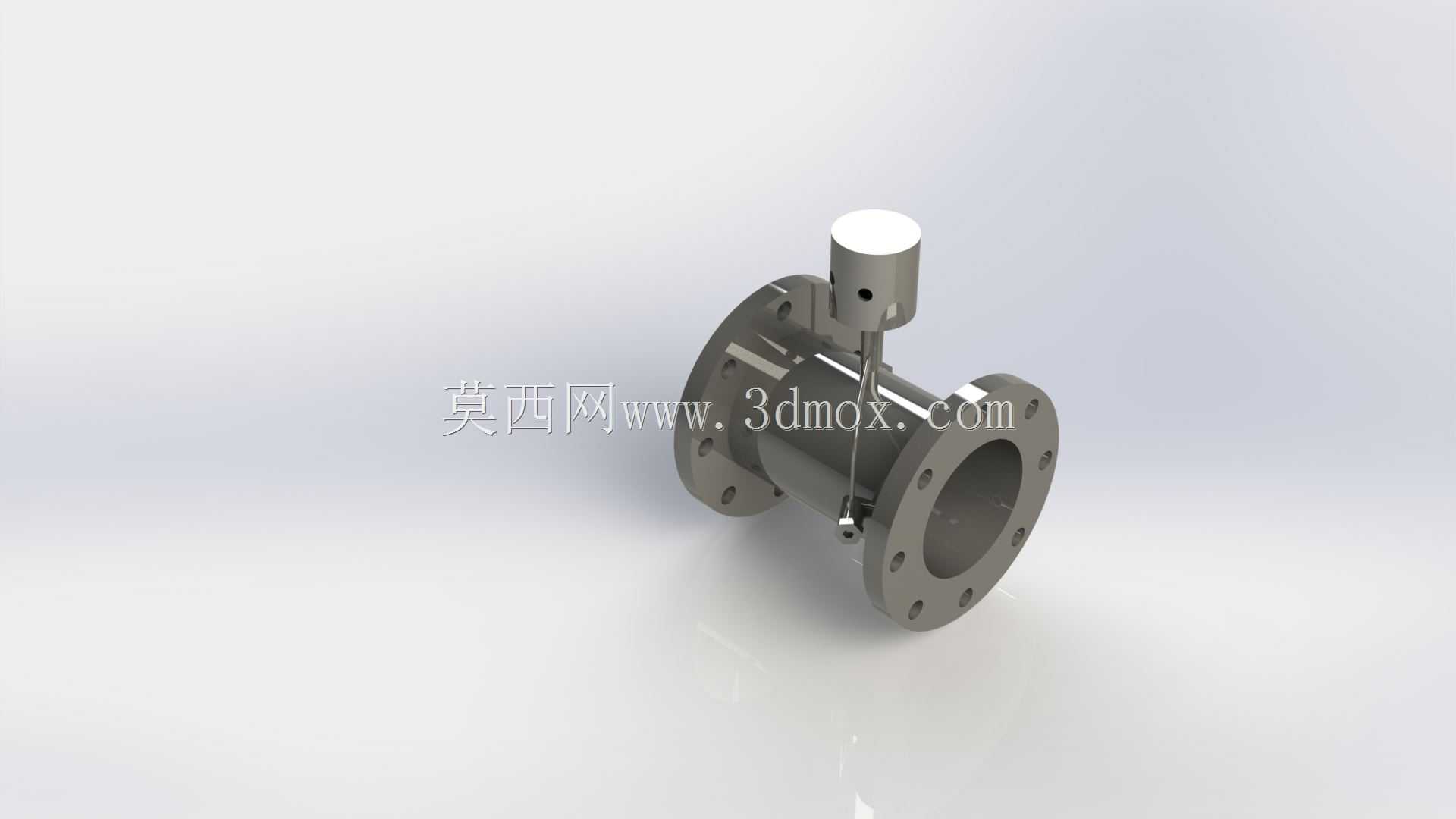

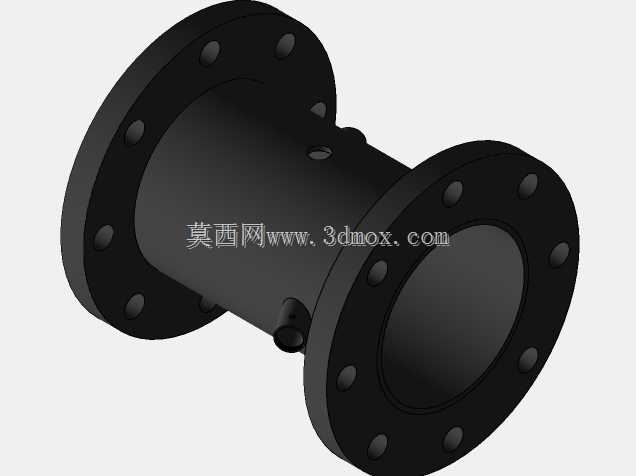

　　在市政供水干线、化工流体输送管网、暖通空调循环水系统、油田注采管线这类需要长期连续监测流体流量的场景中，管段式超声波在线流量检测装置是目前兼顾安装便捷性与测量精度的主流选型，区别于外夹式超声流量设备易受管壁结垢、耦合剂老化影响的问题，这种集成式管段结构直接串接在管线中，换能器与流体的耦合状态稳定，长期运行的测量漂移量远低于外夹式方案。从结构设计逻辑来看，该装置采用双法兰对接的安装形式，主体测量管段的通径与对接管线保持一致，内壁做了平滑过渡处理，避免流体经过测量段时产生紊流干扰声程传播，管段两端的法兰密封面采用凸面结构，适配常规工业金属缠绕垫片或橡胶垫片的密封要求，法兰螺栓孔的分布尺寸完全符合对应压力等级的管路法兰标准，

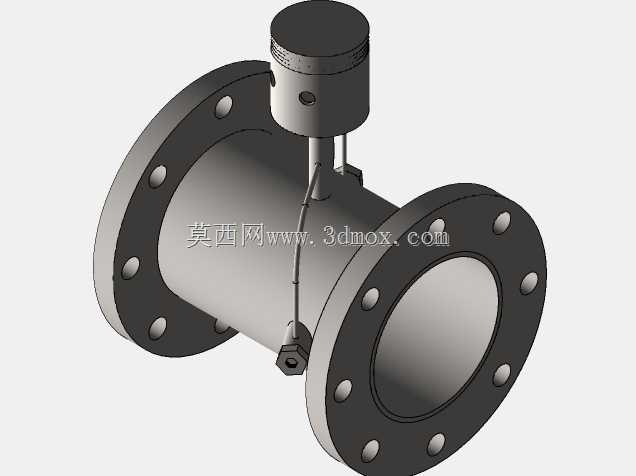

　　现场安装时无需额外加工转接件，只要将管段吊装到管线预留的安装空位，穿入螺栓对称拧紧即可完成机械固定，安装过程不需要切割管线后重新焊接特殊接头，大幅缩短了管线改造的停工期。顶部的传感表头采用一体化立柱式结构，将超声换能器的驱动电路、信号处理模块、数据输出接口全部集成在密封壳体内，壳体防护等级满足户外露天安装的防雨防尘要求，立柱与测量管段的连接位置做了密封焊接处理，避免管线内的流体顺着安装缝隙渗入表头电路仓。测量原理上采用时差法超声检测逻辑，两只换能器分别安装在管段的斜对侧位置，通过顺流和逆流方向超声波传播的时间差计算流体的平均流速，再结合管段的通径截面积换算得到实时体积流量，这种测量方式不会在管内设置任何节流或阻流部件，

　　流体经过测量段时几乎没有压损，对于大流量、低扬程的供水系统来说，不会额外增加输送泵的负载能耗，也不会因为阻流件的存在导致流体中的杂质卡滞、缠绕，适合含有少量固体杂质的污水、循环水等介质的流量监测。在实际选型适配时，需要注意该装置的安装边界要求，测量管段的上游需要预留至少5倍管径长度的直管段，下游预留至少3倍管径长度的直管段，避免上游的弯头、变径、阀门等部件导致的流态畸变影响测量精度，如果安装位置上游存在泵出口、三通汇流这类强紊流部件，直管段长度还需要进一步加长。表头的接线口设置在壳体侧下方，现场布线时需要将线缆做防水弯处理，避免雨水顺着线缆流入接线端子，信号输出支持常规的工业模拟量信号与数字通讯协议，

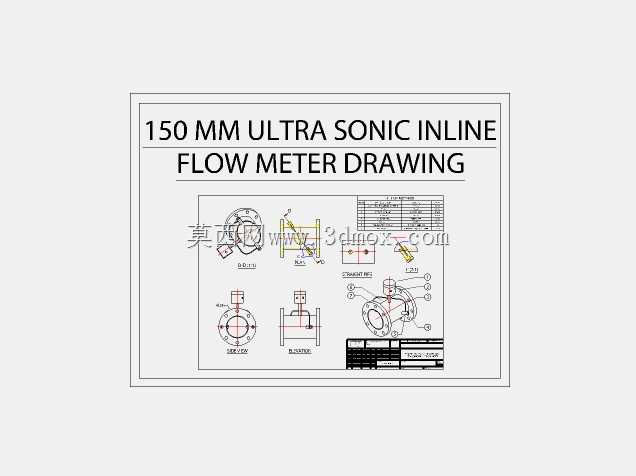

　　可以直接接入厂区的SCADA系统或者本地的流量积算仪，不需要额外配置信号转换模块。结构建模过程中，重点还原了法兰螺栓孔的位置度公差、测量管段的内壁同轴度、换能器安装孔的倾斜角度，这些尺寸参数直接影响现场安装的适配性与实际测量的精度，换能器的安装角度严格按照声程覆盖整个管道通径的要求设计，确保超声波的传播路径能够穿过管内流体的核心流速区域，避免近管壁低流速区域的信号干扰，表头与管段的连接立柱做了加强筋结构，避免现场安装吊装时受力变形导致换能器位置偏移。不同于传统的机械式叶轮流量计，这种超声测量结构没有可动磨损部件，长期运行不需要定期拆检更换叶轮或者轴承，维护工作量大幅降低，只要定期清理管段内壁的结垢层即可保证测量精度，对于需要长期连续运行、不便频繁停机维护的工业管线来说，这种结构的可靠性优势十分明显。在化工行业的腐蚀性流体输送场景中，测量管段的内壁还可以根据介质属性衬装防腐涂层，模型中预留了衬层的厚度空间，不需要改动外部法兰与表头的安装结构即可适配不同防腐等级的需求，顶部表头的显示界面朝向可以根据现场安装位置调整，方便运维人员在巡检时直接读取实时流量数据，不需要额外外接显示面板。
