直角加强型支撑固定支架三维结构

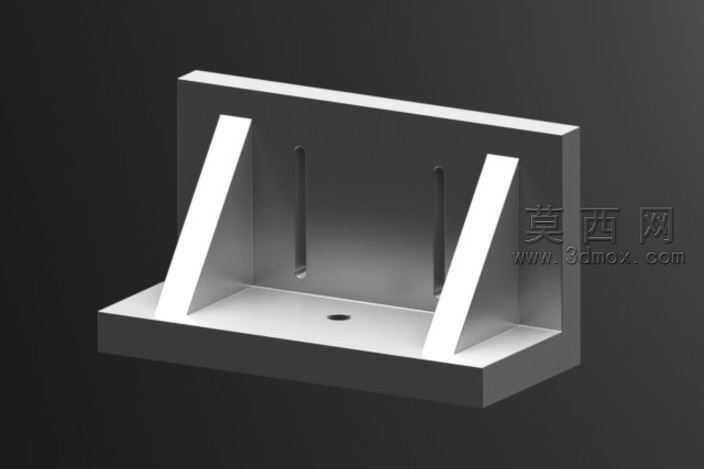

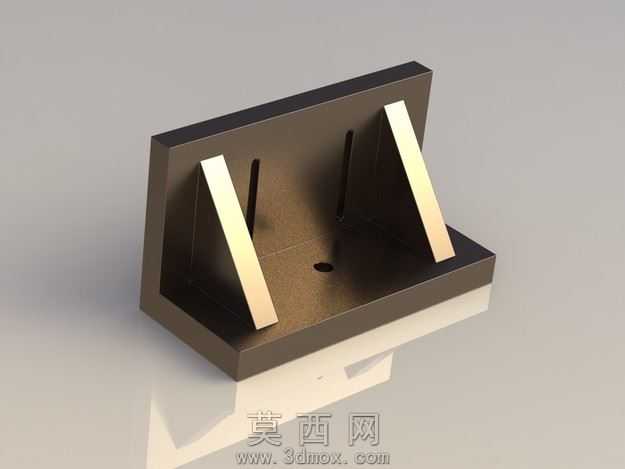

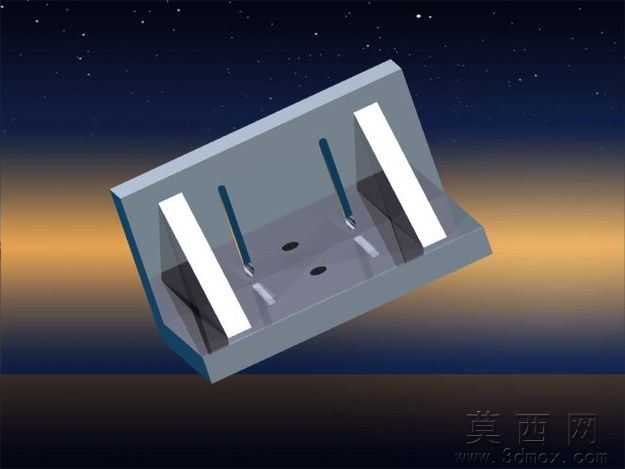

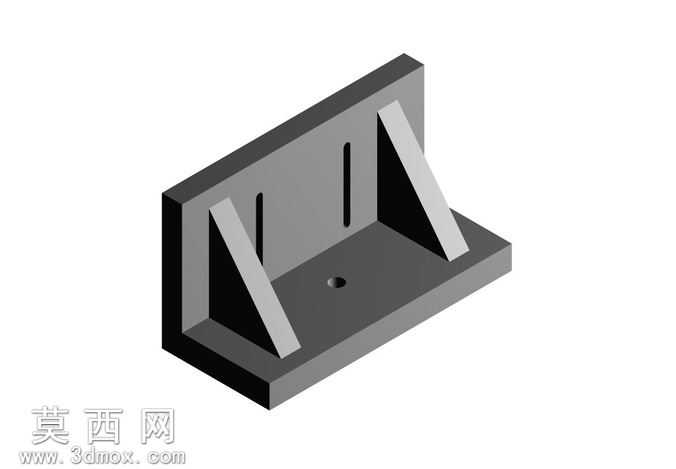

本作品为直角加强型支撑固定支架的三维建模成果，建模阶段首先基于机械支撑构件的通用受力逻辑确定整体尺寸比例，以L型直角结构为核心基础形态，先绘制底板与竖板的二维轮廓草图，通过拉伸命令生成基础实体，底板预留圆形安装通孔用于与安装基面的螺栓固定，竖板开设两条对称的长条形腰型孔，可适配不同安装位置的调节需求，降低安装对位的精度要求。为提升支架的承重抗形变能力，在底板与竖板的直角连接处对称设置两块三角形加强筋，筋板与两块主板完全融合为一体，建模过程中对所有连接处做了圆角过渡处理，避免应力集中导致的结构断裂风险，同时优化了构件的加工工艺性。材质渲染阶段选用常用的碳素结构钢材质，还原金属构件的哑光磨砂质感，对安装孔、筋板边缘等细节位置做了光影强化处理，清晰呈现各部分的结构层次与空间位置关系。设计过程中充分考虑了支架的实际使用场景，腰型孔的长度、加强筋的厚度、底板的厚度均经过受力模拟验证，既保证整体结构的刚性与承重能力，又尽可能控制构件的整体重量，减少不必要的材料消耗。整体建模严格遵循机械设计的规范要求，所有特征参数均可直接对接生产加工流程，模型的几何公差、装配间隙均符合通用五金件的行业标准，可直接用于机械装配场景中的支撑固定环节，也可作为同类型支撑构件设计的参考模板，适配多种工业设备的辅助安装、构件支撑需求。
