车间手动螺旋式平行夹紧工装结构

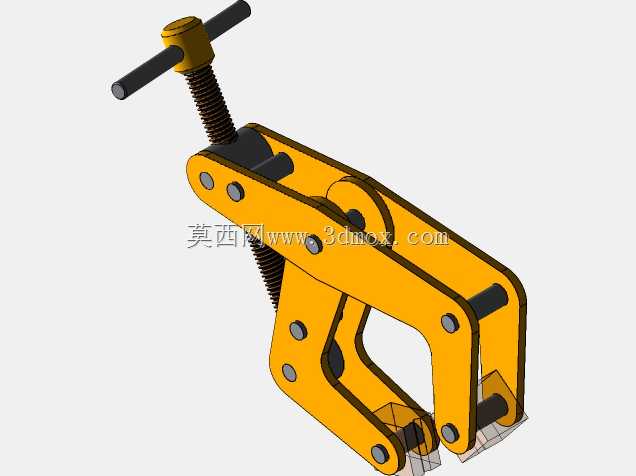

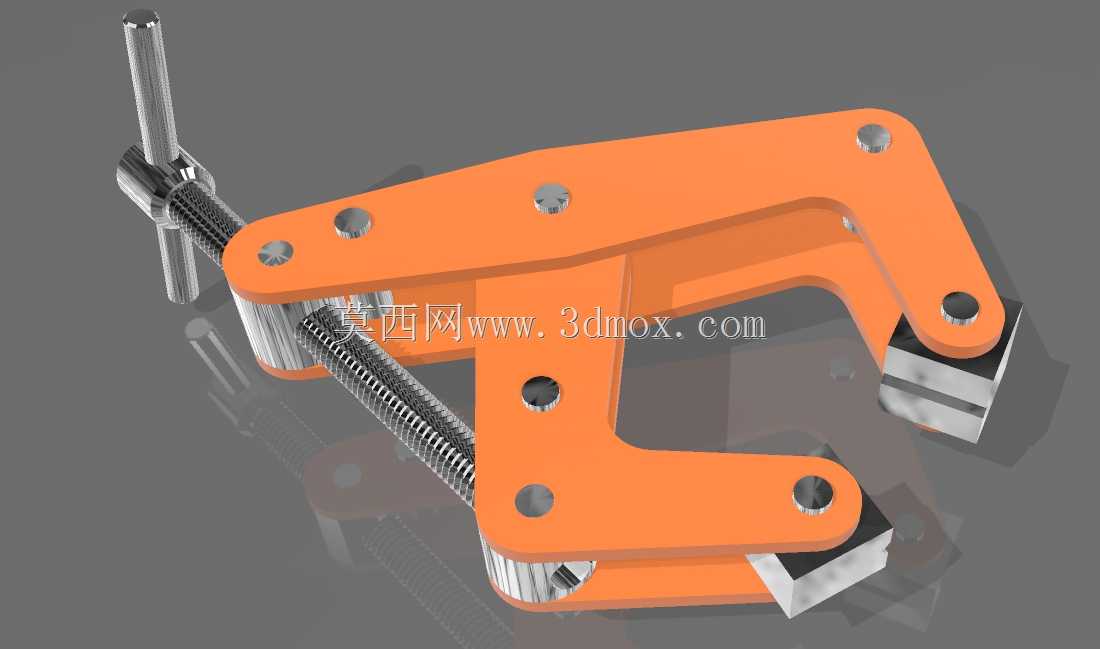

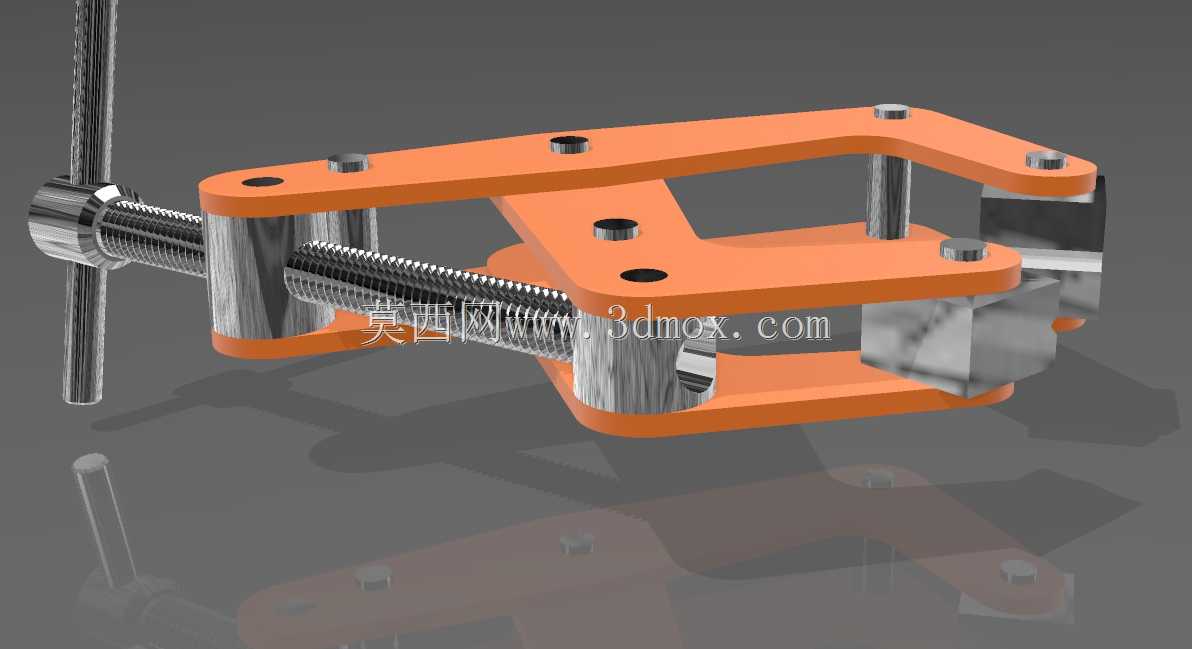

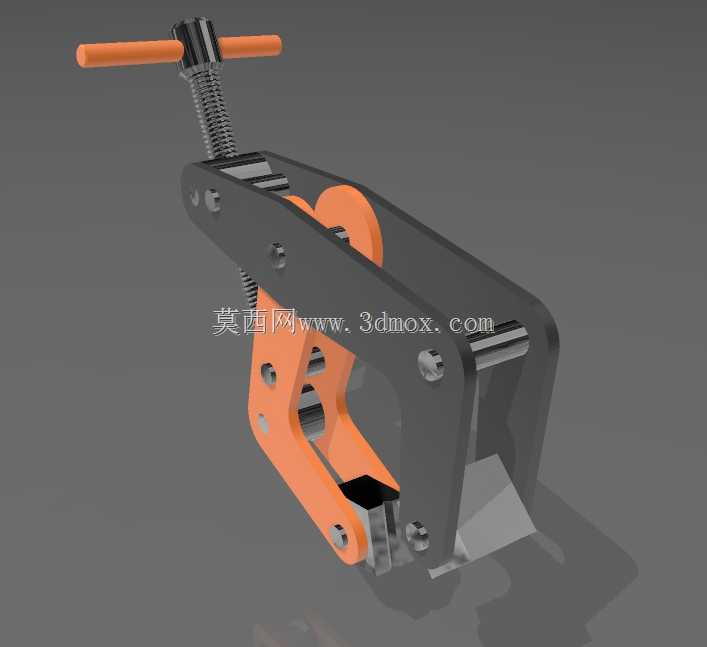

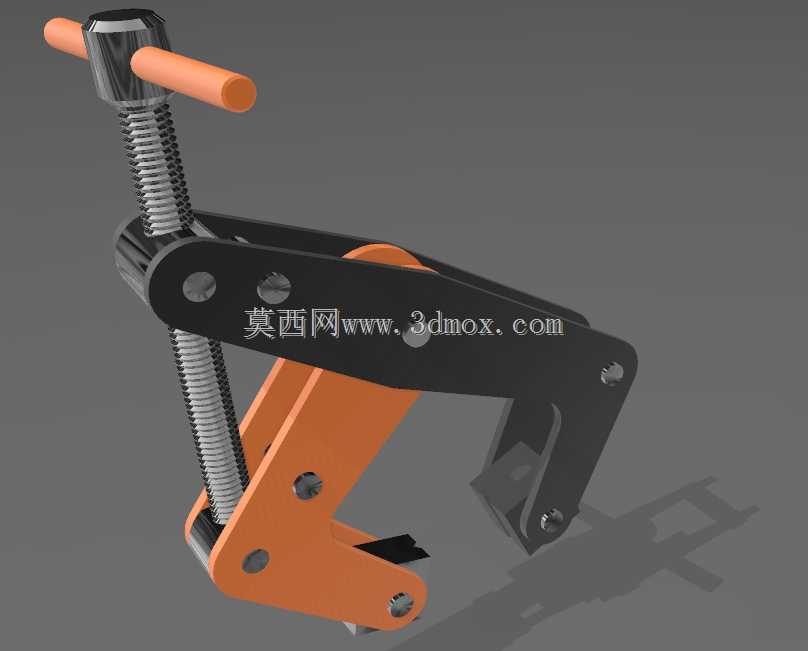

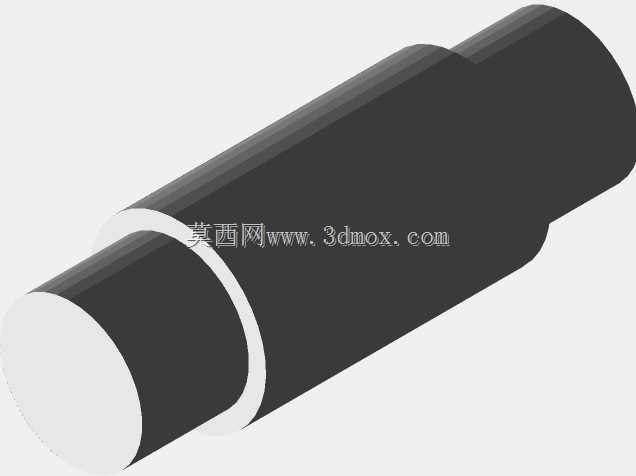

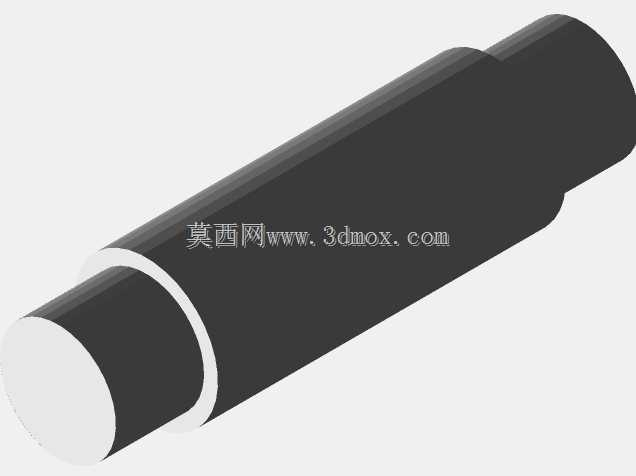

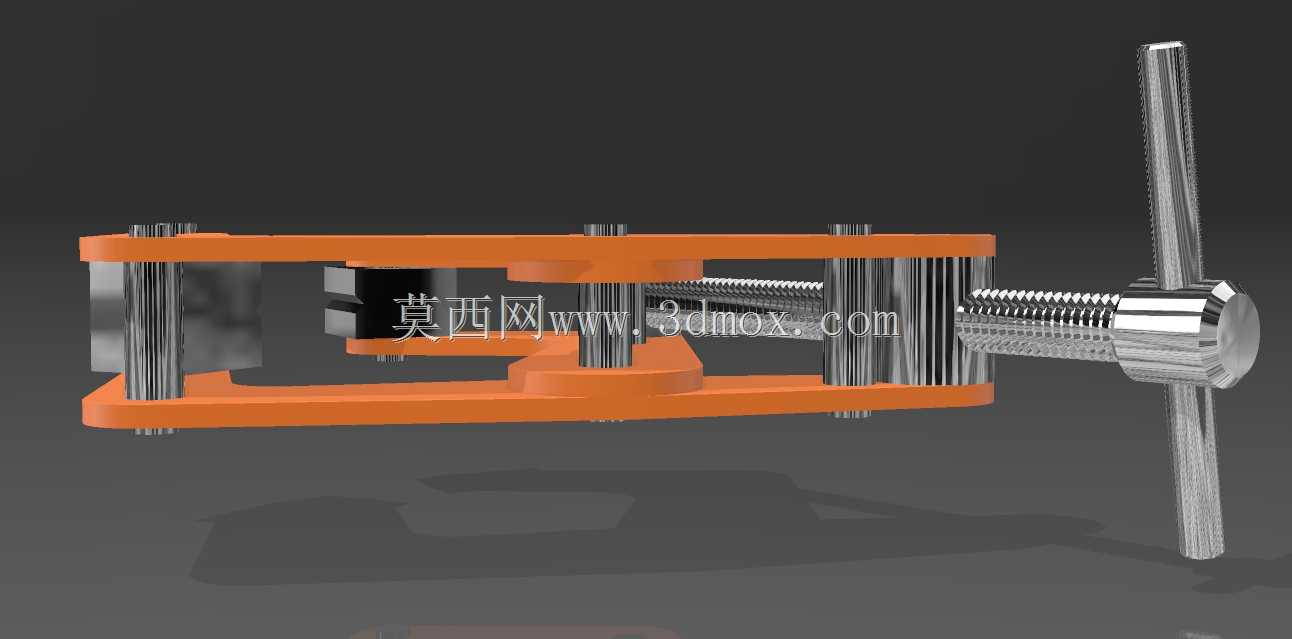

　　这款手动螺旋夹紧结构，是面向中小批量机加工、装配工位开发的通用夹持工装，日常在钣金划线工位、小型零件焊接组对工位、台钻辅助定位工位都能见到它的使用场景，相比台虎钳固定的安装形式，它不需要提前在工作台面打孔锁附，可根据作业需求灵活移动到不同作业点位，适配临时工位的快速夹持需求。从结构组成来看，它采用双平行夹板作为夹持主体，上下夹板通过四根对称布置的光杆导向柱连接，导向柱与夹板安装孔采用小间隙滑配，保证夹板开合过程中始终保持平行状态，不会出现单侧偏斜导致的夹持力不均、工件夹伤或夹持滑脱问题。驱动部分采用梯形螺纹传动副，螺杆一端带转动手柄，另一端通过圆柱销与活动压块连接，转动手柄时螺杆带动压块沿轴向进给，

　　配合固定侧的承压块完成工件夹紧动作，梯形螺纹的自锁特性可以保证夹紧后不会因为作业过程中的振动出现松脱，不需要额外增加锁止结构，简化了整体结构的零件数量。夹板采用镂空式的框型结构设计，在保证整体结构刚性的前提下，尽可能削减了非受力区域的材料厚度，既降低了工装自身重量，方便单人手持挪动换位，也减少了加工过程中的材料去除量，降低制造成本。所有金属连接位置都采用内六角圆柱头螺钉锁紧，螺钉头部沉头嵌入夹板表面，不会突出外表面刮伤操作人员或工件表面。夹持面的压块采用可拆卸式设计，可根据被夹持工件的材质更换不同材质的压块，比如夹持软质铝件、铜件时可更换尼龙压块避免夹伤工件表面，夹持焊接件时可更换淬硬钢压块提升耐磨性能，

　　夹持异形件时还可定制仿形压块提升夹持贴合度。从安装边界来看，这款夹紧工装的最大开口尺寸覆盖常规小型零件的夹持范围，闭合状态下整体外形轮廓规整，可直接放置在工作台面、划线平台或者焊接平台上使用，不需要额外的安装基座，自身重量足以保证常规夹持作业下的稳定性，若需要大切削力的机加工工位使用，也可通过夹板上预留的安装孔，用螺栓将其锁附在机床工作台上，作为专用夹具的基础主体使用。导向柱的长度经过匹配设计，当夹板张开到最大开口位置时，导向柱与夹板的配合长度仍能保证足够的导向精度，不会出现夹板倾斜卡滞的问题。螺杆的有效行程经过核算，既覆盖常用的夹持厚度范围，也不会因为行程过长导致螺杆悬伸量过大出现受力弯曲。在实际使用过程中，

　　操作人员只需要将待夹持工件放置在两个压块之间，转动手柄带动螺杆进给，直到压块贴合工件表面后施加合适的预紧力即可完成装夹，相比快速夹钳的夹持力，螺旋夹紧的力臂更长，可输出更大的夹持力，适合需要大夹紧力的钻削、轻铣削作业场景，同时夹紧力的大小可通过手柄的转动力矩灵活控制，操作人员可根据工件的刚性调整夹紧力，避免薄壁工件被夹变形。整体结构没有复杂的异形零件，所有组成零件都可通过普通的车、铣、钻工序完成加工，不需要专用的加工设备，工厂的机修车间即可完成自制，后期维护也十分方便，螺纹副、导向柱位置定期涂抹润滑脂即可保证操作顺畅，出现零件磨损时可快速单独更换，不需要整体报废，能有效降低车间的工装采购与维护成本。在装配工位使用时，它可以替代C型夹完成小型组件的压装、粘接固定作业，双平行夹板的结构相比普通C型夹的单臂结构，夹持受力更加均匀，不会出现C型夹夹持时工件翘起的问题，尤其适合板类零件的叠层夹持作业，能保证叠层板材之间贴合紧密，不会出现间隙影响加工或装配精度。
